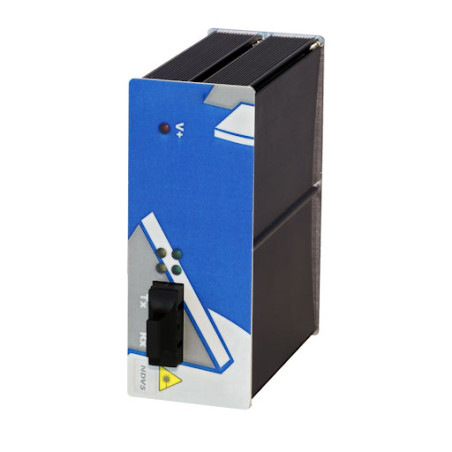

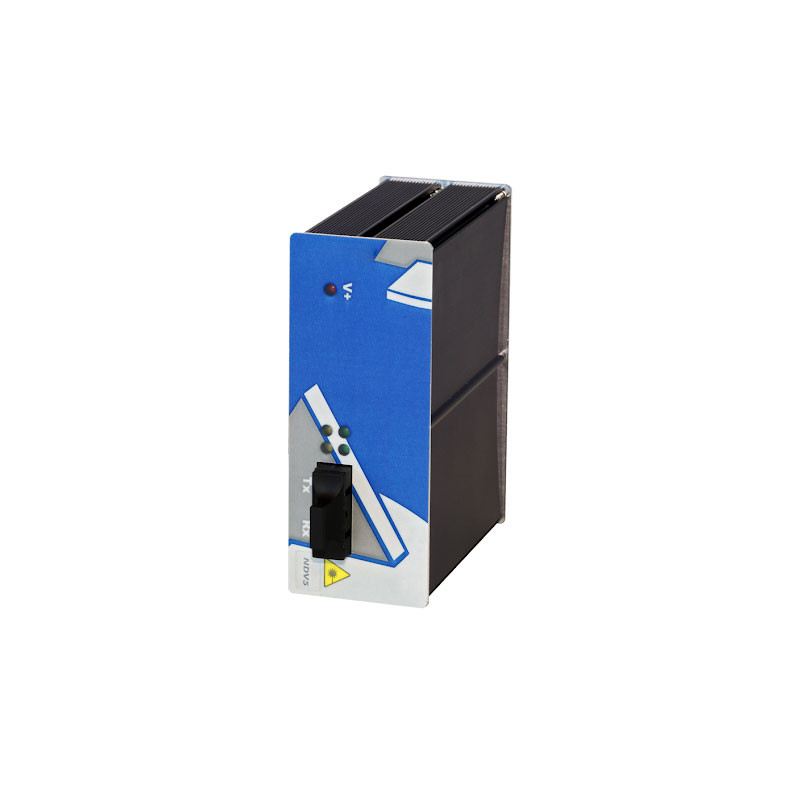

Transmisor de vídeo, datos y contactos

El equipo DEM-720 permite crear enlaces punto a punto para la transmisión digital de video + datos y contacto sobre una fibra óptica, hasta distancias de 25 km (50 km con receptor). Provisto de canal de comunicación compatible con la normativa estándar EIA/TIA/RS-232,422 & 485.  Modo alarma incorporado, activando el contacto aislado en el receptor cuando se pierde la señal de vídeo o el enlace. Leds frontales para verificación de la  alimentación, enlaces, contacto remoto/local y transmisión de datos. Diseño Plug and Play que facilita la puesta en marcha de la instalación. La transmisión digital de vídeo permite mayores distancias de enlace con alta calidad de imagen. Formatos de montaje Rack para Chasis 19” 3U (PAWAL) y sobremesa / Carril DIN.

Vídeo

• Impedancia de entrada/salida: 75?
• Tensión de entrada/salida: 1,2V ppmax
• Conector de vídeo: BNC
• Banda pasante: 10Hz - 6MHz
• Relación señal/ruido: >60dB
• Sync error: <5%
• Ganacia diferencial: <2,5%
• Fase difrerencial: <2°
• Ganacia C/L: <5%

Comunicaciones

• Datos seleccionables: RS232/422/485
• Velocidad: Hasta 250Kbps
• Conector de datos: RJ45
• Resistencia de terminación RS422/RS485: 120?

Contacto

• Entrada: Contacto seco
• Tensión máxima de salida: 250V CA / 350V CC
• Corriente máxima de salida: 25 mA

Características ópticas

• Potencia óptica monomodo: -15dBm
• Sensibilidad de recepción monomodo: -34dBm

Parámetros generales

• Alimentación: PAWAL 12V ~24V CA/CC (±15%)
• Consumo: 125 mA / 12V CC
• Temperatura de funcionamiento: -40°C ~ +74°C
• Temperatura de almacenamiento: -55°C ~ +85C
• Humedad relativa: 95% (sin condensación)
• MTBF: 100.000 horas
• Dimensiones: 41 x 106 x 84 mm
• Peso: 230 g
