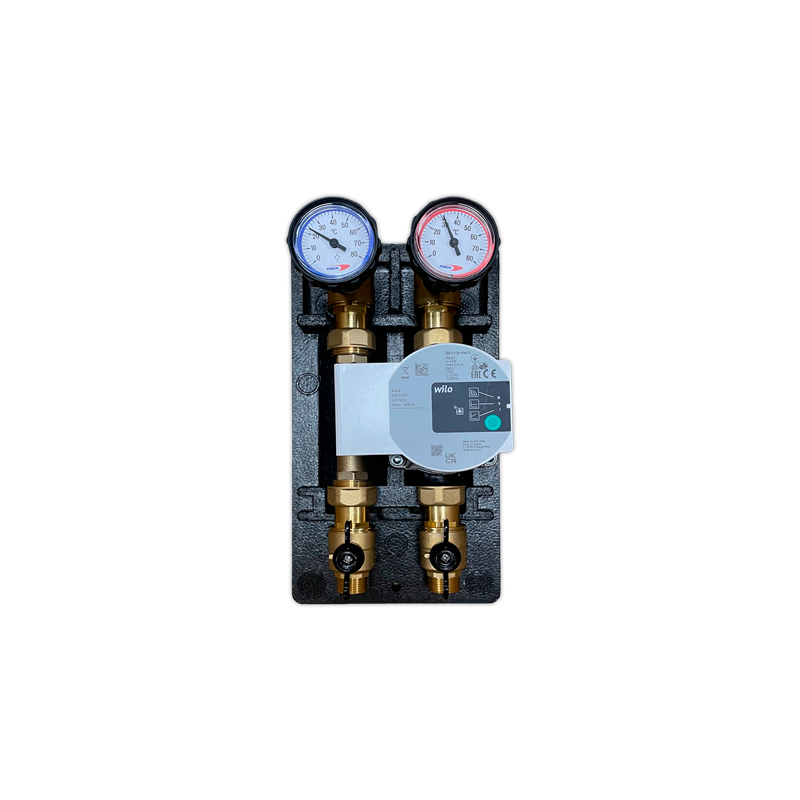

Grupo bombeo directo DN20 WILO 15/6SC

FICHA TÉCNICA
GRUPO R3 - DN20
GRUPO DE BOMBEO DIRECTO DN20
Retorno MEDIDAS
Alimentación
Caja de aislamiento EPP: la cubierta de aislamiento incluye una parte interior central que
B A tiene que ser retirada para colocar el contador de calor.
Dispone de Salidas para el paso de cables hacia la parte alta y la parte baja de la caja
de aislamiento y otra salida para el sensor de temperatura.
Medidas: 180x302x142 mm . 180
302 314
C 90
MANTENIMIENTO 20mbar VÁLVULA DE RETENCIÓN
Para realizar un mantenimiento o sustitución puntual de la bomba habría Está siempre dentro de la válvula de esfera (B) en la vía
que cerrar las válvulas (A) y (C) mediante la rotación de los controles de retorno, impide la circulación natural del fluido (efecto
de termosifón). La válvula de retención se puede excluir
pertinentes en sentido horario. Una vez se finalice el mantenimiento, se girando el mando 45° en sentido horario desde la posición
debe abrir de nuevo las válvulas y restaurar la presión de la instalación. de apertura.
DATOS TÉCNICOS CAMPO DE UTILIZACIÓN
PN 10 Temperatura máxima de 110 ° C. Para potencia hasta 35 kW (con ∆t 20 K) y un caudal 45°
Conexiones externas: máximo de 1.500 l / h (*). Kvs Valor: 6,0 (*).
- Unión giratoria macho de ¾” a la fuente de calor o al distribuidor. Datos aproximados calculados con una bomba de
- Unión hembra de ¾”a los usuarios. circulación con potencia de elevación nominal de 6m.
Para una medición exacta o para flujos más altos, por
favor consulte la curva de la bomba de circulación.
INVERSIÓN DE LA UNIDAD DE BOMBA. IMPULSIÓN IZQUIERDA
Todas las unidades de bombeo R3 pueden ser invertidas para cambiar la forma de alimentación del lado derecho (la ejecución más popular) hacia el lado izquierdo.
Alimentación a la derecha Retorno Retorno Alimentación a la izquierda
Alimentación Alimentación
B A A B
INVERTIR LA VIA
DERECHA CON LA
VIA IZQUIERDA, Y
GIRAR EL MOTOR DE
LA BOMBA DE

CIRCULACIÓN 180°
La válvula de retención Bomba de circulación La válvula de retención Siempre
Siempre dentro de la válvula mover la bomba de dentro de la válvula de bola (B)
de bola (B) de la vía de retorno circulación de la manera de la vía de retorno (mango
(Mango integrado del opuesta y gire el motor 180 ° integrado del termómetro
codificado azul).
termómetro codificado azul). (desenroscar los tornillos
especiales, rotar, atornillar
C de nuevo) C
La válvula de bola (C) antes de
la bomba de circulación debe
! ser colocado con el mando de
control hacia la vía de retorno
para permitir el cierre del
(A) Válvula de esfera en la vía de impulsión (Mando integrado de termómetro color rojo). aislamiento
(B) Válvula de esfera en la vía de retorno (Mando integrado de termómetro color azul) con válvula de retención.
