FICHA TÉCNICA
GRUPO R3 - DN25

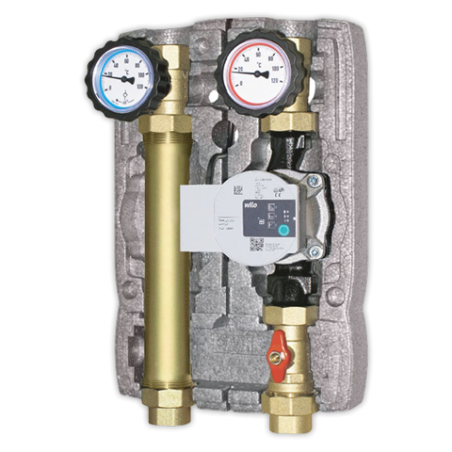

GRUPO DE BOMBEO DIRECTO DN25
DIMENSIONES
Regreso Impulsion Aislamiento en PPE: El caparazón aislante incluye un alojamiento
central para la bomba circuladora y un conducto por el cable de la
A bomba. Las salidas de los cables están arriba y abajo del aislamiento.
B Dimensiones 250x380x170mm.
250
0
38 372
C
125
MANUTENCÍON VÁLVULA DE RETENCIÓN 20 MBAR
Para una eventual manutención o substitución de la bomba, cerrar Siempre presente en la valvula de esfera (B) de
las válvulas de esfera (A) y (C) girando las manoplas en sentido la vía de retorno, impide la circulación natural del
contrario a las agujas del reloj. Terminada la manutención, abrir
las válvulas y restablecer la presión del circuito. de retención girar la manopla de 45° en sentido
de las agujas del reloj desde la posición abierta.
CARACTERISTICAS TECNICAS ÁMBITO DE UTILIZACIÓN 45°
PN10. Temperatura maxima 110°C (grupo sin bomba). Para potencias hasta 50 kW (con Δt 20 K) y caudal maximo de
2150 l/h.
Connexiones externas disponibles: 1” hembra. Valor Kvs: 8,0. Datos calculados con bomba circuladora de 6 m. Para un
RERVERSIBILIDAD DE LAS VÍAS. VÍA DE IMPULSÍON IZQUIERDA.
A todos los modulos idraulicos M2 se puede invertir la via de impulsión de la derecha (standard) a la izquierda.
Vía de impulsion derecha RegresoB B RegresoVía de impulsion izquierda
ImpulsionA A Impulsion
INVERTIR LA VIA
DERECHA CON LA VIA
IZQUIERDA Y ROTEAR
EL MOTOR DE LA
BOMBA.
Válvula de retención: trasladar la Válvula de retención:
Bomba:
Siempre insertada en la valvula bomba en la via opuesta Siempre insertada en la valvula
de esfera (B) de la via de regreso y rotear el motor de 180° de esfera (B) de la via de regreso
(termometro con anillo blu). (desatornillar los tornillos, (termometro con anillo blu).
rodear y enroscar los
tornillos)
C C
(A)Válvula de esfera en la via de impulsión (termometro con anillo rojo)
(B)
Válvula de esfera en la via de regreso. (termometro con anillo blu) con válvula de retencíon
Para la regulación de la válvula de balanceamento, disponible en la versión M3
