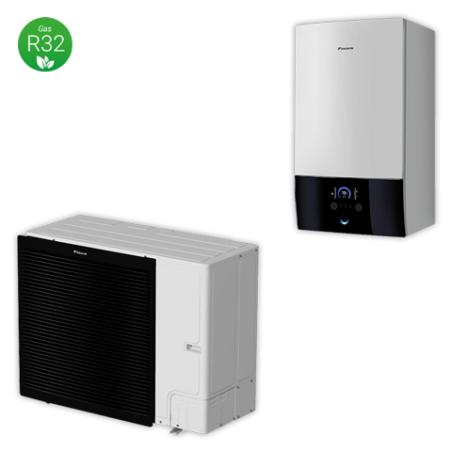

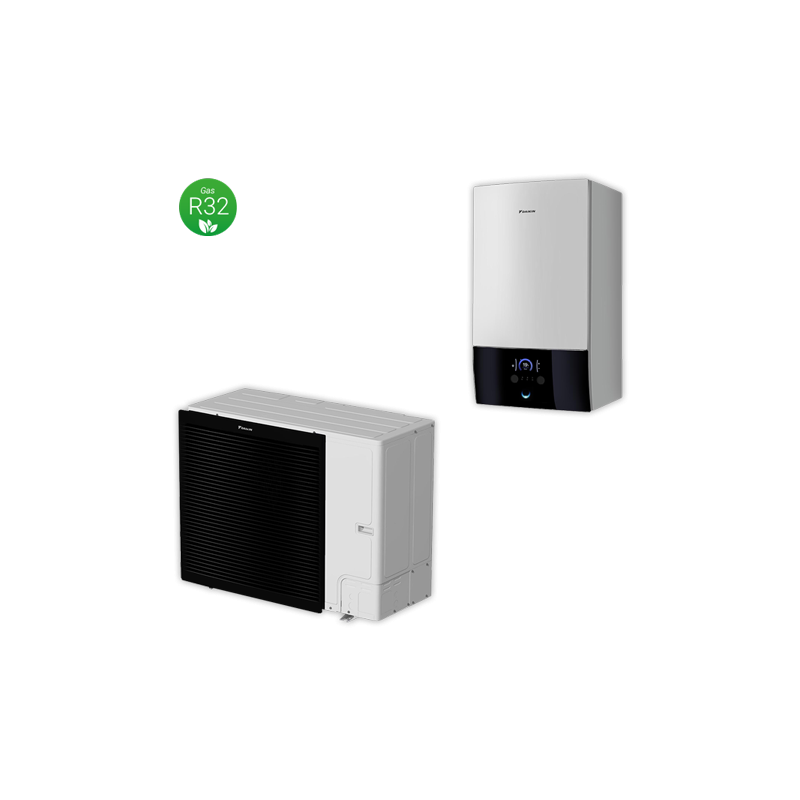

Aerotermia DAIKIN ALT.3 ERLA/EBBX-14DV

E
T
AN
RIGER
EF
CONTROL
Daikin Altherma 3 Bibloc WIFI
(opcional)
Diseño Mural R-32 EQUIPOS R
Unidad exterior ERLA-D
Unidad interior EBBX-D
Unidad exterior: Unidad interior:
ERLA-D EBBX-D
ALIMENTACIÓN MONOFÁSICA ALIMENTACIÓN TRIFÁSICA
UNIDADES EXTERIORES ERLA11DV3 ERLA14DV3 ERLA16DV3 ERLA11DW1 ERLA14DW1 ERLA16DW1
Temperatura ambiente impulsión
7 45 Capacidad nom. / máx. kW 9,82 / 10,98 12,50 / 12,58 16,00 / 16,00 9,82 / 10,98 12,50 / 12,58 16,00 / 16,00
Consumo nom. / máx. kW 2,68 / 3,05 3,42 / 3,42 4,56 / 4,56 2,68 / 3,05 3,42 / 3,42 4,56 / 4,56
Calefacción 7 35 Capacidad nom. / máx. kW 10,60 / 12,44 12,00 / 13,38 16,00 / 16,00 10,60 / 12,44 12,00 / 13,38 16,00 / 15,96
Consumo nom. / máx. kW 2,18 / 2,57 2,46 / 2,83 3,53 / 3,53 2,18 / 2,57 2,46 / 2,83 3,53 / 3,45
-2 35 Capacidad máxima kW 9,43 10,21 11,44 9,43 10,21 11,44
Consumo máximo kW 2,83 3,15 3,81 2,83 3,15 3,81
35 7 Capacidad nom. / máx. kW 11,20 / 13,15 13,10 / 13,53 13,80 / 13,53 11,20 / 13,15 13,10 / 13,53 13,80 / 13,53
Refrigeración Consumo nom. / máx. kW 3,43 / 4,93 4,32 / 4,77 4,68 / 4,77 3,43 / 4,93 4,32 / 4,77 4,68 / 4,77
35 18 Capacidad nom. / máx. kW 12,00 / 17,44 13,30 / 17,95 15,90 / 17,95 12,00 / 17,44 13,30 / 17,95 15,90 / 17,95
Consumo nom. / máx. kW 2,52 / 4,74 2,86 / 4,59 3,82 / 4,59 2,52 / 4,74 2,86 / 4,59 3,82 / 4,59
COP/EER 7 / 35 35 / 18 4,83 / 4,75 4,87 / 4,66 4,53 / 4,16 4,83 / 4,75 4,87 / 4,66 4,53 / 4,16
Caudal de aire m3/h 3.350 4.220 5.100 3.350 4.220 5.100
Refrigerante R-32 kg / TCO2eq / PCA 3,8 / 2,57 / 675 3,8 / 2,57 / 675 3,8 / 2,57 / 675 3,8 / 2,57 / 675 3,8 / 2,57 / 675 3,8 / 2,57 / 675
Dimensiones Al.xAn.xF. mm 870 x 1.100 x 460 870 x 1.100 x 460 870 x 1.100 x 460 870 x 1.100 x 460 870 x 1.100 x 460 870 x 1.100 x 460
Peso Kg 101 101 101 101 101 101
Compresor SWING SWING SWING SWING SWING SWING
Potencia sonora dB(A) 62 62 62 62 62 62
Conexión Refrigerante ø 3/8” - ø 5/8” ø 3/8” - ø 5/8” ø 3/8” - ø 5/8” ø 3/8” - ø 5/8” ø 3/8” - ø 5/8” ø 3/8” - ø 5/8”
Líneas Refrigerante Lmax (d) / Desnivel max (h) 3<d<50 / h<30 3<d<50 / h<30 3<d<50 / h<30 3<d<50 / h<30 3<d<50 / h<30 3<d<50 / h<30
Alimentación eléctrica I / 230 V (monofásico) III / 400 V (trifásico)
Clase de e昀椀ciencia energética 55ºC  LOT1 (SCOP) A++ (3,27) A++ (3,26) A++ (3,35) A++ (3,27) A++ (3,26) A++ (3,35)
Clase de e昀椀ciencia energética 35ºC  LOT1 (SCOP) A+++ (4,72) A+++ (4,68) A+++ (4,68) A+++ (4,72) A+++ (4,68) A+++ (4,68)
UNIDAD INTERIOR MURAL EBBX11D6V EBBX16D6V
COMPATIBILIDAD: ERLA11 ERLA14-16
Dimensiones Al.xAn.xF. mm 890 x 450 x 350 890 x 450 x 350
Peso Kg 44 46
Resistencia de apoyo I / 230V - 6kW I / 230V - 6kW
Presión sonora Refrig. / Calef. dB(A) 28 / 28 28 / 28
Nota: Unidades interiores con resistencia trifásica disponibles. Consultar.
Para combinación con depósitos de polipropileno es necesario:
EKEPRHLT3HX Kit de conexion EKHWP300B/PB
EKEPRHLT5X Kit de conexión EKHWP500B/PB
EKBH3SD Resistencia de apoyo
Nota: para combinación con depósitos de acero inoxidable no es necesario ningún opcional.
El depósito incluye: válvula de 3 vías, sonda de temperatura y resistencia de apoyo ACS.
Rango de funcionamiento de Rango de funcionamiento de
temperatura ambiente exterior temperatura de salida de agua
43ºC 35ºC 35ºC 22ºC 60ºC (75ºC)*
55ºC
ERLA-D ERLA-D
10ºC -25ºC -25ºC 5ºC 20ºC 20ºC
*Apoyo resistencia
Refrigeración Calefacción Agua caliente sanitaria
