Codo FIG Ø 100 mm M/H 90°

FICHA
TÉCNICA

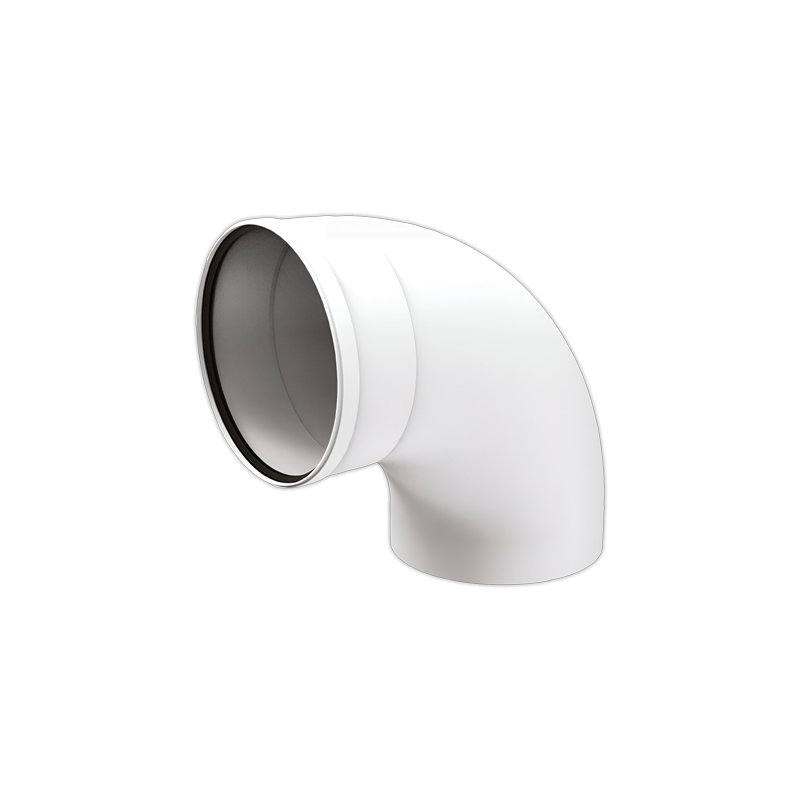

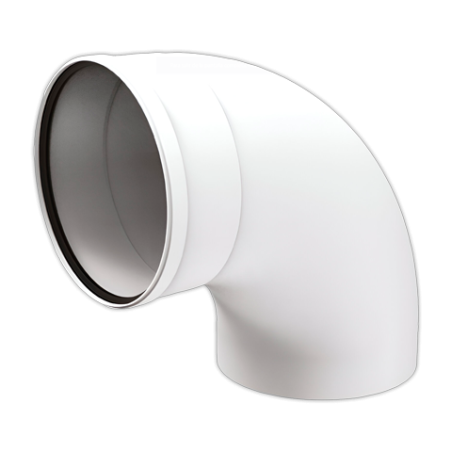

Codo 90º Macho - Hembra (Polipropileno)
A Sec: A-A L2 ±2
92º øD2
V
A
øD1
L1
CÓDIGOS Y MEDIDAS DESCRIPCIÓN DE PRODUCTO
CÓDIGO øD1 øD2 L1 L2 V MATERIAL COLOR Codo 90º M-H realizado en polipropileno
11-90MH5 110 ±0,3 111,5 ±0,5 135 50 120 PP BLANCO de color blanco.
125-90MH5 125 +0,3/-0,7 127 ±0,1 110 35 107,5 PP BLANCO Para su utilización en la evacuación de hu-
160-90MH5 160 ±0,2 161 +1/-0 167 65 160 PP BLANCO mos de calderas murales estancas de con-
densación (gas o gasoil) de instalaciones
200-90MH5 200 ±2 206 +1/-0 200 95 213 PP BLANCO individuales colectivas por el interior.
250-90MH5 250 ±2 256 +1/-0 227,5 100 240,7 PP BLANCO
300-90MH5 300 ±2 306 +1/-0 257 105 271,3 PP BLANCO DESIGNACIÓN DE PRODUCTO
*Las medidas de la pieza y la información técnica pueden variar debido a los procesos de fabricación. T120-H1-W-2-O20-LI-E-U
Temperatura
Presión
Resistencia a los condensados
Resistencia a la corrosión
Resistencia al fuego y distancia mínima
Emplazamiento
Reacción al fuego
Clases de envolvente
ICONOS DEL PRODUCTO
Caldera mural estanca de condensación Gas
Tramos de unión en instalaciones colectivas Gasoil
Uso en interior
FT_Codos-90_MH5(110-125-160-200-250-300)
