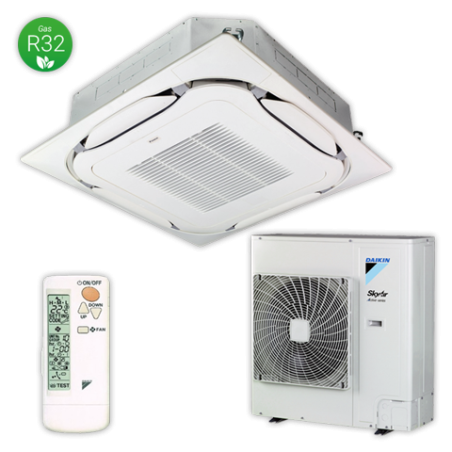

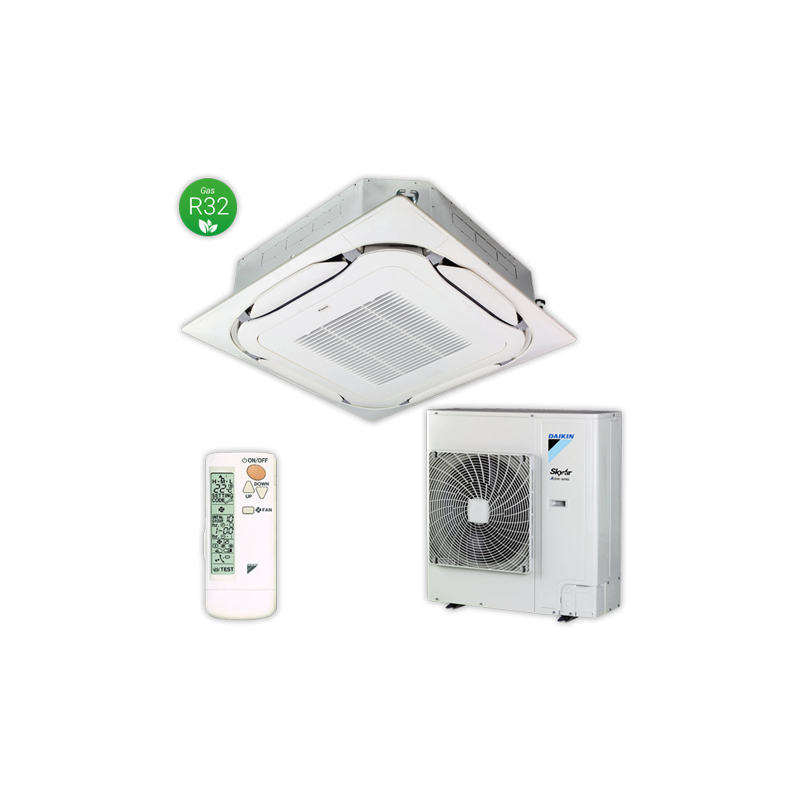

Aire DAIKIN CASSETTE SKY-AIR ACAS140B

BOMBA DE CALOR SKY AIR SERIE ACTIVE AVANCE TARIFA DAIKIN 2020 Sky Air
Sky Air Cassette Round Flow R-32
Inverter / Sky Air Serie Active
R-32
R-32
R-410A
R-32
FCAG-B AZAS71MV1 AZAS100-140MV1
Y AIR
K
CONJUNTOS ROUND FLOW CASSETTE ACAS71B ACAS100B ACAS125B ACAS140B S
Refrig. (Nominal) W 6.800 9.500 12.100 13.000
Capacidad kcal 5.848 8.170 10.400 11.190
Calef. (Nominal) W 7.500 10.800 13.500 15.500
kcal 6.450 9.288 11.610 13.330
Conexiones Líquido mm ø 9,5 (3/8”) ø 9,5 (3/8”) ø 9,5 (3/8”) ø 9,5 (3/8”)
Gas mm ø 15,9 (5/8”) ø 15,9 (5/8”) ø 15,9 (5/8”) ø 15,9 (5/8”)
Alimentación eléctrica I/220V I/220V I/220V I/220V
Nº hilos de interconexión 3 + T 3 + T 3 + T 3 + T
SEER / SCOP Refrigeración / Calefacción 5,87 / 4,00 5,67 / 3,85 5,40 / 3,80 6,00 / 4,30
Etiq. e昀椀c. estac. Refrigeración / Calefacción A+ / A+ A+ / A - -
Carga de diseño (Pdesign) Refrigeración kW 6,80 9,50 12,10 13,00
Calefacción (-10ºC) 4,50 6,00 6,00 7,80
Consumo energía Refrigeración kWh 405 586 1.345 1.300
anual estacional Calefacción 1.575 2.182 2.211 2.534
UNIDADES INTERIORES ROUND FLOW CASSETTE FCAG71B FCAG100B FCAG125B FCAG140B
Caudal de aire Refrigeración (A/M/B) 3 15,0 / 12,1 / 9,1 22,8 / 17,6 / 12,4 26,0 / 19,2 / 12,4 26,0 / 19,2 / 12,4
Calefacción (A/M/B) m/min 15,0 / 12,1 / 9,1 22,8 / 17,6 / 12,4 26,0 / 19,2 / 12,4 26,0 / 19,2 / 12,4
Velocidades del ventilador Nº 3 3 3 3
Dimensiones Alto x Ancho x Fondo mm 204x840x840 246x840x840 246x840x840 246x840x840
Peso Kg 21,0 24,0 24,0 24,0
Presión sonora Refrigeración (A/N/B) dBA 35 / 31 / 28 37 / 33 / 29 41 / 35 / 29 41 / 35 / 29
Calefacción (A/N/B) 33 / 31 / 28 37 / 33 / 29 41 / 35 / 29 41 / 35 / 29
Nivel de potencia acústica dBA 51 54 58 -
Panel decorativo estándar Mod. BYCQ140E BYCQ140E BYCQ140E BYCQ140E
Dimensiones Alto x Ancho x Fondo mm 50x950x950 50x950x950 50x950x950 50x950x950
Peso panel kg 5,4 5,4 5,4 5,4
UNIDADES EXTERIORES AZAS71MV1 AZAS100MV1 AZAS125MV1 AZAS140MV1
Caudal de aire Refrigeración Nominal 3 56 69 71 76
Calefacción m/min 50 82 82 82
Tipo de compresor SWING SWING SWING SWING
Refrigerante R-32 kg / TCO eq / PCA 2,45 / 1,65 / 675 2,60 / 1,76 / 675 2,60 / 1,76 / 675 2,90 / 1,96 / 675
2
Alto mm 770 990 990 990
Dimensiones Ancho mm 900 940 940 940
Fondo mm 320 320 320 320
Peso Kg 60,0 70,0 70,0 78,0
Presión sonora Refrigeración Nominal dBA 46 53 53 54
Calefacción Nominal dBA 47 57 57 57
Nivel de potencia acústica dBA 65 70 71 73
Carga de refrigerante para m 30 30 30 30
MODELO ACAS71B ACAS100B ACAS125B ACAS140B
Longitud máxima de tubería (L) m 30 (50 equiv.) 30 (50 equiv.) 30 (50 equiv.) 30 (50 equiv.)
Diferencia de nivel máxima (H) m 30 30 30 30
BRP069B82 Control Wifi (opcional) Nota: disponible versión trifásica III/380 V, modelos AZAS100MY1, AZAS125MY1
y AZAS140MY1 con un incremento de precio del 10%. Consultar disponibilidad.
46ºCBS 15,5ºCBH NOTA NOTA
Las capacidades se basan en las condiciones Indicación del rendimiento estacional
siguientes: SEER / SCOP según EN14825.
(Clima medio)
1. Refrigeración: temperatura interior 27ºCBS,
AZAS-MV1 19º CBH; temperatura exterior 35ºCBS
2. Calefacción: temperatura interior 20°CBS;
temperatura exterior 7°CBS, 6°CBH
H L 3. Longitud de tubería refrigerante: 7,5 m,
alimentación: 220/1/50
-5ºCBS -15ºCBH La medición del nivel sonoro se realiza en una
cámara anecoica a una distancia de 1 m de la unidad.
