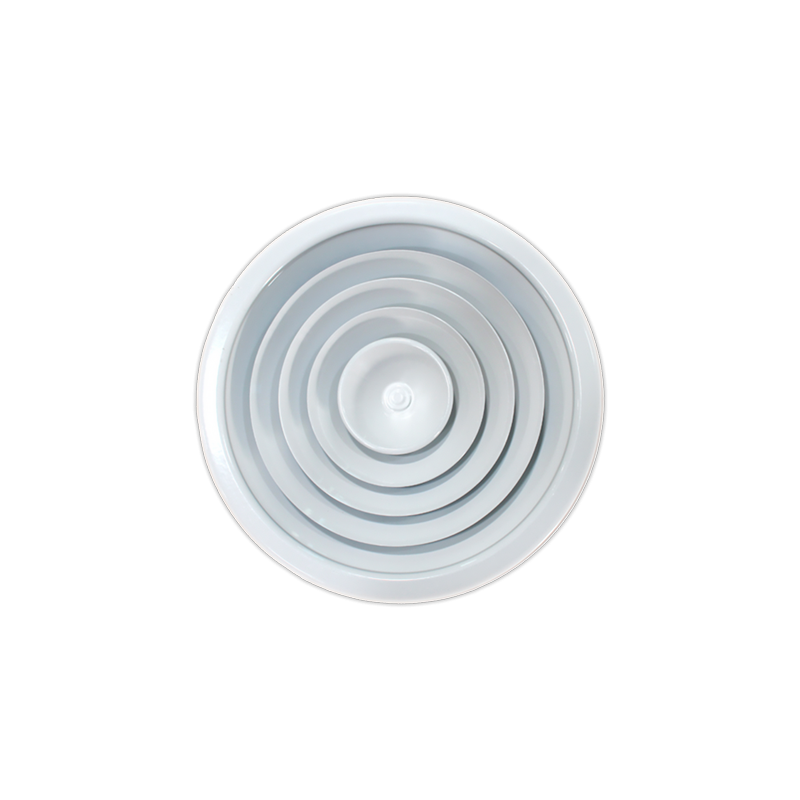

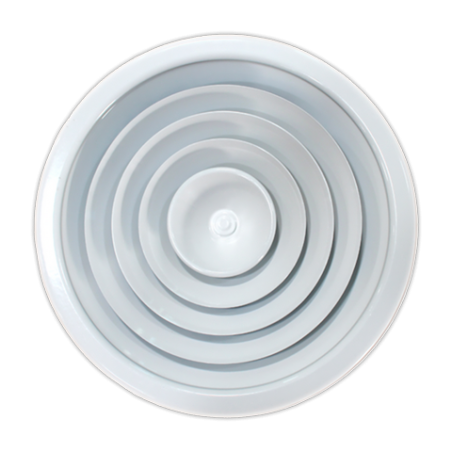

Difusor circular blanco 14¨

DIFUSOR CIRCULAR CON REGISTRO
Características:
• Difusor aluminio pintado BLANCO o ANODIZADO PLATA
• Registro de plástico negro
• Puente de montaje
Código Ø ØA D H
(Blanco-Anodizado)
RX01131-RX01136 150 257 149 225
RX01132-RX01137 200 307 199 275
RX01133-RX01138 250 357 249 325
RX01134-RX01139 300 407 299 375
RX01135-RX01140 350 457 349 425
Accesorios: Cuello de montaje flexible
Modelo 6” 8” 10” 12” 14” Modelo 6” 8” 10” 12” 14”
3 3
m/h m/h
Vel 2.75 1.20 0.77 0.54 0.40 Vel 12.37 5.38 3.49 2.42 1.81
P 0.70 0.28 0.23 0.21 0.20 P 10.50 2.14 1.01 0.58 0.41
100 450 Tmín 2.24 1.48 1.19 0.99 0.86
Tmín 0.50 0.33 0.27 0.22 0.19 Tmáx 3.24 2.23 1.84 1.58 1.40
Tmáx 0.92 0.70 0.61 0.55 0.51 dbA 48 35 25 16 <15
dbA <15 <15 <15 <15 <15 Vel 5.98 3.87 2.69 2.02
Vel 4.12 1.79 1.16 0.81 0.60 P 2.60 1.20 0.67 0.46
P 1.33 0.40 0.28 0.23 0.21 500 Tmín 1.64 1.32 1.10 0.95
150 Tmín 0.75 0.49 0.40 0.33 0.29 Tmáx 2.45 2.02 1.73 1.53
Tmáx 1.25 0.92 0.79 0.70 0.64 dbA 38 28 19 <15
dbA <15 <15 <15 <15 <15 Vel 7.17 4.65 3.23 2.42
Vel 5.50 2.39 1.55 1.08 0.81 P 3.66 1.64 0.89 0.58
P 2.22 0.57 0.35 0.27 0.23 600 Tmín 1.97 1.59 1.32 1.14
200 Tmín 1.00 0.66 0.53 0.44 0.38 Tmáx 2.88 2.37 2.02 1.78
Tmáx 1.59 1.13 0.96 0.85 0.77 dbA 43 33 24 17
dbA <15 <15 <15 <15 <15 Vel 8.37 5.42 3.37 2.82
Vel 6.87 2.99 1.94 1.35 1.01 P 4.91 2.17 1.14 0.72
P 3.37 0.79 0.44 0.31 0.26 700 Tmín 2.30 1.85 1.54 1.33
250 Tmín 1.24 0.82 0.66 0.55 0.48
Tmáx 1.92 1.35 1.14 0.99 0.89 Tmáx 3.32 2.72 2.31 2.04
dbA 32 18 <15 <15 <15 dbA 47 37 29 21
Vel 8.25 3.59 2.32 1.61 1.21 Vel 6.20 4.31 3.22
P 4.77 1.05 0.55 0.36 0.29 P 2.78 1.44 0.89
300 Tmín 1.49 0.99 0.79 0.66 0.57 800 Tmín 2.11 1.76 1.52
Tmáx 2.25 1.57 1.32 1.14 1.02 Tmáx 3.08 2.61 2.29
dbA 37 24 <15 <15 <15 dbA 41 32 25
Vel 9.62 4.18 2.71 1.88 1.41 Vel 6.97 4.84 3.67
P 6.42 1.37 0.68 0.43 0.32 P 3.47 1.77 1.07
350 Tmín 1.74 1.15 0.93 0.77 0.67 900 Tmín 2.38 1.98 1.72
Tmáx 2.58 1.79 1.49 1.29 1.15 Tmáx 3.43 2.90 2.55
dbA 41 28 18 <15 <15 dbA 44 36 29
Vel 10.99 4.78 3.10 2.15 1.61 Vel 7.75 5.38 4.03
P 8.33 1.73 0.83 0.50 0.36 P 4.23 2.14 1.28
400 Tmín 1.99 1.31 1.06 0.88 0.76 1.000 Tmín 2.64 2.20 1.91
Tmáx 2.91 2.01 1.67 1.43 1.28 Tmáx 3.78 3.19 2.80
dbA 45 32 21 <15 <15 dbA 8.52 39 32
Vel = velocidad, m/s Tmáx = alcance máximo
P = presión, mm dbA = nivel sonoro, dbA
Tmín = alcance mínimo
