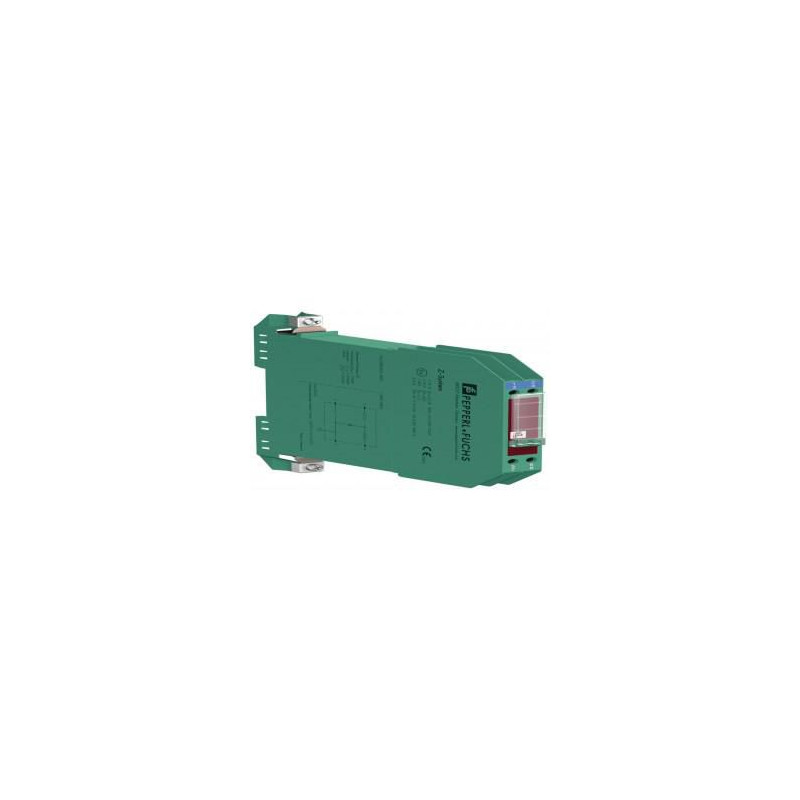

Shunt Diode Safety Barrier - Ref. Z728

Descripción

Barrera intrínsecamente segura, alimentada por zonas y con diodo Zener para uso en sistemas convencionales de detección de incendios para la protección de áreas peligrosas.

Cada zona contiene dos etapas de diodos Zener probados por pulsos o conectados hacia adelante y una resistencia de terminación 'infalible'. En el caso de fallo eléctrico en el área segura, los diodos limitan el voltaje que puede alcanzar el área peligrosa y la resistencia limita la corriente. Un fusible protege los diodos, y las dos etapas de limitación de voltaje garantizan la seguridad continua en caso de que alguna de las etapas falle. No se emplean circuitos limitadores de corriente de salida activos.

Nota: Tenga en cuenta que las conexiones a tierra de la unidad se realizan a través de la conexión al riel DIN (este producto DEBE estar conectado a tierra).

Características

• 1 canal
• Versión CC, polaridad positiva
• Terminales removibles codificados por color
• Acomoda conductores de hasta 2,5 mm²
• Circuito de entrada protegido contra polaridad inversa
• Montaje en carril DIN
• Clasificación ATEX II

Especificaciones

• Número de canales: 1
• Resistencia en serie máxima de 327Ω
• Voltaje de funcionamiento máximo de 26,9V CC, 26,5V CC a 10 µA
• Corriente máxima de cortocircuito de 93 mA
• Valor nominal del fusible (continuo) de 50 mA
• Temperatura de almacenamiento de -25°C ~ +70°C
• Temperatura de funcionamiento de -20°C ~ +60°C (trabajo continuo)
• Humedad relativa de hasta 95% sin condensación
• Dimensiones: 110 x 115 x 12,5 mm
• Peso: 150 g
