Alarma persona en camara ECP-APE 03

ecp aPE 03 108

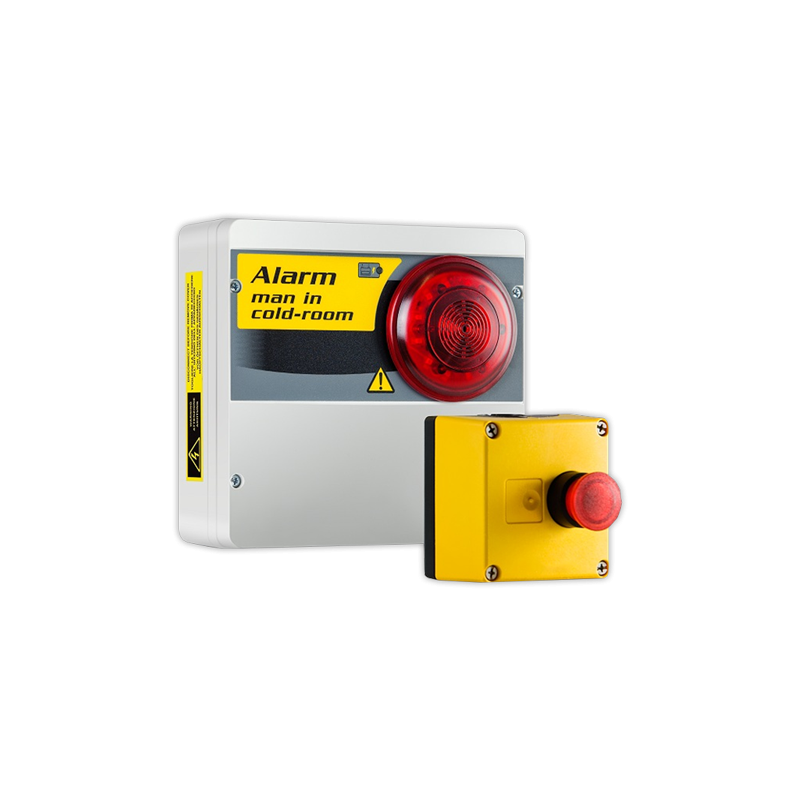

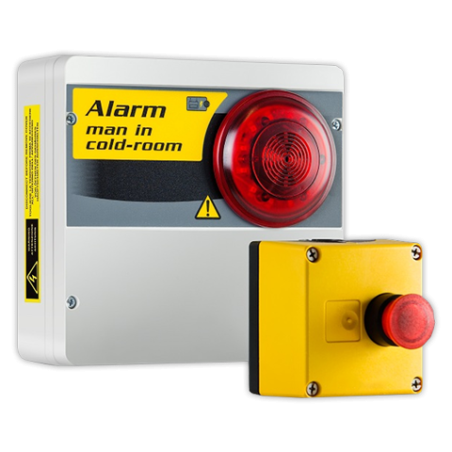

Kit alarma operador en celda compuesto por
centralita con señal acústica/visual, equipado
con batería tampón y pulsador luminoso de
emergencia para el interior de la celda.
El kit permite que una persona que queda
bloqueada dentro de la celda pueda activar
una señal de alarma acústica y luminosa en el
exterior de la misma para pedir auxilio.
El sistema está estudiado para funcionar
también si se apaga temporalmente la red
eléctrica gracias a una batería tampón
ubicada en la unidad externa.
AplIcAcIoNes cARActeRÍstIcAs pRINcIpAles
• sistema de seguridad para celdas a baja • Conforme a la norma UNI EN 378-1:2016,
temperatura de “alarma operador en celda”. aplicable a los cámaras frigorífi cas a
temperaturas negativas con un volumen mayor
3
que 10 m
.
• Botonera de emergencia a montar en el interior
de la celda. Está compuesta por un pulsador
fungiforme luminoso con contacto n.C. la
iluminación de la seta, que realiza el LED, es
permanente para que sea posible individualizarla
aun en la oscuridad.
• Centralita de gestión alarma visual acústica a
montar en el exterior de la celda. Está equipada
con una sirena y un dispositivo de iluminación
intermitente para señalar la alarma y con una
batería tampón en caso de apagón. Existe
además un contacto limpio (cerrado con alarma
activa) que se puede utilizar para inhibir el
frío, encender la luz interna de la celda o para
esQueMA De coNexIÓN activar otros dispositivos, como por ejemplo un
combinador telefónico para el aviso remoto de una
alarma.
alaRMa oPERaDoR En CElDa
108 | 109
3
19
68
68 53 203 79
cARActeRÍstIcAs tÉcNIcAs ecp Ape 03
DIMeNsIoNes BOTONERA: 68 x 68 x 53 mm
CENTRALITA: 203 x 193 x 79 mm
peso 2 kg
AlIMeNtAcIÓN pRINcIpAl 230 V AC 50-60 Hz
coNsuMo MÁx. eN lA AlIMeNtAcIÓN pRINcIpAl 20 ma
BAteRÍA tAMpÓN 12 V DC ni-MH 1300 mah TIEMPO DE RECARGA COMPLETO: 110 H
• CON ALIMENTACIÓN 230 V AC NO PRESENTE
AutoNoMÍA De FuNcIoNAMIeNto
(FUNCIONAMIENTO CON BATERÍA TAMPÓN DE CARGA: 14 H APROXIMADAMENTE)
• CON ALIMENTACIÓN 230 V AC PRESENTE: ILIMITADO
MÓDulo exteRIoR De lA celDA gRaDo DE PRoTECCIÓn IP43
teMpeRAtuRA De FuNcIoNAMIeNto
-5 ÷ +45 °C
cARActeRÍstIcAs AcÚstIcAs TIPO: PIEZOELÉCTRICO - POTENCIA SONORA: 95 db a 1M
seÑAlIZAcIÓN VIsuAl Con lED PaRPaDEanTE RoJo 12 V DC
ILUMINACIÓN: LED ROJO 12 V DC
pulsADoR De eMeRGeNcIA ConTaCTo nC
DeNtRo De lA celDA boTonERo Con gRaDo DE PRoTECCIÓn IP65
TEMPERATURA DE FUNCIONAMIENTO: -25 ÷ +70 °C
RelÉ AuxIlIAR 8 a aC1 (El ConTaCTo sE CIERRa Con la alaRMa PuEsTa)
