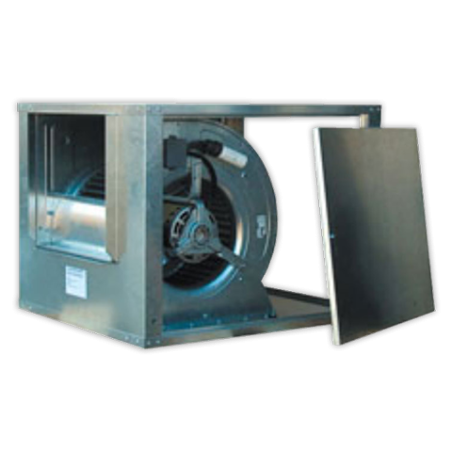

Caja ventilacion TECNA EXC 9/9 6P M.Cer. - Ref. 3943580000000

n
ció 8. Cajas de ventilación con motor de transmisión
tila directa EXC
en
V Cajas de ventilación con motor de transmisión directa EXC
Cajas de ventilación TECNAVENT EXC aisladas acusticamente,
equipadas con ventiladores centrífugos de doble aspiración con motor
directamente acoplado. Fabricadas con estructura y envolvente de chapa
de acero galvanizado, con aislamiento térmico y acústico.
La amplia gama que compone la serie EXC es capaz de responder a
todas las necesidades del instalador de ventilación (con motor abierto o
cerrado; 4 y 6 polos; una o más velocidades; monoásicas o triásicas).
Dimensiones cajas serie EXC
Tamaño A B C DxE GxH J Ø
en mm Impulsión Aspiración equivalente
E EXC-7/7 500 450 460 226x204 364x404 30 250
x H E
D x C EXC-9/9 550 500 522 296x256 426x454 30 355
G
EXC-10/10 600 550 575 322x286 479x504 30 400
D EXC-12/12 700 650 650 383x341 554x604 30 500
J B EXC-15/15 800 800 755 470x402 659x704 50 560
A
* Dimensiones sujetas a modicaciones sin previo aviso.
Curvas de selección de las cajas serie EXC y EXC-G, con ventilador centríugo serie DC (CBM)
con motor directamente acoplado.
ión
lac
nti
ve
de
s
ja
Ca
n
ció
Taria de precios cajas de ventilación serie EXC TECNAVENT tila
Potencia Velocidad Intensidad Nivel de Caudal Peso en
Tipo motor CV motor máx. absorb. presión máximo aprox. V
(Tamaño, potencia, nº de polos) (W) (R.p.m.) (Amps.) sonora (m3/h.) (Kg.)
dB (A)*
EXC 7/7 de 1/10, 6p. (74 W) 1/10 (74) 900 1,0 45 1500 20
EXC 7/7 de 1/5, 4p. (147 W) 1/5 (147) 1400 1,5 50 1565 19
EXC 9/9 de 1/5, 6p. (150 W) 1/5 (150) 900 2,1 51 2600 30
EXC 9/9 de 1/3, 6p. (250 W) 1/3 (250) 900 2,75 52 3000 31
EXC 9/9 de 1/2, 4p. (370 W) 1/2 (370) 1400 3,8 55 2900 33
EXC 9/9 de 3/4, 4p (550 W) 3 vel. 3/4 (550) 1400 4,5 56 3400 45
EXC 10/10 de 1/2, 4p. (370 W) 1/2 (370) 1320 4,0 59 4500 41
EXC 10/10 de 3/4, 4p. (550 W) 3/4 (550) 1310 5,9 56 4000 42
EXC 12/12 de 3/4, 6p. Mono (550 W) 3/4 (550) 900 7,5 60 5670 52
EXC 12/12 1 CV. 6p. Mono (750 W) 1 (750) 900 8,0 61 6500 53
EXC 12/12 1,5 Tri. 6p. Tri. (1100 W) 1,5 Tri (1100) 900 8,0/4,0 (Tri.) 65 8000 55
EXC 15/15 3 CV. 6p. Tri. (2200 W) 1,5 Tri (2200) 900 8,8/5,1 (Tri.) 62 9100 70
* Nivel sonoro medido a descarga libre a 3 m. de distancia.
El nivel sonoro, una vez conectados los conductos de aspiración e impulsión se atenúa considerablemente.
