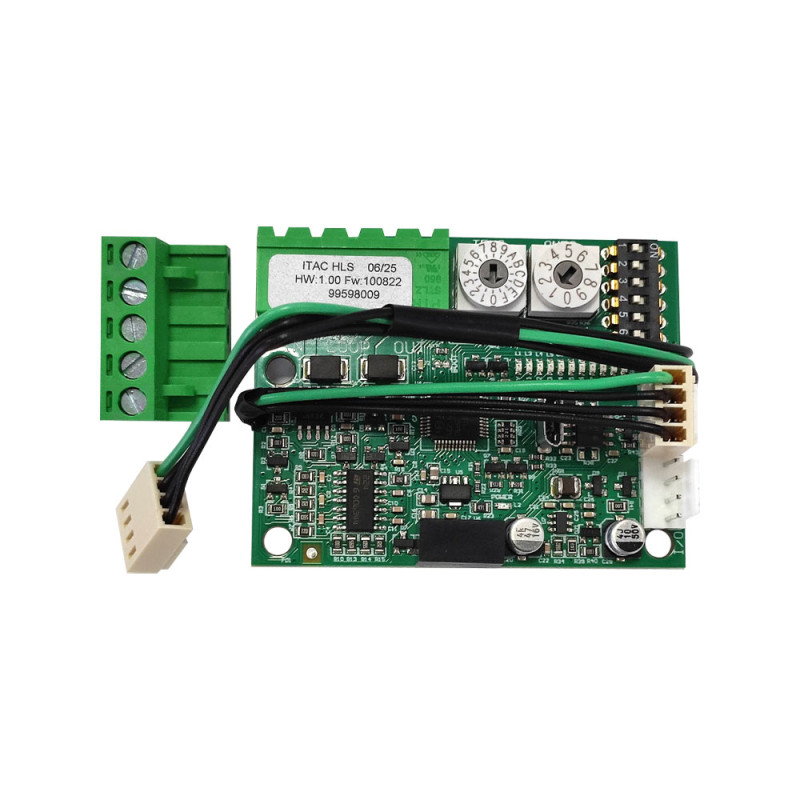

Pasarela de comunicación analógica Notifier para centrales de extinción RP1r

Características técnicas

• Pasarela de comunicación analógica-convencional Notifier para sistemas de extinción
• Comunicación de incidencias de centrales de Extinción Serie RP1r y Fuentes de Alimentación HLSPS hacia centrales analógicas
• Integración con centrales ID50/60, ID3000 y MAX mediante protocolo Clip
• Integración con centrales AM-8200 mediante protocolo Avanzado
• Comunicaciones supervisadas mediante el lazo analógico de comunicaciones
• Dos rotoswitch para seleccionar la dirección de inicio en el lazo

Funcionalidades

• Transmisión de estado preactivo
• Transmisión de estado activo
• Transmisión de modo espera o paro
• Transmisión de llave en modo manual
• Transmisión de llave en modo anulado
• Transmisión de extinción realizada
• Transmisión de avería general
• Transmisión de alarma o avería de zona 1, zona 2 y zona 3 en protocolo Avanzado
• Direcciones configurables en la central analógica como módulos Monitor o Auxiliares
• No compatible con versiones 1.0

Alarmas

• Alarma por estado preactivo de RP1r
• Estado activo de dos alarmas
• RP1r en modo espera o paro
• RP1r con llave en modo manual
• RP1r con llave en modo anulado
• Alarma por extinción realizada
• Avería de circuito de extinción
• Avería general de la central

Interfaz de comunicación

• Conexión desde O/I de la pasarela hasta AUX MOD de la central o fuente de alimentación mediante cable incorporado
• Lazo analógico de comunicaciones para transmisión supervisada
• 7 direcciones de módulo monitor en protocolo Clip
• Una dirección y 10 subdirecciones en protocolo Avanzado
• Direcciones consecutivas en protocolo Clip a partir de la dirección inicial seleccionada

Alimentación

• Alimentación desde la central de extinción o la fuente de alimentación mediante el cable incorporado

Características físicas

• Instalación en el interior del equipo integrado o cabina de central RP1r-SUPRA
• Cableado interno hacia el conector AUX MOD de la central o fuente de alimentación

Contenido

• Pasarela de comunicación analógica-convencional Notifier NOTIFIER-134 (ITAC)
• Cableado de conexión incluido
