Flexo agua BIG 40 cm H-1¨ H-1¨ DN25

GENEBRE S.A. · Avinguda Joan Carles I, 46-48
· EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
web: http://www.genebre.es



Art.: H1601 06 06

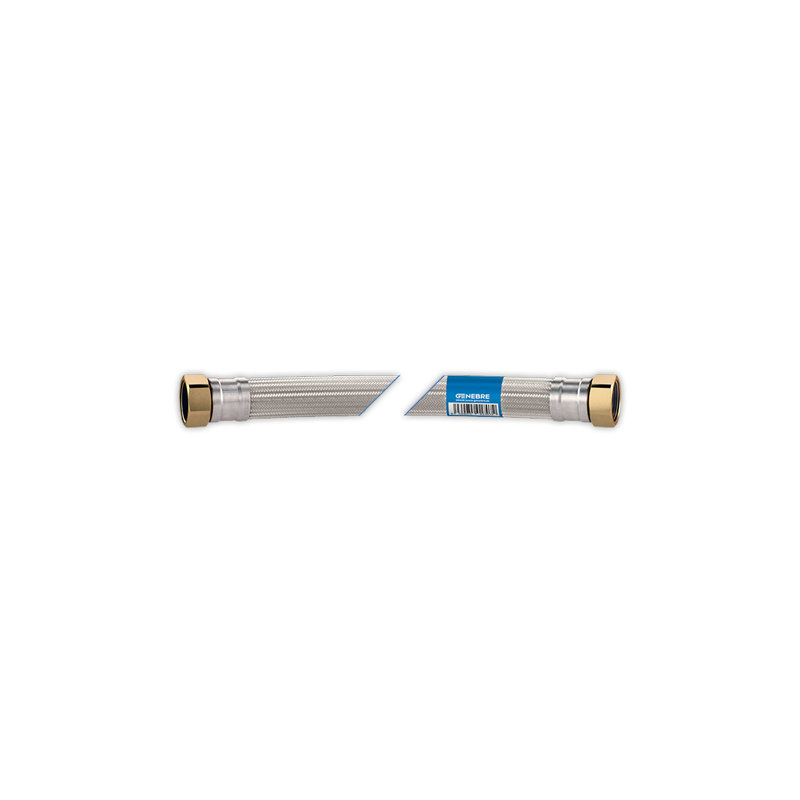

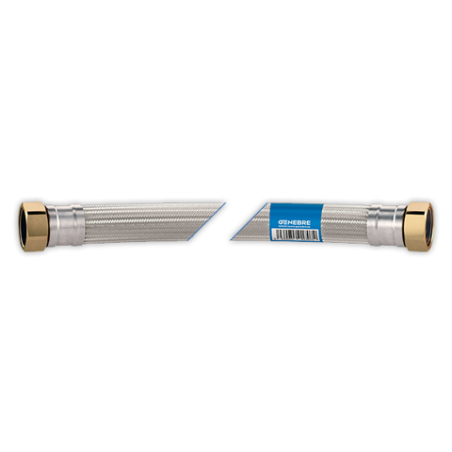

Conexión flexible trenzada GEFLEX DN25 H 1” - H 1”


Flexible connection braided GEFLEX DN25 F 1” - F 1”















Descripción Description

Conexiones flexibles trenzadas DN25 fabricadas Flexible DN25 braided connections manufactured
según normativa UNE-EN 13618. Calidad alimentaria according to UNE-EN 13618 standards. Food
según NF XP P 41-280. Junta de EPDM incluida. quality according to NF XP P 41-280. EPDM gasket
Racores según EN ISO 228-1. Utilizados para included. Fittings according to EN ISO 228-1. Used
suministro de agua potable. for drinking water supply.


Aplicaciones / Applications
Calentadores Bateria de contadores Grupos de presión Fan-coils
Heaters Counter batterry Pressure groups




Caracteristicas / Features


Conexiones flexibles Radio mínimo de curvatura 100 mm
DN25 Ø Int.25 mm Ø Ext.32 mm Minimum radius of curvature 100 mm
Flexible connections
DN25 Ø Int.25 mm Ø Ext.32 mm

Presión máxima trabajo 10 Bar Diámetro interior del racor 21 mm
Maximum work pressure 10 Bar Fitting inner diameter 21 mm



Temperatura máxima trabajo 90º C. Caudal. Ver pagina 4
Temperatura mínima trabajo 5º C Flow rate. See page 4
Maximum work temperature 90ºC.
Minimum work temperature 5ºC.



1
H1601 06 06 Fecha de Revisión: R0 17/10/2019



GENEBRE S.A. · Avinguda Joan Carles I, 46-48
· EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
web: http://www.genebre.es


Dimensiones / Dimensions






Referencia Descripción / Description Conector A Conector B Longitud
Reference Connector A Connector B Lenght

H1601 06 06 030 GEFLEX DN25 F 1” – F 1” 30 cm F 1” F 1" 30 cm
H1601 06 06 040 GEFLEX DN25 F 1” – F 1” 40 cm F 1” F 1” 40 cm
H1601 06 06 050 GEFLEX DN25 F 1” – F 1” 50 cm F 1” F 1” 50 cm
H1601 06 06 060 GEFLEX DN25 F 1” – F 1” 60 cm F 1” F 1” 60 cm
H1601 06 06 080 GEFLEX DN25 F 1” – F 1” 80 cm F 1” F 1” 80 cm
H1601 06 06 100 GEFLEX DN25 F 1” – F 1” 100 cm F 1” F 1” 100 cm



















































































































2
H1601 06 06 Fecha de Revisión: R0 17/10/2019



GENEBRE S.A. · Avinguda Joan Carles I, 46-48
· EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
web: http://www.genebre.es





Materiales / Materials


C B A







D

E

F





Descripción / Description Posición Material Acabado
Position Finished
Limpiado al ácido /
Tuerca 1" DN25 / 1" DN25 Nut A Latón CW617N / Brass CW617N Cleaned to acid
Limpiado al ácido /
Inserto 1” DN25 / 1” DN25 Insert B Latón CW617N / Brass CW617N Cleaned to acid
Acero Inoxidable AISI 304
Casquillo / Sleeve C Stainless Steel AISI 304 ---
Acero Inoxidable 304
Malla / Braiding D Stainless Steel AISI 304 ---
Tubo Interior / Inner tube E EPDM ---
Junta plana 1” DN25 / Gasket 1” DN25 ---
F EPDM








Ver consejos de Instalación / See Installation tips



3
H1601 06 06 Fecha de Revisión: R0 17/10/2019
