Flexo agua BIG 50 cm M-2¨ H-2¨ DN50

GENEBRE S.A. · Avinguda Joan Carles I, 46-48
· EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
web: http://www.genebre.es



Art.: H1602 09 09

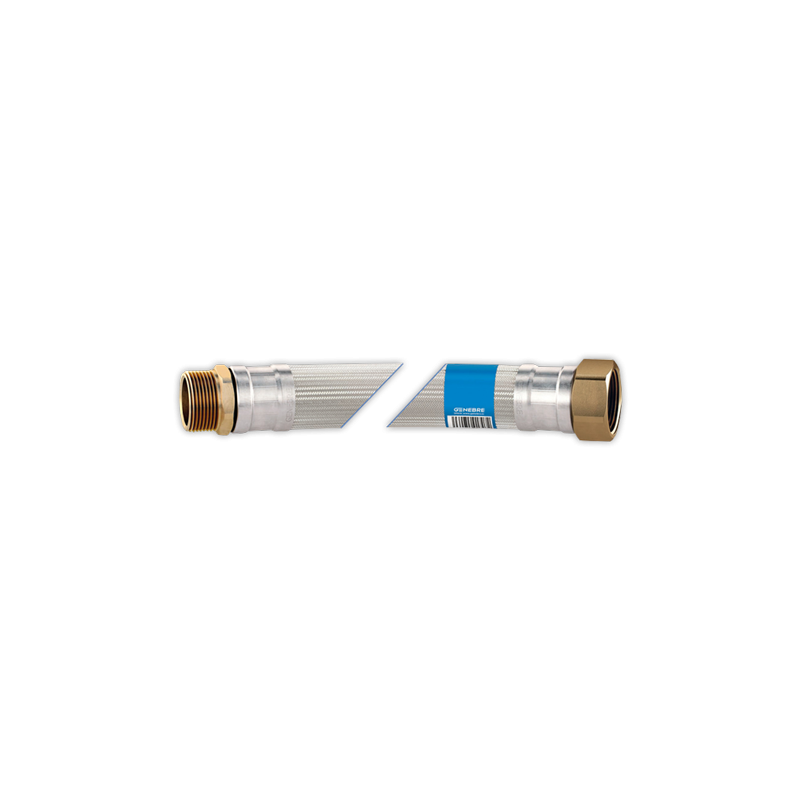

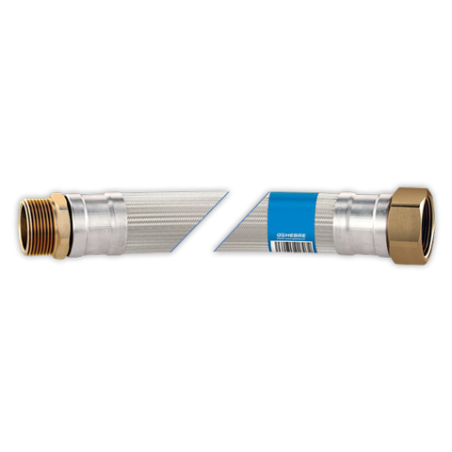

Conexión flexible trenzada GEFLEX DN50 M 2” - H 2”


Flexible connection braided GEFLEX DN50 M 2” - F 2”












Descripción Description

Conexiones flexibles trenzadas DN50 fabricadas Flexible DN50 braided connections manufactured
según normativa UNE-EN 13618. Calidad alimentaria according to UNE-EN 13618 standards. Food
según NF XP P 41-280. Junta de EPDM incluida. quality according to NF XP P 41-280. EPDM gasket
Racores según EN ISO 228-1. Utilizados para included. Fittings according to EN ISO 228-1. Used
suministro de agua potable. for drinking water supply.


Aplicaciones / Applications
Calentadores Bateria de contadores Grupos de presión Fan-coils
Heaters Counter batterry Pressure groups




Caracteristicas / Features


Conexiones flexibles Radio mínimo de curvatura 200 mm
DN50 Ø Int.50 mm Ø Ext.58 mm Minimum radius of curvature 200 mm
Flexible connections
DN50 Ø Int.50 mm Ø Ext.58 mm

Presión máxima trabajo 7 Bar Diámetro interior del racor 41 mm
Maximum work pressure 7 Bar Fitting inner diameter 41 mm



Temperatura máxima trabajo 90º C. Caudal. Ver pagina 4
Temperatura mínima trabajo 5º C Flow rate. See page 4
Maximum work temperature 90ºC.
Minimum work temperature 5ºC.



1
H1602 09 09 Fecha de Revisión: R0 17/10/2019



GENEBRE S.A. · Avinguda Joan Carles I, 46-48
· EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
web: http://www.genebre.es


Dimensiones / Dimensions






Referencia Descripción / Description Conector A Conector B Longitud
Reference Connector A Connector B Lenght

H1602 09 09 030 GEFLEX DN50 M 2” – F 2” 30 cm M 2” F 2" 30 cm
H1602 09 09 040 GEFLEX DN50 M 2” – F 2” 40 cm M 2” F 2” 40 cm
H1602 09 09 050 GEFLEX DN50 M 2” – F 2” 50 cm M 2” F 2” 50 cm
H1602 09 09 060 GEFLEX DN50 M 2” – F 2” 60 cm M 2” F 2” 60 cm
H1602 09 09 080 GEFLEX DN50 M 2” – F 2” 80 cm M 2” F 2” 80 cm
H1602 09 09 100 GEFLEX DN50 M 2” – F 2” 100 cm M 2” F 2” 100 cm

















































































































2
H1602 09 09 Fecha de Revisión: R0 17/10/2019



GENEBRE S.A. · Avinguda Joan Carles I, 46-48
· EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
web: http://www.genebre.es






Materiales / Materials


C B A



G
D

E

F








Descripción / Description Posición Material Acabado
Position Finished
Limpiado al ácido /
Tuerca 2" DN50 / 2" DN50 Nut A Latón CW617N / Brass CW617N Cleaned to acid
Limpiado al ácido /
Inserto 2” DN50 / 2” DN50 Insert B Latón CW617N / Brass CW617N Cleaned to acid
Acero Inoxidable AISI 304
Casquillo / Sleeve C Stainless Steel AISI 304 ---
Acero Inoxidable AISI 304
Malla / Braiding D Stainless Steel AISI 304 ---
Tubo Interior / Inner tube E EPDM ---
Junta plana 2” DN50 / Gasket 2” DN50 ---
F EPDM
Limpiado al ácido /
Macho 2” DN50 / 2” DN50 Male G Latón CW617N / Brass CW617N Cleaned to acid







Ver consejos de Instalación / See Installation tips



3
H1602 09 09 Fecha de Revisión: R0 17/10/2019
