ESTANDAR Valvula de esfera mini GENEBRE 3/8" - Ref. 4291490000000

GENEBRE S.A. ꞏAvda. Joan Carles I, 46-48 ꞏ EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 ꞏ Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es

Art.: 3097H

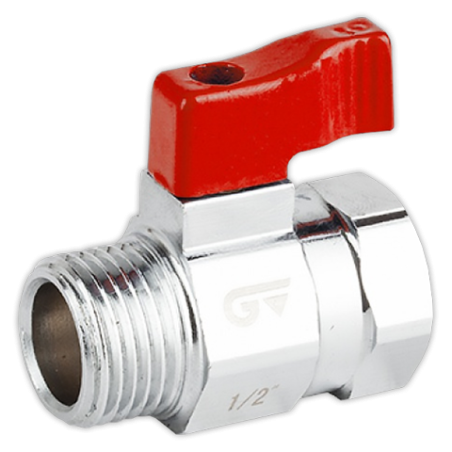

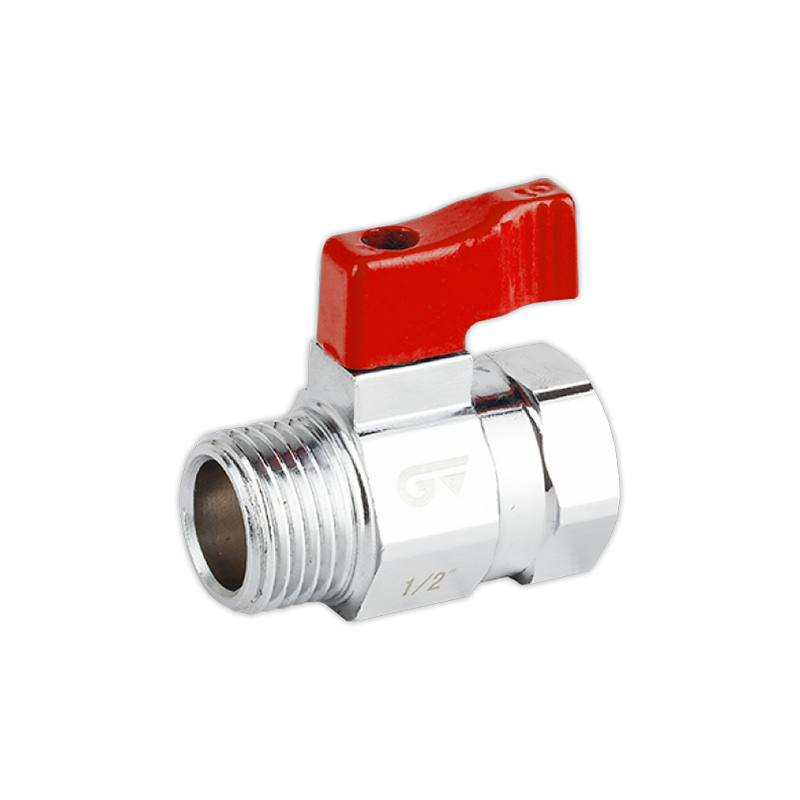

Válvula de esfera mini, palanca roja / Mini ball valve, red handle

Características Features
1. Válvula esfera tipo mini, paso reducido. 1. Ball valve mini style, reduced bore.
2. Presión máxima de trabajo 16 bar (PN 16). 2. Maximum working pressure 16 bar (PN 16).
3. Construcción cuerpo en latón según UNE-EN 3. Body brass construction according to UNE-
12165 cromado. EN 12165 chrome plated.
4. Extremos roscados gas (BSP) macho-hembra 4. Male–female (BSP) gas threaded ends
según ISO 228/1. according ISO 228/1.
5. Temperatura de trabajo desde -20ºC a 110ºC. 5. Working temperature from -20ºC to 110ºC.
6. Accionamiento maneta aluminio. 6. Drive by aluminium handle.
7. Asientos PTFE. 7. PTFE Seats.




Nº Denominación / Name Material Acabado Superficial / Surface Treatment
1 Cuerpo / Body Latón / Brass (CW617N) Cromado / Chrome plated
2 Tapa / Cap Latón / Brass -
3 Esfera / Ball Latón / Brass Cromado / Chrome plated
4 Eje / Stem Latón / Brass -
5 Asiento / Ball seat PTFE -
6 Junta tórica / O-Ring NBR -
7 Maneta / Handle Aluminio / Aluminium Pintado / Painted
8 Tornillo / Screw Acero / Steel AISI 201 -
9 Asiento / Ball seat PTFE -


Medida / Size Dimensiones / Dimensions (mm) Peso / Weight
Ref.
R P A L M (Kg)
3097H 01 1/8" 6,5 28 36 22 0,045
3097H 02 1/4" 6,5 28 37 22 0,045
3097H 03 3/8" 8 30 40 22 0,065
3097H 04 1/2" 10 33 44 22 0,100
3097H 05 3/4" 12,5 36 52 22 0,160




GENEBRE S.A. FECHA DE REVISIÓN: 08/06/2018 NUMERO DE REVISIÓN: R1



GENEBRE S.A. ꞏAvda. Joan Carles I, 46-48 ꞏ EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 ꞏ Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es


DIAGRAMA PÉRDIDA DE CARGA / HEAD LOSS CHART
(Válvulas paso reducido roscadas / Threaded ends reduced bore ball valves)

Valores de Kv / Kv Values:

Kv = Es la cantidad de metros cúbicos por hora que pasará a través de la válvula generando una pérdida de
carga de 1 bar.
Kv = The flow rate of water in cubic meters per hour that will generate a pressure drop of 1 bar across the
valve.


Medida / Size 1/8" 1/4" 3/8" 1/2" 3/4"
Kv 2.8 3.5 5 8 13

1/8" 1/4" 3/8" 1/2" 3/4"
10000
) 1000
ar
b
m
(
Δp
100
10
0,10 1,00 10,00 100,00
Kv / Caudal (m3/h)











GENEBRE S.A. FECHA DE REVISIÓN: 08/06/2018 NUMERO DE REVISIÓN: R1



GENEBRE S.A. ꞏAvda. Joan Carles I, 46-48 ꞏ EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 ꞏ Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es



CURVA PRESIÓN - TEMPERATURA / PRESSURE - TEMPERATURE RATING

18
16
14
) 12
r
a
B 10
(

ón
esi8
r
P
6
4
2
0
-50 0 50 100 150
Temperatura (ºC)
