Valvula esfera GENEBRE 1¨

GENEBRE S.A. ꞏAvda. Joan Carles I, 46-48 ꞏ EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 ꞏ Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es

Art.: 3029H

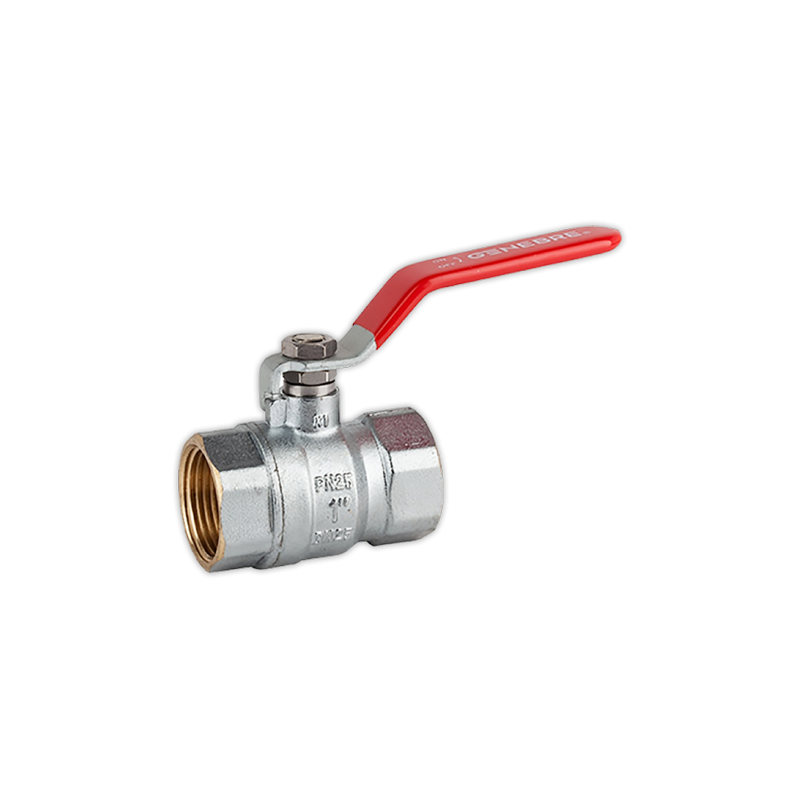

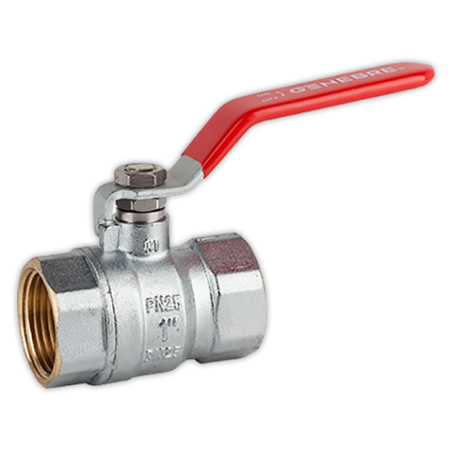

Válvula de esfera, palanca roja / Ball valve, red handle

Características Features
1. Válvula esfera con paso total. 1. Ball valve with full bore.
2. Construcción en latón s/ UNE-EN 12165 cromado. 2. Brass construction acc/ UNE-EN12165 chrome
3. Extremos rosca gas (BSP) hembra según ISO plated.
228/1. 3. Gas (BSP) threaded female ends according ISO
4. Accionamiento mediante palanca de acero. 228/1.
5. Temperatura de trabajo desde -20ºC a 110ºC. 4. Working by means of steel lever handle.
6. Presión máxima de trabajo 25 bar (PN 25). 5. Working temperature from -20ºC to 110ºC.
7. Asientos PTFE. 6. Maximum working pressure 25 bar (PN 25).
7. PTFE Seats.











Nº Denominación / Name Material Acabado Superficial / Surface Treatment
1 Cuerpo / Bod
y Latón / Brass (CW617N) Granallado + Cromado / Peened + Chromed
2 Tapa / Cap Latón / Brass (CW617N) Granallado + Cromado / Peened + Chromed
/ Brass (CW617N) Cromado / Chrome plated
3 Esfera / Ball Latón
4 Eje / Stem Latón / Brass (CW617N) Cromado / Chrome plated
Asientos / Ball seats PTFE -
5
6 Anillo prensa / Stem packing PTFE -
g NBR -
7 Tórica / O-Rin
8 Anillo prensa / Stem ring Latón / Brass Cromado / Chrome plated
t Latón / Brass Cromado / Chrome plated
9 Tuerca / Nu
10 Maneta / Handle Acero / Steel Dacromet



Medida / Size Dimensiones / Dimensions (mm) Peso /
Ref. DN
R P A L M Weight (Kg)
3029H 04 1/2" 15 14 47 49 84 0,150
3029H 05 3/4" 20 19 58 56 98 0,250
3029H 06 1" 25 24 61 68 98 0,380


GENEBRE S.A. FECHA DE REVISIÓN: 07/06/2018 NUMERO DE REVISION: R1



GENEBRE S.A. ꞏAvda. Joan Carles I, 46-48 ꞏ EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 ꞏ Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es



DIAGRAMA PÉRDIDA DE CARGA / HEAD LOSS CHART
(Válvulas paso total roscadas / Threaded ends full bore ball valves)

Valores de Kv / Kv Values:

Kv = Es la cantidad de metros cúbicos por hora que pasará a través de la válvula generando una pérdida de
carga de 1 bar.
Kv = The flow rate of water in cubic meters per hour that will generate a pressure drop of 1 bar across the
valve.


Medida / Size 1/2" 3/4" 1"
Kv 16 30 45

1/2" 3/4" 1"
10000
) 1000
r
a
b
m
(
Δp
100
10
0,10 1,00 10,00 100,00 1.000,00
Kv / Caudal (m3/h)









GENEBRE S.A. FECHA DE REVISIÓN: 07/06/2018 NUMERO DE REVISION: R1



GENEBRE S.A. ꞏAvda. Joan Carles I, 46-48 ꞏ EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 ꞏ Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es



CURVA PRESIÓN - TEMPERATURA / PRESSURE - TEMPERATURE RATING

30
25
)20
ar
B
(

15
n
ó
esi
r
P
10
5
0
-50 0 50 100 150
Temperatura (ºC)






GENEBRE S.A. FECHA DE REVISIÓN: 07/06/2018 NUMERO DE REVISION: R1
