ESTANDAR Valvula de palomilla GENEBRE 3/8" - Ref. 4289640000000

GENEBRE S.A. ꞏAvda. Joan Carles I, 46-48 ꞏ EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 ꞏ Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es

Art.: 3038

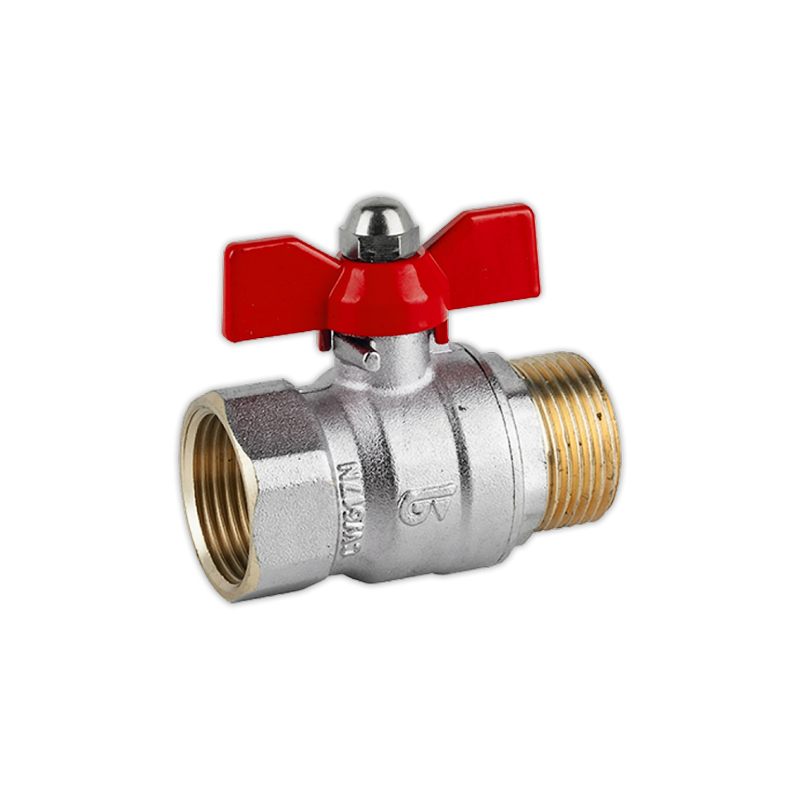

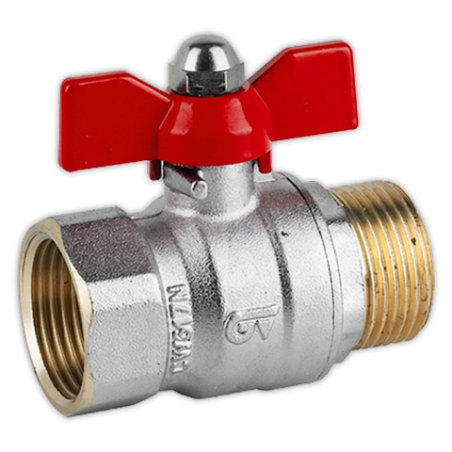

Válvula de esfera accionamiento mariposa / Brass ball valve butterfly handle

Características Features
1. Válvula esfera con paso total. 1. Ball valve with full bore.
2. Construcción en latón s/ UNE-EN 12165 2. Brass construction acc/ to UNE-EN 12165
cromado. chrome plated.
3. Extremos rosca gas (BSP) macho-hembra s/ ISO 3. Threaded male-female ends gas (BSP) acc/ ISO
228/1. 228/1.
4. Accionamiento mediante palomilla de aluminio. 4. Working by means of aluminium butterfly handle.
(Color rojo - indicador agua caliente). (Red colour - hot water indicator)
5. Temperatura de trabajo desde -20ºC a 110ºC. 5. Working temperature from -20ºC to 110ºC.
6. Presión máxima de trabajo 25 bar (PN 25). 6. Maximum working pressure 25 bar (PN 25).
7. Asientos PTFE. 7. PTFE Seats.



Nº Denominación / Name Material Acabado Superficial / Surface Treatment
1 Cuerpo / Body Latón / Brass (CW617N) Granallado + Cromado / Peened + Chromed
2 Tapa / Cap Latón / Brass (CW617N) Granallado + Cromado / Peened + Chromed
3 Esfera / Ball Latón / Brass (CW617N) Cromado / Chrome plated
4 Eje / Stem Latón / Brass (CW617N) Cromado / Chrome plated
5 Asientos / Ball seats PTFE -
6 Anillo junta / Stem packing PTFE -
7 Junat tórica / O-Ring NBR -
8 Anillo prensa / Stem ring Latón / Brass Cromado / Chrome plated
9 Tuerca / Nut Latón / Brass Cromado / Chrome plated
10 Maneta / T-Handle Aluminio / Aluminium Pintado / Painted
11 Tuerca / Nut Latón / Brass Cromado / Chrome plated


Medida / Dimensiones / Dimensions (mm) Peso / Weight
Ref. DN
Size R P A L M (Kg)
3038 02 1/4" 10 10 38 48 50 0,100
3038 03 3/8" 10 10 38 49 50 0,105
3038 04 1/2" 15 14 40 56 50 0,150
3038 05 3/4" 20 19 50 64 62 0,250
3038 06 1" 25 24 53 76 62 0,380



GENEBRE S.A. FECHA DE REVISIÓN: 07/06/2018 NÚMERO DE REVISIÓN: R3



GENEBRE S.A. ꞏAvda. Joan Carles I, 46-48 ꞏ EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 ꞏ Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es

DIAGRAMA PÉRDIDA DE CARGA / HEAD LOSS CHART
(Válvulas paso total roscadas / Threaded ends full bore ball valves)

Valores de Kv / Kv Values:

Kv = Es la cantidad de metros cúbicos por hora que pasará a través de la válvula generando una pérdida de
carga de 1 bar.
Kv = The flow rate of water in cubic meters per hour that will generate a pressure drop of 1 bar across the
valve.

Medida / Size 1/4" 3/8" 1/2" 3/4" 1"
Kv 3.5 5.5 16 30 45

1/4" 3/8" 1/2" 3/4" 1"
10000
) 1000
r
a
b
m
(

Δp
100
10
0,10 1,00 10,00 100,00 1.000,00
Kv / Caudal (m3/h)












GENEBRE S.A. FECHA DE REVISIÓN: 07/06/2018 NÚMERO DE REVISIÓN: R3



GENEBRE S.A. ꞏAvda. Joan Carles I, 46-48 ꞏ EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 ꞏ Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es

CURVA PRESIÓN - TEMPERATURA / PRESSURE - TEMPERATURE RATING

30
25
)20
ar
B
(

15
n
ó
esi
r
P
10
5
0
-50 0 50 100 150
Temperatura (ºC)





GENEBRE S.A. FECHA DE REVISIÓN: 07/06/2018 NÚMERO DE REVISIÓN: R3
