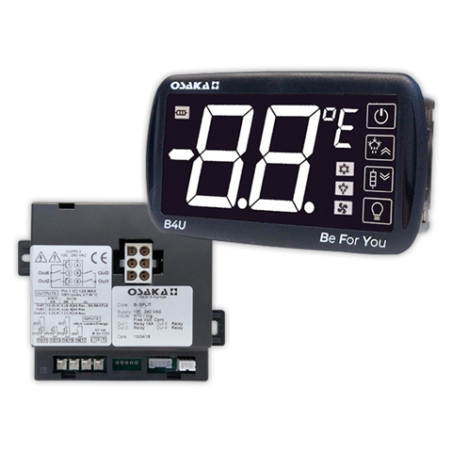

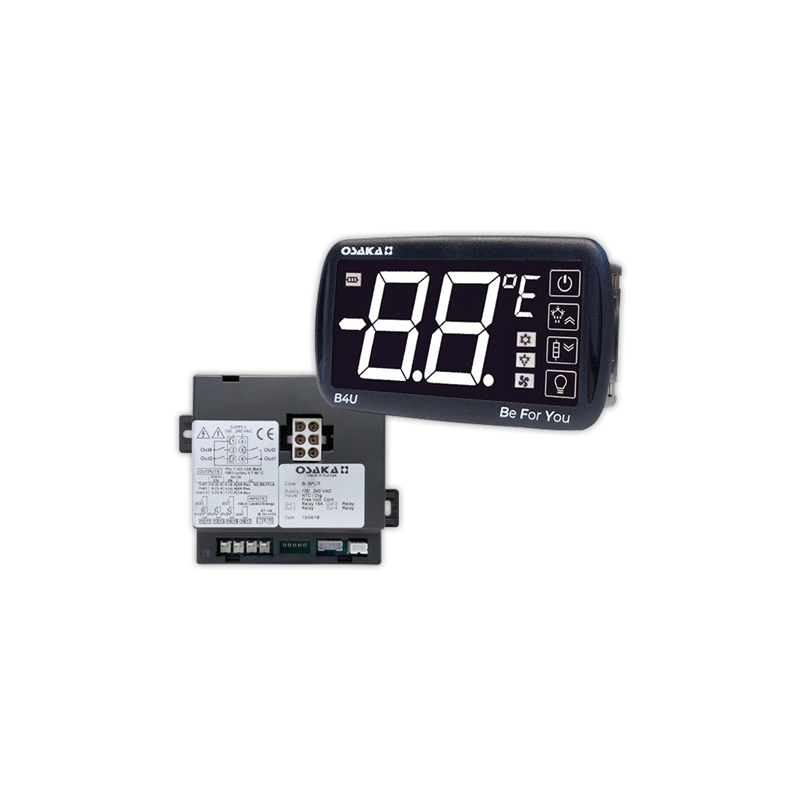

Termostato digital OSAKA B4U -50°/+99°

Nombre B4U
Referencia P_K002100
Serie B4U
Tipología Termostato/Regulador


Información Eléctrica

Alimentación 100..240 VAC +/- 10%
Frecuencia AC AC: 50/60 Hz
Consumo Aproximadamente 4 VA
POWER UNIT B4U: 3 entradas para sondas de temperatura NTC (103AT-2, 10 K 9 a
Entrada/s 25 °C) de las cuales 2 pueden ser digitales para contactos libre de potencia;
DISPLAY
B4U: 1 entrada digital para contactos libres de tensión.
Salida/s hasta 4 salidas de tensión de relé.
Fuente de alimentación común (pin 1) 12 a Máx.
Salidas de relé de vida eléctrica 30K op. según 60730
Acción tipo 1.B según 60730-1
Categoría de sobretensión II
Clase de protección Clase II
Reforzado entre las partes de baja tensión (fuente de alimentación y salidas de relé)
Aislamiento y el panel frontal; Reforzado entre partes de baja tensión (fuente de alimentación y
salidas de relé) y partes de muy baja tensión (entradas).

Información Funcional

Control Temperatura ON/OFF
Control desescarche A intervalos o por temperatura con modo de calefacción eléctrica, inversión de
gas / ciclo caliente, para la parada del compresor
Rango de medida -50...99C/-58 ... 99 F
Resolución de pantalla 1 *o 0.1 (en el rango de -9.9... 9.9)
Precisión total +/- (0.5% fs + 1 digito)
Medición del tiempo de muestreo 800 ms.
Pantalla 2 dígitos blancos (opcional azul) h 31 mm (DISPLAY B4U)
Clase y estructura del Software Clase A
Directiva 2004/108/EC (EN55022: clase B:
EN61000-4-2: aire de 8KV, 4KV cont; EN61000-4-3: 10V / m; EN61000-4-4:
salidas de relé y alimentación de 2KV, 1KV entradas; EN61000-4-5: modo de
Conformidad alimentación de 2KV, modo de diferencia de 1 KVEN61000-4-6: 3V). Directiva
2006/95 / CE (EN 60730-1, EN 60730-2-9). Regulación 37/2005 / CE
(EN13485 aire / aire, S, A, 1.-50 C +90 C si se usa con sonda modelo NTC
103AT11).
OSAKA SOLUTIONS, S.L.
CL Lluís Sagnier,46
08032 Barcelona
SPAIN 1 www.osakasolutions.com



Información Mecánica

Contenedor Plástico auto extinguible UL 94 VO
Categoría de resistencia al calor al fuego D
Dimensiones DISPLAY B4U 96 x 50 mm, prof. 22.5 mm
Dimensiones POWER UNIT B4U 92 x 92 mm, prof. 27.8 mm
Peso Display B4U Alrededor de 70 g
Peso Power Unit B4U Alrededor de 130 g
Instalación Dsiplay B4U Dispositivo que se incorporará mediante panel empotrado (grosor máximo 2
mm) en el orificio 90 x 44 mm
Instalación Power Unit B4U Dispositivo a incorporar dentro del panel
Conexiones Display B4U mini conectores extraíbles.
Conexiones Power Unit B4U (fuente de alimentación y salidas): conector extraíble AMP MATE-N-LOK 250
de 6 polos extraíble
Conexiones Display B4U-Power Unit B4U 3 m MAX. A través del cable con mini conectores extraíbles
Grado de contaminación 2
Temperatura ambiente de funcionamiento 0...60°C
Humedad ambiente de funcionamiento menor que 95% HR sin condensación
Temperatura de transporte y almacenamiento -25...60°C



Dimensiones Esquema de conexión
