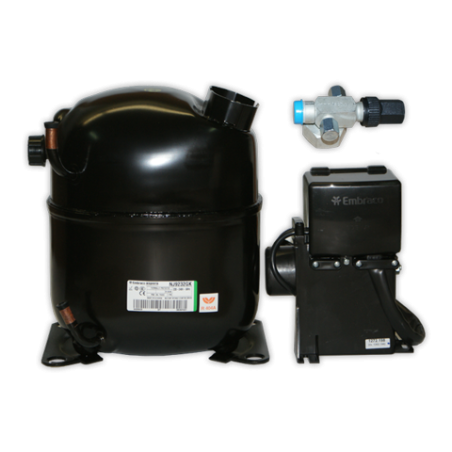

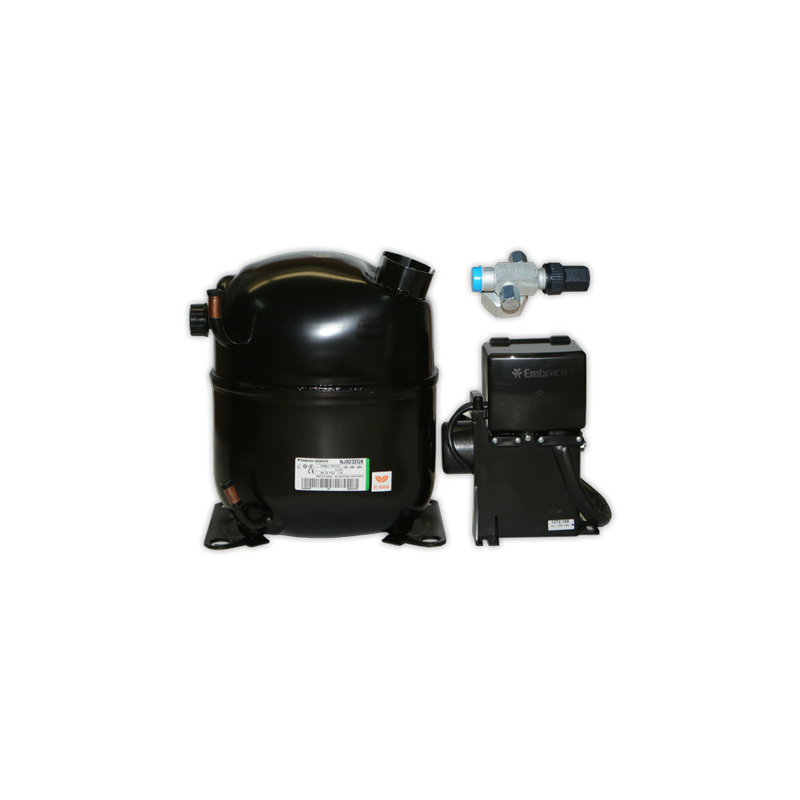

Compresor EMB NJ9232GK R-404A 1-1/4 AM/F - Ref. 2084510000000

DATOS TÉCNICOS DEL COMPRESOR
NJ9232GK
CÓDIGO DE INGENÍERIA REFRIGERANTE
943GA19 R-404A
VOLTAJE Y FREQUENCIA APLICACIÓN
220-240 V 50 Hz MBP
TIPO DE MOTOR CONDICIÓN DE STÁNDAR
CSCR EN12900
CAPACID REFRIGERACIÓN EFICIENCIA
1907 W 1.62 W/W
DATOS
DATOS GENERALES
NJ9232GK
Modelo
Hermetic Reciprocating
Tipo
ON/OFF
Tecnologia
MBP
Aplicación del Compresor
Capillary Tube or Expansion Valve
Dispositivo de Expansión
Fan/220
Enfriamiento del Compresor
1 1/4
HP
HST
Torque de Arranque
SLOVAKIA
Sítio de Fabricación
DATOS ELÉCTRICOS
7.2 Ω at 25°C
Resistencia de la Bobina de Arranque
1.97 Ω at 25°C
Resistencia de la Bobina de Marcha
40 A
Corriente con Rotor Trabado (LRA) 50Hz
DATOS MECÁNICOS
Desplazamiento 26.11 cm³
Carga de Aceite 750 ml
Tipo de Aceite ESTER
Viscosidad del Aceite ISO22
Peso 19.9 Kg
COMPONENTES ELÉCTRICOS
Capacitor de Arranque 88-108 μf/330 V
Capacitor de Marcha 30.0 μf/400 V
CSR CSIR BOX Si
Starting Device Description RVA3H3C-108
Protetor Térmico USP-665-88 (internal)
CARACTERÍSTICAS EXTERNAS
LARGE
Placa Base
NO
Tray Holder N/A
Tuberías Diámetro Interno Forma Material
12.7 mm ROTOLOCK(EX. THR. 1"-14UNS-2A) STEEL
Succión
8 mm SLANTED J COPPER
Descarga
6.42 mm VERTICAL COPPER
Servicio
PERFORMANCE
CONDICIÓN DE PRUEBA
R-404A
Refrigerante de Prueba
MBP
Aplicación de Prueba
EN12900
Condición de Stándar de Prueba
Fan
Refrigeración de Prueba
220 V
Voltaje de Prueba
50 Hz
Frequéncia de Prueba
800 g
Máx. Carga de Refrigerante
Dew
Temperatura de Referencia
RATED POINTS
Temperatura Temperatura Capacid
Eficiencia Consumo Flujo Masa
Condensación Evaporación Refrigeración Corriente A
W/W Potencia W kg/h
°C °C W
45 -10 1907 1.62 1175 5.65 57.27
Condición de prueba: Sub-resfriamento 0 K, Retorno 20 ºC. Datos echos de acuerdo con las equaciones polinomiais y guias de tolerancia de EN 12900:2013.
CURVA DE PERFORMANCE Temperatura Condensación 35ºC
Temperatura Capacid
Eficiencia Consumo Flujo Masa
Evaporación Refrigeración Corriente A
W/W Potencia W kg/h
°C W
-20 1437 1.52 945 4.67 37.21
-15 1879 1.83 1029 5.08 49.14
-10 2393 2.12 1127 5.46 63.10
-5 2978 2.43 1226 5.83 79.30
0 3632 2.77 1312 6.19 97.97
5 4356 3.17 1373 6.56 119.30
10 5147 3.69 1393 6.95 143.51
Condición de prueba: Sub-resfriamento 0 K, Retorno 20 ºC. Datos echos de acuerdo con las equaciones polinomiais y guias de tolerancia de EN 12900:2013.
CURVA DE PERFORMANCE Temperatura Condensación 45ºC
Temperatura Capacid
Eficiencia Consumo Flujo Masa
Evaporación Refrigeración Corriente A
W/W Potencia W kg/h
°C W
-20 1091 1.11 983 4.72 32.14
-15 1469 1.38 1065 5.19 43.70
-10 1907 1.62 1175 5.65 57.27
-5 2405 1.85 1300 6.12 73.06
0 2961 2.08 1425 6.60 91.28
5 3574 2.32 1539 7.11 112.15
10 4243 2.61 1627 7.66 135.88
Condición de prueba: Sub-resfriamento 0 K, Retorno 20 ºC. Datos echos de acuerdo con las equaciones polinomiais y guias de tolerancia de EN 12900:2013.
CURVA DE PERFORMANCE Temperatura Condensación 55ºC
Temperatura Capacid
Eficiencia Consumo Flujo Masa
Evaporación Refrigeración Corriente A
W/W Potencia W kg/h
°C W
-10 1423 1.23 1155 5.81 50.42
-5 1828 1.42 1287 6.36 65.70
0 2279 1.59 1434 6.95 83.38
5 2776 1.75 1583 7.59 103.68
10 3317 1.93 1719 8.28 126.83
Condición de prueba: Sub-resfriamento 0 K, Retorno 20 ºC. Datos echos de acuerdo con las equaciones polinomiais y guias de tolerancia de EN 12900:2013.
RANGO DE APLICACIÓN
DIMENSIONES EXTERNAS
