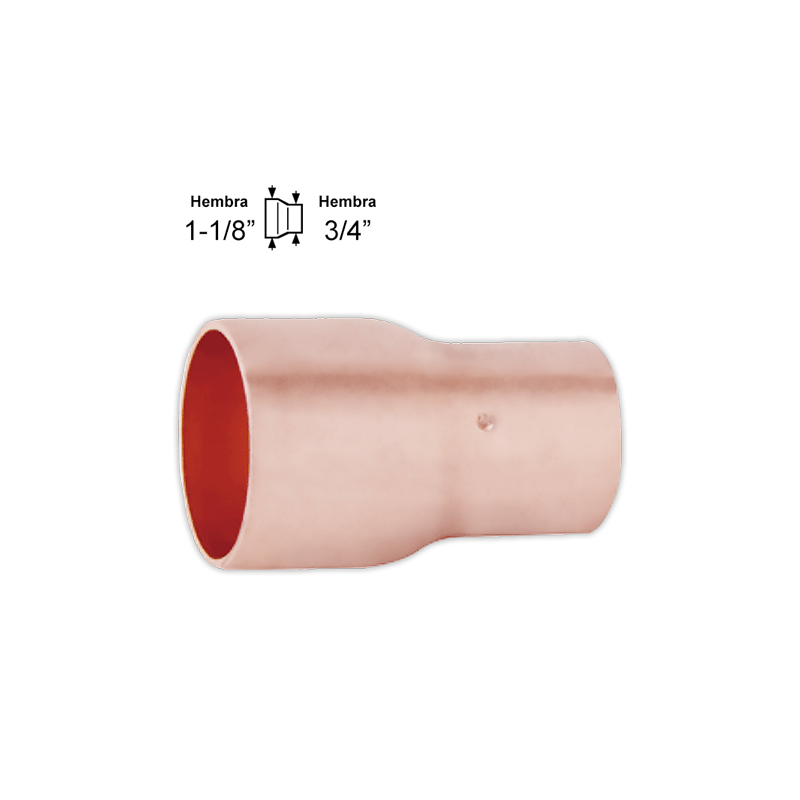

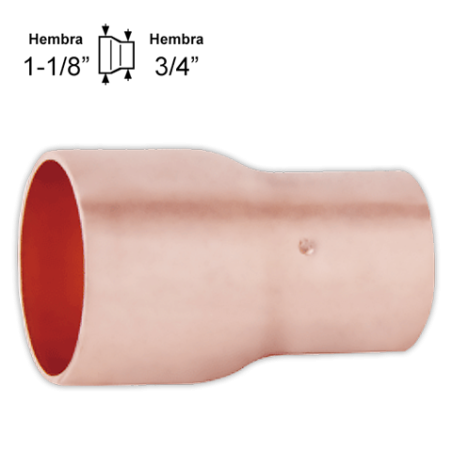

Manguito reducido H-H 1-1/8¨ x 3/4¨

FICHA TÉCNICA
ACCESORIOS COBRE PARA INSTALACIONES DE FRIO
OBJETO
Este producto tiene como objeto principal el conexionado entre tuberías, a elementos o a equipos mediante
soldadura o rosca.
APLICACIONES
Básicamente diseñados para instalaciones de frío. Puede tener puntualmente otras aplicaciones, tales como
fontanería en general, calefacción, energía solar, instalaciones de gas natural y de GLP, instalaciones térmicas,
redes de gasóleos y gasolinas en general. No obstante, consultar con nuestro dpto. técnico antes de darle una
aplicación distinta para la que han estado diseñados.
NORMATIVA
Estos accesorios son conforme a la Norma ASME B16.22-2011.
COEFICIENTE DE SEGURIDAD
El coeficiente de seguridad en relación a la presión máxima de trabajo en S=3 (presión
máxima x 3). Ver en la siguiente tabla:
PRESION DE TRABAJO MAXIMA PARA ACC. COBRE (ASME/ANSI B16.22)
Temperatura 1/4" - 1-1/8" 1-3/8" - 2-1/8" 2-5/8" - 4-1/8"
Material soldadura trabajo
°
C Kg/cm² Kg/cm² Kg/cm²
Sn50 Alloy 38 13,75 12,05 10,3
No cumple la Aleación soldadura blanda. 50-50 Sn-Pb 66 10,3 8,6 6,85
normativa Temperatura de soldeo 290ºC Solder 93 6,85 6,2 5,15
ROHS por 121 5,85 5,15 3,4
contener Sb5 Alloy 38 75,4 58,8 48,8
plomo Aleación soldadura blanda. 95-5 Sn-Sb 66 43,15 33,65 27,9
Temperatura de soldeo 250ºC Solder 93 35 27,3 22,65
121 18,85 14,75 12,2
Aleación soldadura fuerte. 38 49,05 38,25 31,75
Cumple con Aleación en base plata (Ag.) Alloy E 66 32,75 25,5 21,15
la normativa (bajo contenido en plata 25-35%) 93 25,95 20,25 16,8
ROHS por no 121 22,3 17,35 14,4
contener Aleación soldadura fuerte. 38 71,35 55,6 46,15
plomo Aleación en base plata (Ag.) Alloy HB 66 49,05 38,25 31,75
(alto contenido en plata 45-65%) 93 30,45 23,75 19,7
121 29,7 23,15 19,2
INSTRUCCIONES DE MONTAJE
Asegurarse de que no existe ningún tipo de fuga en ninguna de la partes de conexión de este accesorio con la
tubería y el elemento o equipo conectado.
Verificar que todo el conexionado esté exento de tensiones, tanto a la tracción, torsión, flexión, compresión o
cizallamiento. En caso de instalaciones que puedan sufrir vibraciones, asegurarse de incorporar elementos
necesarios para que estas vibraciones no se transmitan ni a la tubería ni a estos accesorios. Si la instalación puede
sufrir contracciones y dilataciones, incorporar a la misma los elementos necesarios para que éstas sean
compensadas.
Escoger la medida óptima de cada accesorio, acorde al dimensionado de la tubería de la instalación y a su
caudal.
Utilizar los tipos de materiales de soldadura indicados por las normas requeridas en cada aplicación.
Los sistemas de estanqueidad deben ser conformes al ámbito de aplicación y siguiendo las normas, directivas o
reglamentos vigentes para cada territorio.
En el caso de cualquier duda o aplicación especial, rogamos se pongan en contacto con nuestro dpto. técnico.
