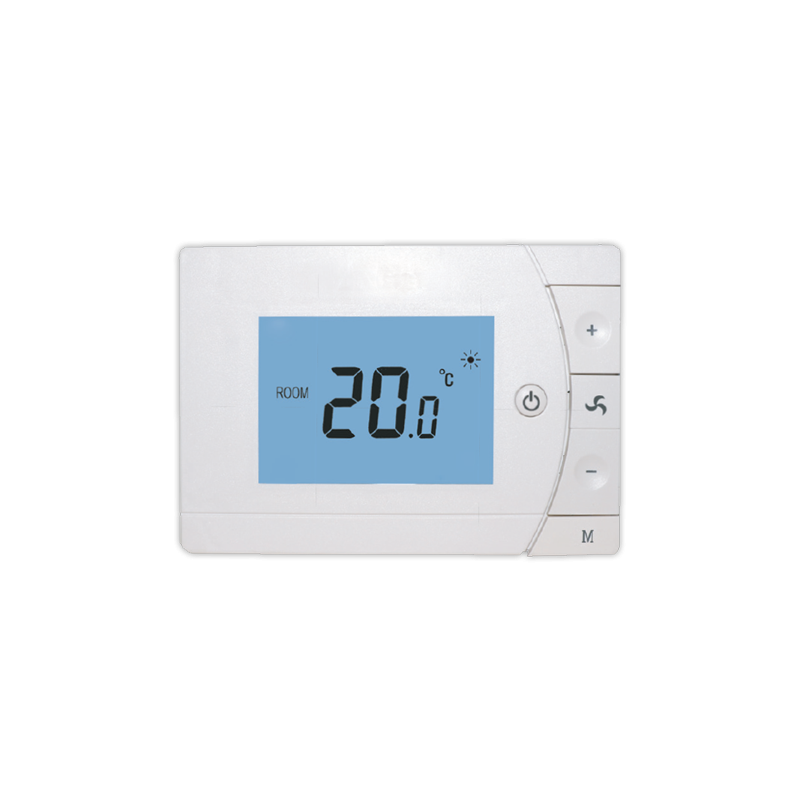

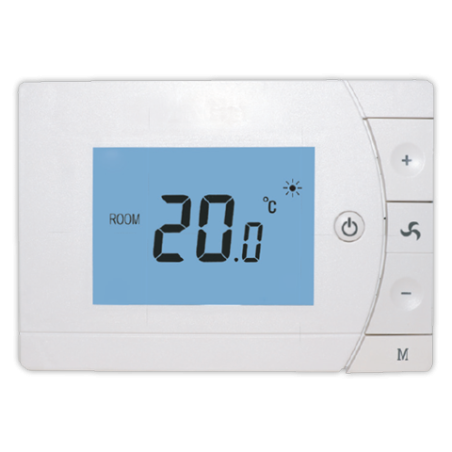

Cronotermostato Fan Coil FERCO FT3C

Termostato FT3C
Manual de usuario Datos Técnicos
Fuente de alimentación 240V,50/60Hz
Carga de corrien te max. 5(3) A
Conexión Cable

Temperatura trabajo 5º C ~50º C
Temperatura ambien te 0º C ~50º C
Sensor NTC 10K, 3950 ohms a 25ºC
Exactitud ±0,5ºC
Protección Clase IP30
Termostato digital Calor y Frío para Fan Coil con gran pantalla Carcasa ABS P lástico ig nífugo UL94-5
LCD. Montaje en superficie.
Medidas 134x94x28 mm
· Modo ajustable de calor / frío / ventilador.

· Control de velocidad del ventilador manual ajustable de 3
velocidades y automático

· Para 2 o 4 tubos.

· Programable 7 días

· Visualización de la temperatura ambiente o programada
Pantalla y botones
La instalación DEBE REALIZARSE 7 días de programación y día de la semana
POR UNA PERSONA CUALIFICADA Reloj Encendido/Apagado
1. Quite los tornillos.
Subir temperatura,
o ajuste
Ajuste velocidad
2. Separecuidadosamente la mitad de ventilador

delantera de la placa posterior bajar temperatura,
o ajuste
Ajuste programable
3. Conecte los cables segun diagrama Modo calefacción
de conexión y sujete la parte trasera a Velocidad de 3 ventiladores Modo refrigeración
la pared. y ventilador automático Calor y frío (solo en 4 tubos)
Solo ventilador
Programación
Notas:
Para seleccionar el modo PRG, mantenga presionado el botón “Ajuste velocidad del ventilador”; Para cancelar el modo PRG, mantenga
presionado el botón “Ajuste velocidad del ventilador” o presione el botón ON / OFF.

Mantenga presionado el botón "M" durante 5 segundos para ingresar al modo programable 7 días, presione "+" y "-" para Mantenga
presionado el botón configurar el tiempo de encendido / apagado del termostato.
Después de finalizar la configuración del tiempo, presione el botón M nuevamente para establecer la temperatura deseada. Cada vez que
presione el botón M pasará al siguiente modo de configuración.
1st Zona horaria 2nd Zona horaria

Encendido Apagado Encendido Apagado
Icons
1(Lun.) 8:30 12:00 14:00 18:00
2(Mar.) 8:30 12:00 14:00 18:00
3(Mie.) 8:30 12:00 14:00 18:00
4(Jue.) 8:30 12:00 14:00 18:00
5(Vie.) 8:30 12:00 14:00 18:00
6(Sab.) 9:00 12:00 15:00 18:00
7(Dom.) 9:00 12:00 15:00 18:00
Termostato FT3C
Manual de usuario
Ajustes parámetros Diagrama de conexión
En modo apagado, para acceder al modo MENÚ, presione los
botones M y + simultáneamente durante 10 segundos hasta que
el MENÚ aparece mostrando 01, que es el menú 1 y cada vez que
presione el botón M irá al siguiente MENÚ.


Menú Descripción Rango valor defecto
01 Calibración Tª para sensor interno -8 ºC ~ 8 ºC 0
0.Frío, Calor,Auto,
Ventilador
03 Modo de trabajo 1. Frio 0 2 tubos 4 tubos
2. Calor
3. Auto
4. Ventilador
5 ºC ~ 50 ºC 35 ºC
04 Punto ajuste max. WARNING:
5 ºC ~ 50 ºC 5º C Desconecte la energía antes
05 Punto ajuste min. de hacer la conexión eléctrica.
06 Pantalla LCD de temperatura Room/Set Room


07 Zona neutral (banda muerto) 0 ~ 3 ºC 1 ºC
09 Entorno volátil 0: (OFF) / 1: (ON) 1

Estado del ventilador cuando alcance
10 S/NS NS
la temperatura establecida

12 2 tubos 4 tubos 2: 2 Tubos 2
4:4 Tubos
0: No

13 Reset de fábrica 1: Si, y Mantenga presionado el botón
del ventilador para activar el
restablecimiento de fábrica.
15 Versión de software
