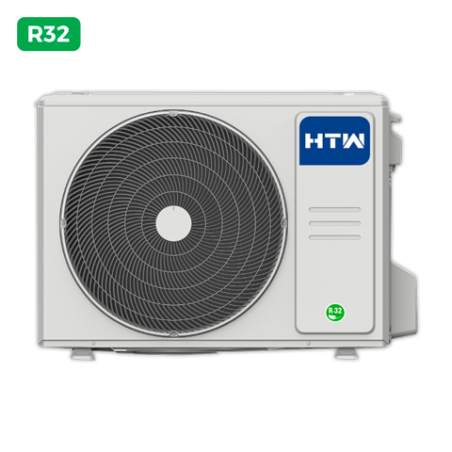

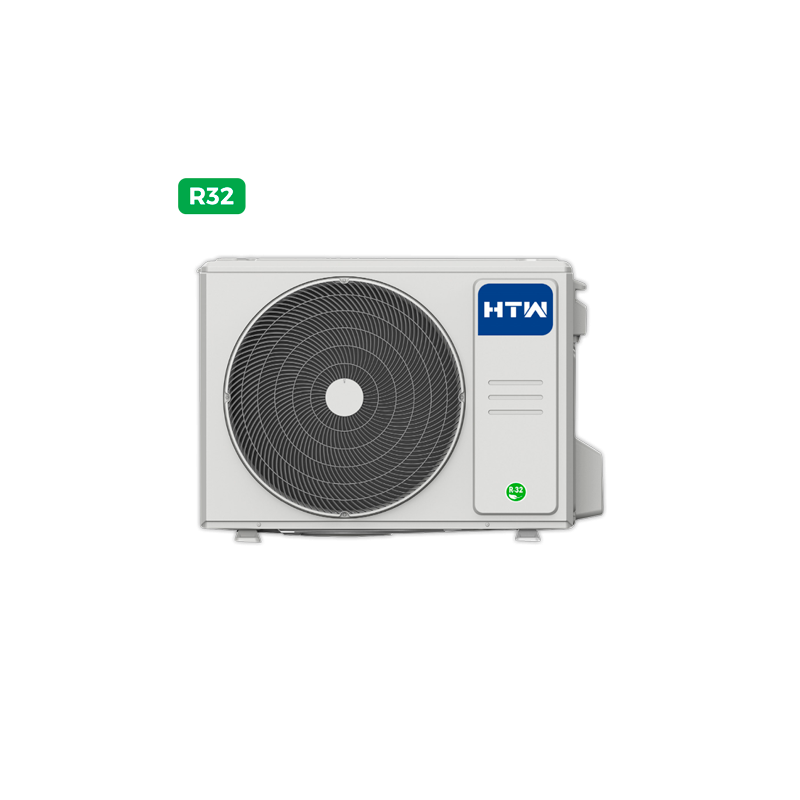

Aire HTW M-EXTERIOR MO3-052IX41B2R32

++ + +++
A A ASCOP
SEER SCOP Warmer
IX41B2
Unidad exterior multisplit 4,1kW 5,2kW 6,1kW 8kW 8,2kW 10,5kW 12kW
El equipo perfecto para zoni昀椀car tu clima.
Full DC Inverter.
Máxima potencia en mínimo espacio.
NEW
MODELO HTW-MO2-041IX41B2R32 HTW-MO2-052IX41B2R32 HTW-MO3-052IX41B2R32 HTW-MO3-061IX41B2R32
CÓDIGO EAN 8435483837058 8435483837065 8435483864054 8435483837072
Alimentación eléctrica V, F, Hz 220–240V (1 Fase ~ 50Hz)
Unidades conectables - 2 2 3 3
RENDIMIENTO
Capacidad kW 4,1 (1,80~4,80) 5,2 (2,05~5,20) 5,2 (2,29~5,72) 6,1 (2,00~6,60)
Btu/h 14000 (5000~17000) 18000 (7800~19500) 18000 (7800~19500) 21000 (6800~22500)
Capacidad Consumo W 1270 (115~1672) 1635 (690~2000) 1450 (690~2000) 1905 (180~2200)
refrigeración
SEER W/W 5,6 6,1 6,1 6,1
Clasi昀椀cación energética Frío A+ A++ A++ A++
Capacidad kW 4,40 (1,50~5,00) 5,50 (2,30~5,60) 5,57 (2,41~5,75) 6,45 (2,00~6,69)
Btu/h 15000 (5200~17000) 19000 (8200~19600) 19000 (8200~19600) 22000 (6800~22800)
Capacidad Consumo W 1185 (253~1592) 1500 (600~1780) 1500 (600~1780) 1738 (350~1800)
calefacción
SCOP W/W 3,8 3,8 3,8 4
Clasi昀椀cación energética Calor A A A A+
CARACTERÍSTICAS
Potencia sonora dB(A) 65 65 65 65
Unidad Presión sonora dB(A) 56 54 57 58
exterior Caudal de aire m³/h 2100 2100 2100 3000
Temperatura de operación ºC -15~24 / -15~50 -15~24 / -15~50 -15~24 / -15~50 -15~24 / -15~50
Refrigerante Tipo/Carga R32/Kg 1,1 1,25 1,5 1,5
Carga adicional >7,5 g/m 12 12 12 12
DIMENSIONES Y PESO
Dimensiones netas (AnxAlxPr) mm 805x554x330 805x554x330 805x554x330 890x673x342
Unidad Dimensiones brutas (AnxAlxPr) mm 915x615x370 915x615x370 950x615x370 1030x750x438
exterior
Peso neto/ bruto Kg 31,6 / 34,7 35 / 38 36,2 / 39,4 43,3 /47,1
CONEXIONES
Líquido - Gas Pulg. (1/4”-3/8”)x2 (1/4”-3/8”)x2 (1/4”-3/8”)x3 (1/4”-3/8”)x3
Longitud max. m 40 40 60 60
Tubería Longitud max. (1Int.) m 25 25 30 30
frigorí昀椀ca
Desnivel máx. (dentro/fuera) m 15 15 15 15
Desnivel máx. (entre int.) m 10 10 10 10
Conexiones Alimentación mm 2x2,5+T 2x4+T 2x4+T 2x4+T
eléctricas Interconexión mm 3x1,5+T 3x1,5+T 3x1,5+T 3x1,5+T
Nota: 1. Los valores de presión sonora se miden a 1 m. a través de una cámara semianecoica. 2. Las dimensiones del cableado eléctrico son aproximadas y deberán calcularse en
función de las condiciones del propio sistema. 3. Rendimiento estacional según EN14825/ Rendimiento según EN14511.
Combinaciones
IX41B2 R32
Combinaciones de unidades interiores para HTW-MO2-041IX41B2R32
Unidad interior
Combinaciones
Opción A Opción B Opción C Opción D
(1x1) 2,6 3,5 - -
(2x1) 2,0+2,0 2,0+2,6 2,0+3,5 2,6+2,6
Combinaciones de unidades interiores para HTW-MO2-052IX41B2R32
Unidad interior
Combinaciones
Opción A Opción B Opción C Opción D Opción E Opción F Opción G Opción H Opción I
(1x1) 3,5 5,2 - - - - - - -
(2x1) 2,0+2,0 2,0+2,6 2,0+3,5 2,0+5,2 2,6+2,6 2,6+3,5 2,6+5,2 3,5+3,5 3,5+5,2
Combinaciones de unidades interiores para HTW-MO3-052IX41B2R32
Unidad interior
Combinaciones
Opción A Opción B Opción C Opción D Opción E Opción F Opción G Opción H Opción I
(1x1) 3,5 5,2 - - - - - - -
(2x1) 2,0+2,0 2,0+2,6 2,0+3,5 2,0+5,2 2,6+2,6 2,6+3,5 2,6+5,2 3,5+3,5 3,5+5,2
(3x1) 2,0+2,0+2,0 2,0+2,0+2,6 2,0+2,0+3,5 2,0+2,6+2,6 2,6+2,6+2,6 - - - -
Combinaciones de unidades interiores para HTW-MO3-061IX41B2R32
Unidad interior
Combinaciones
Opción A Opción B Opción C Opción D Opción E Opción F Opción G Opción H Opción I
(1x1) 3,5 5,2 7,1 - - - - - -
(2x1) 2,0+2,0 2,0+2,6 2,0+3,5 2,0+5,2 2,6+2,6 2,6+3,5 2,6+5,2 3,5+3,5 3,5+5,2
(3x1) 2,0+2,0+2,0 2,0+2,0+2,6 2,0+2,0+3,5 2,0+2,6+2,6 2,0+2,6+3,5 2,6+2,6+2,6 - - -
