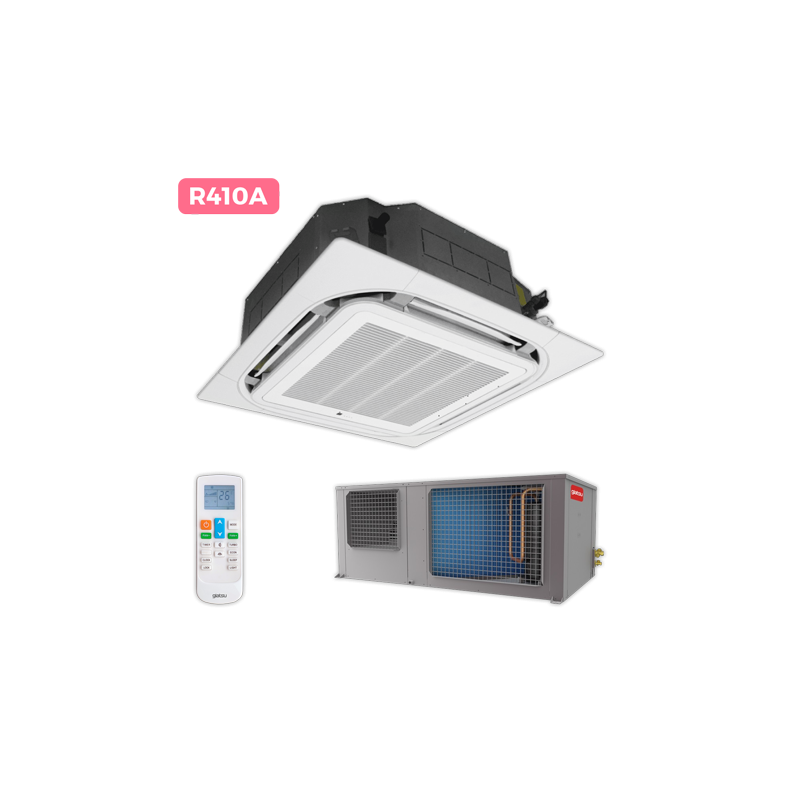

Aire HTW/GIATSU CASSETTE GIAC140Q490CEN2

CONJUNTO DE CASSETTE
Centrífuga invisible 10kW 14kW 16kW
Ideal para instalaciones comerciales
Desnivel entre interior y exterior: 30 metros
Caudal máximo de aire: 1800m³/h
R-410A
Compresores y Diseño Swing 4 salidas Controles Función Bomba de Entrada de aire
ventiladores compacto horizontal de aire opcionales Anti-frío condensados fresco
DC Inverter
GIAC100Q490CEN GIAC140Q490CEN GIAC160Q490CEN
UI GIA-100Q490KOMP GIA-140Q490KOMP GIA-160Q490KOMP
UE GIA-CEN-10KOMP GIA-CEN-14KOMP GIA-CEN-16KOMP
CÓDIGO EAN 8435483841901 8435483841918 8435483841925
Unidad interior V, F, Hz 220-240/50 220-240/50 220-240/50
Alimentación eléctrica Unidad exterior V, F, Hz 220-240/50 380-415/50 380-415/50
RENDIMIENTO
Capacidad kW 10 14 16
Btu/h 34100 48000 55000
Refrigeración Entrada de alimentación (UE) kW 4,3 6,8 7,3
Corriente (RLA) A 18,6 10 11
SEER 6,52 5,83 5,56
Capacidad kW 11,2 14,2 16,2
Btu/h 38200 48000 55000
Calefacción Entrada de alimentación (UE) kW 4,1 5,6 6
Corriente (RLA) A 18,1 9 10
SCOP 4,2 3,51 3,51
Consumo máximo de entrada (UE) kW 4,7 8,5 8,5
Corriente máxima (UE) A 26 15 15
CARACTERÍSTICAS DE LA UNIDAD EXTERIOR (UE)
Tipo R410A R410A R410A
Refrigerante Dispositivo de expansión EXV EXV EXV
Carga de refrigerante g 2600 3500 3500
Dimensiones netas (AxPxA) mm 1508×927×583 1508×927×583 1508×927×583
Peso neto kg 141 173 173
Nivel de presión de sonido dB (A) ≤65 ≤72 ≤72
Flujo de aire exterior m³/h 3600 3600 5000
Presión estática Pa 90 90 90
CARACTERÍSTICAS DE LA UNIDAD INTERIOR (UI)
Dimensiones netas (AxPxA) mm 833x286x900 833x286x900 833x286x900
Peso neto kg 28,5 28,5 28,5
Nivel sonoro dB (A) 37-41 38-46 38-46
Caudal de aire m³/h 1400 1800 1800
Control estándar Remoto Remoto Remoto
CONEXIONES (UE)
Tamaño de la tubería Líquido - Gas Pulg. 3/8” - 5/8” 3/8” - 5/8” 3/8” - 5/8”
Longitud total de la tubería m 100 100 100
Longitud máx. de la tubería De UE a UI más lejana m 70 70 70
Desde el 1r distribuidor interior m 20 20 20
hasta la IU más lejana
Entre UE y UI (UE higher) m 30 30 30
Max. longitud vertical Entre UE y UI (UE lower) m 20 20 20
Entre UIs m 8 8 8
Cable de conexión Tamaño del cable de alimentación mm² 3*6 5*2.5 5*2.5
Tipo de cable de señal 3*1 apantallado 3*1 apantallado 3*1 apantallado
CONEXIONES (UI)
Líquido - Gas Pulg. 3/8” - 5/8” 3/8” - 5/8” 3/8” - 5/8”
Frigorí昀椀cas Desagüe mm Ø25 Ø26 Ø27
Notas: Datos de capacidad en condiciones estándar. Los datos reales variarán en función del lugar donde se instale el equipo y el uso que se le dé. Las dimensiones del cableado
eléctrico son aproximadas, se deberá calcular en función de las condiciones de la propia instalación.
