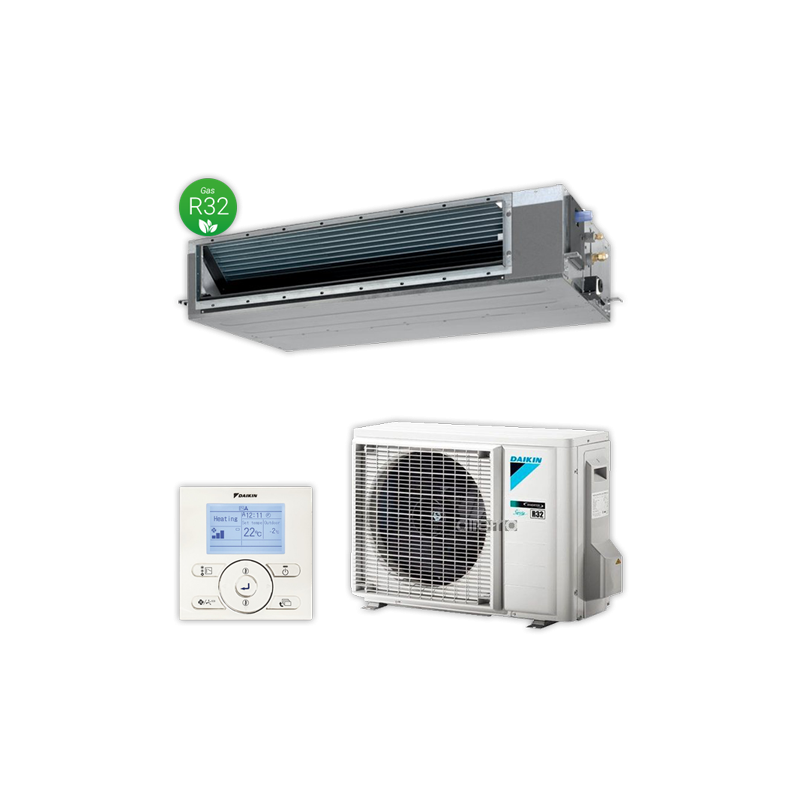

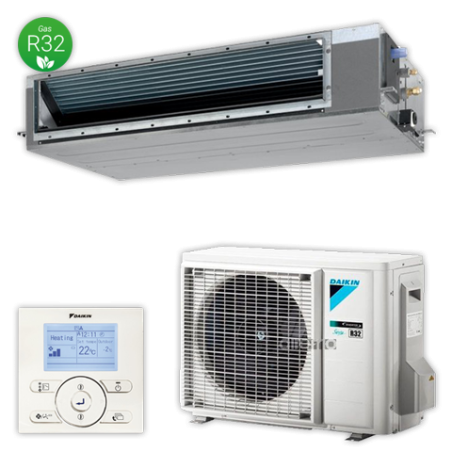

Aire DAIKIN CONDUCTOS SKY-AIR ADEAS35A

BOMBA DE CALOR SKY AIR SERIE ACTIVE Sky Air
Unidades de conductos presión disponible R-32
Inverter / Sky Air Serie Active
R-32
245 mm
R-32
R-410A
ADEA-A ARXM35N9 ARXM50-71N9 AZAS100-125MV1
CONJUNTOS DE CONDUCTOS ADEAS35A ADEAS50A ADEAS60A ADEAS71A ADEAS100A ADEAS125A
Refrigeración Nominal W 3.400 5.000 5.700 6.800 9.500 12.100
Capacidad kcal 2.924 4.300 4.902 5.848 8.170 10.400
Calefacción Nominal W 4.000 6.000 7.200 7 .500 10.800 13.500
kcal 3.440 5.160 6.450 6.450 9.288 11.610
Conexiones Líquido mm ø 6,4 (1/4”) ø 6,4 (1/4”) ø 6,4 (1/4”) ø 9,5 (3/8”) ø 9,5 (3/8”) ø 9,5 (3/8”)
Gas mm ø 9,5 (3/8”) ø 12,7 (1/2”) ø 12,7 (1/2”) ø 15,9 (5/8”) ø 15,9 (5/8”) ø 15,9 (5/8”)
Alimentación eléctrica I / 220V I / 220V I / 220V I / 220V I / 220V I / 220V
Nº hilos de interconexión 3 + T 3 + T 3 + T 3 + T 3 + T 3 + T
SEER / SCOP Refrigeración / Calefacción 5,75 / 4,00 5,65 / 4,00 5,74 / 4,00 5,35 / 3,80 5,13 / 3,81 4,73 / 3,50
Etiq. e昀椀c. estac. Refrigeración / Calefacción A+ / A+ A+ / A+ A / A A / A A / A -
Carga de diseño (Pdesign) Refrigeración kW 3,40 5,00 5,70 6,80 9,50 12,10
Calefacción (-10ºC) 2,90 4,40 4,60 4,50 6,00 6,00
Consumo energía Refrigeración kWh 196 280 339 430 633 1.497
anual estacional Calefacción 995 1.520 1.610 1.657 2.205 2.366
UNIDADES INTERIORES DE CONDUCTOS ADEA35A ADEA50A ADEA60A ADEA71A ADEA100A ADEA125A
Refrigeración 3 15 / 10,5 15 / 10,5 18 / 12,5 18 / 12,5 29 / 23 34 / 23,5
Caudal de aire Calefacción (A/B) m/min 15 / 10,5 15 / 10,5 18 / 12,5 18 / 12,5 29 / 23 34 / 23,5
Presión disponible Nominal / Alta Pa 30 / 150 30 / 150 30 / 150 30 / 150 40 / 150 50 / 150
Velocidades del ventilador Nº 3 3 3 3 3 3
Alto mm 245 245 245 245 245 245
Dimensiones Ancho mm 700 700 1.000 1.000 1.400 1.400
Fondo mm 800 800 800 800 800 800
Peso Kg 28,0 28,0 28,0 35,0 46,0 46,0
Presión sonora Refrigeración (A/B) dBA 35 / - 35 / - 30 / - 30 / 25 34 / 30 37 / 32
Calefacción 37 / - 37 / - 31 / - 31 / 25 36 / 30 38 / 32
Nivel de potencia acústica dBA 60 60 56 56 58 62
UNIDADES EXTERIORES ARXM35N9 ARXM50N9 ARXM60N9 ARXM71N9 AZAS100MV1 AZAS125MV1
Caudal de aire Refrigeración Nominal 3 36 46,6 56,6 56,6 69 71
Calefacción m/min 28,3 44,1 53,6 53,6 82 82
Tipo de compresor SWING SWING SWING SWING SWING SWING
Refrigerante R-32 kg / TCO eq / PCA 0,76 / 0,52 / 675 1,15 / 0,78 / 675 1,15 / 0,78 / 675 1,15 / 0,78 / 675 2,60 / 1,76 / 675 2,60 / 1,76 / 675
2
Alto mm 550 734 734 734 990 990
Dimensiones Ancho mm 765 870 870 870 940 940
Fondo mm 285 373 373 373 320 320
Peso Kg 32,0 50,0 50,0 50,0 70,0 70,0
Presión sonora Refrigeración Nominal dBA 49 48 48 49 53 53
Calefacción 49 49 49 49 57 57
Nivel de potencia acústica dBA 61 62 63 65 70 71
Carga de refrigerante para m 10 10 10 10 30 30
Carga adicional (por encima de 10m de tubería) gr/m 20 20 20 35 - -
MODELO ADEAS35A ADEAS50A ADEAS60A ADEAS71A ADEAS100A ADEAS125A
Longitud máxima de tubería (L) m 20 30 30 30 30 (50 equiv.) 30 (50 equiv.)
Diferencia de nivel máxima (H) m 15 20 20 20 30 30
BRP069A81 Control Wifi (opcional) Nota: disponible versión trifásica III/380 V, modelos AZAS100MY1 y AZAS125MY1
con un incremento de precio del 10%. Consultar disponibilidad.
46ºCBS 18ºCBH 46ºCBS 15,5ºCBH 46ºCBS 15,5ºCBH NOTA NOTA
Las capacidades se basan en las condiciones Indicación del rendimiento estacional
siguientes: SEER / SCOP según EN14825.
(Clima medio)
1. Refrigeración: temperatura interior 27ºCBS,
19º CBH; temperatura exterior 35ºCBS
ARXM35-50N9 ARXM60-71N9 AZAS-MV1 2. Calefacción: temperatura interior 20°CBS;
L temperatura exterior 7°CBS, 6°CBH
H 3. Longitud de tubería refrigerante: 7,5 m,
alimentación: 220/1/50
La medición del nivel sonoro se realiza en una
-10ºCBS -15ºCBH -15ºCBS -15ºCBH -15ºCBS -15ºCBH cámara anecoica a una distancia de 1 m de la unidad.
