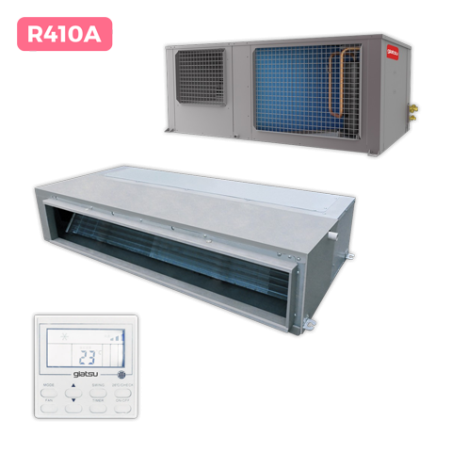

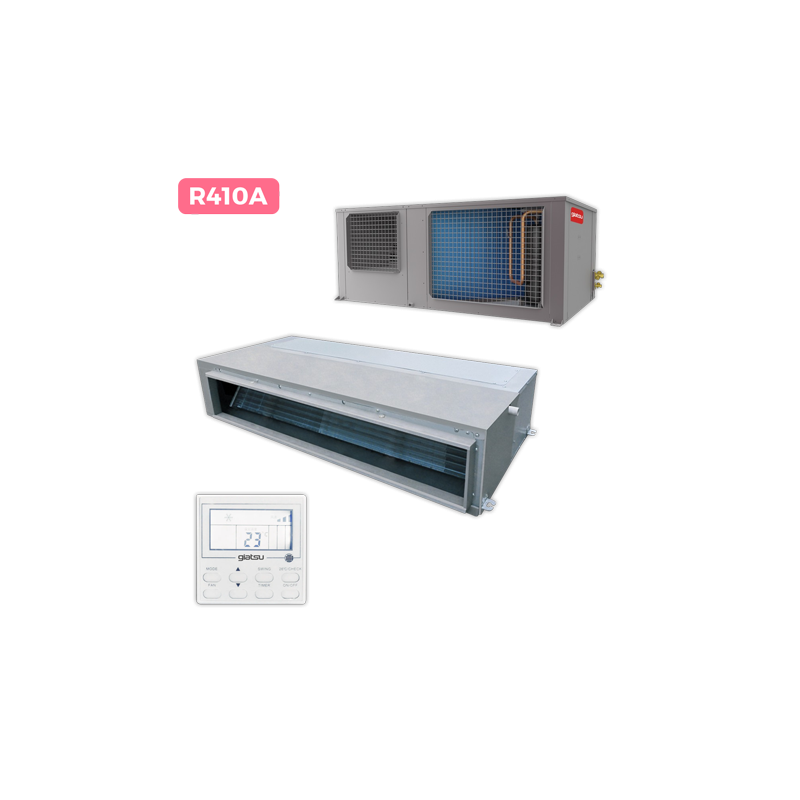

Aire HTW/GIATSU CONDUCTOS GIAC150CMCEN2

CONJUNTO CONDUCTO MEDIA PRESIÓN
Centrífuga invisible 10kW 14kW 16kW
Altura mínima para máxima potencia
Unidad interior silenciosa
Hasta 100 metros de longitud de tubería
26 cm
R-410A
Compresores y Diseño Filtros Función Altura Auto-restart Control Bomba de
ventiladores compacto Antihielo reducida cableado condensados
DC Inverter (OPCIONAL)
-NO INCLUIDO-
GIAC100CMCEN GIAC140CMCEN GIAC150CMCEN
UI GIA-100CMKOMP GIA-140CMKOMP GIA-150CMKOMP
UE GIA-CEN-10KOMP GIA-CEN-14KOMP GIA-CEN-16KOMP
CÓDIGO EAN 8435483841864 8435483843578 8435483841871
Unidad interior V, F, Hz 220-240/50 220-240/50 220-240/50
Alimentación eléctrica Unidad exterior V, F, Hz 220-240/50 380-415/50 380-415/50
RENDIMIENTO
Capacidad kW 10 14 16
Btu/h 34100 48000 55000
Refrigeración Entrada de alimentación (UE) kW 4,3 6,8 7,3
Corriente (RLA) A 18,6 10 11
SEER 6,52 5,83 5,56
Capacidad kW 11,2 14,2 16,2
Btu/h 38200 48000 55000
Calefacción Entrada de alimentación (UE) kW 4,1 5,6 6
Corriente (RLA) A 18,1 9 10
SCOP 4,2 3,51 3,51
Consumo máximo de entrada (UE) kW 4,7 8,5 8,5
Corriente máxima (UE) A 26 15 15
CARACTERÍSTICAS DE LA UNIDAD EXTERIOR (UE)
Tipo R410A R410A R410A
Refrigerante Dispositivo de expansión EXV EXV EXV
Carga de refrigerante g 2600 3500 3500
Dimensiones netas (AxPxA) mm 1508x927x583 1508x927x583 1508x927x583
Peso neto kg 141 173 173
Nivel de presión de sonido dB (A) ≤65 ≤72 ≤72
Flujo de aire exterior m³/h 3600 3600 5000
Presión estática Pa 90 90 90
CARACTERÍSTICAS DE LA UNIDAD INTERIOR (UI)
Refrigerante Tipo R410A R410A R410A
Dimensiones netas (AxPxA) mm 1445x260x680 1445x260x680 1445x260x680
Peso neto kg 46 46 46
Potencia sonora dB (A) 40~44 40~44 40~44
Caudal de aire m³/h 2000 2000 2000
Rango de temp. seleccionable ºC 16~32 16~32 16~32
Presión estática Pa 70 70 70
CONEXIONES (UE)
Tamaño de la tubería Líquido - Gas Pulg. 3/8” - 5/8” 3/8” - 5/8” 3/8” - 5/8”
Longitud máx. de la tubería Longitud total de la tubería m 100 100 100
De UE a UI más lejana m 70 70 70
Max. longitud vertical Entre UE y UI (UE en plano superior) m 30 30 30
Entre UE y UI (UE en plano inferior) m 20 20 20
Cable de conexión Tamaño del cable de alimentación mm² 3*6 5*2.5 5*2.5
Tipo de cable de señal 3*1 apantallado 3*1 apantallado 3*1 apantallado
CONEXIONES (UI)
Alimentación mm² 2x2+T (L≤20m) 2x2+T (L≤20m) 2x2+T (L≤20m)
Eléctricas Interconexión mm² 2x0,75 Apantallado 2x0,75 Apantallado 2x0,75 Apantallado
Líquido - Gas Pulg. 3/8” - 5/8” 3/8” - 5/8” 3/8” - 5/8”
Frigorí昀椀cas Desagüe mm Ø 25 Ø 25 Ø 25
Notas: Datos de capacidad en condiciones estándar. Los datos reales variarán en función del lugar donde se instale el equipo y el uso que se le dé. Las dimensiones del cableado
eléctrico son aproximadas, se deberá calcular en función de las condiciones de la propia instalación.
