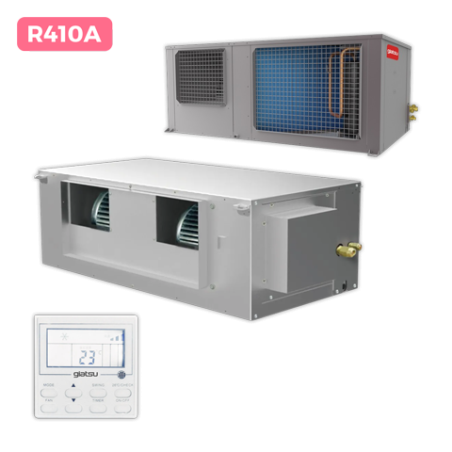

Aire HTW/GIATSU CONDUCTOS GIACCA220CEN2

CONJUNTO CONDUCTO ALTA PRESIÓN
Centrífuga invisible 14kW 16kW 22kW
Unidad interior silenciosa
Hasta 100m de longitud de tubería
150 Pa
Aquí va una característica principal
R-410A
Compresores y Diseño Filtros Función Auto-restart Control Bomba de
ventiladores compacto Antihielo cableado condensados
DC Inverter (OPCIONAL)
-NO INCLUIDO-
GIACCA140CEN GIACCA150CEN GIACCA200CEN GIACCA220CEN
UI GIA-CA150KOMP GIA-CA150KOMP GIA-CA200KOMP GIA-CA250KOMP
UE GIA-CEN-14KOMP GIA-CEN-16KOMP GIA-CEN-22KOMP GIA-CEN-22KOMP
CÓDIGO EAN 8435483843585 8435483841895 8435483843592 8435483841888
Unidad interior V, F, Hz 220-240/50 220-240/50 220-240/50 220-240/50
Alimentación eléctrica Unidad exterior V, F, Hz 380-415/50 380-415/50 380-415/50 380-415/50
RENDIMIENTO
Capacidad kW 14 16 22 22
Btu/h 48000 55000 76400 76400
Refrigeración Entrada de alimentación (UE) kW 6,8 7,3 11,5 11,5
Corriente (RLA) A 10 11 18 18
SEER 5,83 5,56 5,14 5,14
Capacidad kW 14 16 24 24
Btu/h 48000 55000 81800 81800
Calefacción Entrada de alimentación (UE) kW 5,6 6 9,5 9,5
Corriente (RLA) A 9 10 15 15
SCOP 3,51 3,51 3,47 3,47
Consumo máximo de entrada (UE) kW 8,5 8,5 14 14
Corriente máxima (UE) A 15 15 24 24
CARACTERÍSTICAS DE LA UNIDAD EXTERIOR (UE)
Tipo R410A R410A R410A R410A
Refrigerante Dispositivo de expansión EXV EXV EXV EXV
Carga de refrigerante g 3500 3500 7000 7000
Dimensiones netas (AxPxA) mm 1508×927×583 1508×927×583 2001×1656×675 2001×1656×675
Peso neto kg 173 173 300 300
Nivel de presión de sonido dB (A) ≤72 ≤72 ≤67 ≤67
Flujo de aire exterior m³/h 3600 5000 7000 7000
Presión estática Pa 90 90 90 90
CARACTERÍSTICAS DE LA UNIDAD INTERIOR (UI)
Refrigerante Tipo R410A R410A R410A R410A
Dimensiones netas (AxPxA) mm 1190x370x620 1190x370x620 1465x448x811 1465x448x811
Peso neto / bruto kg 47/51 47/51 102/113 102/113
Potencia sonora dB (A) 44~52 44~52 45~53 45~54
Caudal de aire m³/h 2300 2300 4000 4200
Consumo máximo de entrada kW 0,5 0,5 1,72 1,72
Tipo de expansión Electrónica Electrónica Electrónica Electrónica
Presión estática Pa 150 150 150 150
CONEXIONES (UE)
Tamaño de la tubería Líquido - Gas Pulg. 3/8” - 5/8” 3/8” - 5/8” 3/8” - 3/4” 3/8” - 3/4”
Longitud máx. de la tubería Longitud total de la tubería m 100 100 100 100
De UE a UI más lejana m 70 70 70 70
Max. longitud vertical Entre UE y UI (UE en plano superior) m 30 30 30 30
Entre UE y UI (UE en plano inferior) m 20 20 20 20
Cable de conexión Tamaño del cable de alimentación mm² 5*2.5 5*2.5 5*6 5*6
Tipo de cable de señal 3*1 apantallado 3*1 apantallado 3*1 apantallado 3*1 apantallado
CONEXIONES (UI)
Alimentación mm² 2.5*2+2.5(L≤20m) 2.5*2+2.5(L≤20m) 2.5*2+4(L≤20m) 2.5*2+4(L≤20m)
Eléctricas
4*2+2.5(20m<L≤50m) 4*2+2.5(20m<L≤50m) 4*2+4(20m<L≤50m) 4*2+4(20m<L≤50m)
Señal 0.75*2 apantallado 0.75*2 apantallado 0.75*2 apantallado 0.75*2 apantallado
Líquido - Gas Pulg. 3/8” - 5/8” 3/8” - 5/8” 1/2" - 7/8" 1/2" - 7/8"
Frigorí昀椀cas Desagüe mm Ø25 Ø25 Ø30 Ø30
Notas: Datos de capacidad en condiciones estándar. Los datos reales variarán en función del lugar donde se instale el equipo y el uso que se le dé. Las dimensiones del cableado
eléctrico son aproximadas, se deberá calcular en función de las condiciones de la propia instalación.
