Equipo BYWS352MA60P11 T.MED/ALTA

Monoblocchi
Ficha producto
Tipo Compacto
Montaje Pared
Código BYWS352MA60P11
Serie BYWS
Versión Acaballado
Ruido 39.2 dBA 10 m
Condensación Aire
Peso neto 92 kg

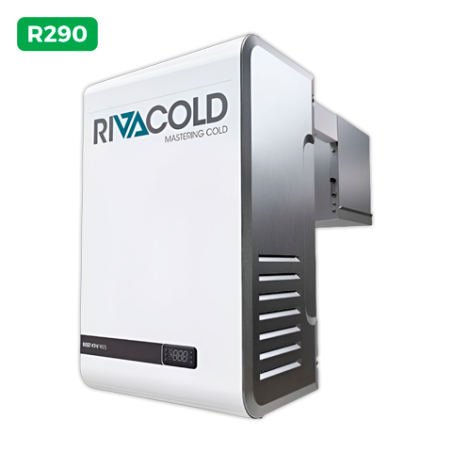

IMAGEN APROXIMADA DEL PRODUCTO
PED 0
Desescarche Gas caliente
Expansión Válvula
Aplicación MBP
Refrigerante R290
Dimensiones
Anchura L 711 mm
Profundidad P 1254 mm
Altura H 828 mm
Consumos
Potencia consumida 1680 W
Corriente absorbida 9.1 A
Condensador
Diámetro 350 mm
Caudal de aire 2540 m³/h
Evaporador
Núm. ventilador 1
Diámetro 350 mm
Caudal de aire 2740 m³/h
Flecha de aire 8 m
Compresor
Tipo Hermético
Núm. compresores 2
Marca EMBRACO
Voltaje 230/1/50
Cilindrada 2 X 18.7 cm³
Rivacold srl - Via Sicilia 7, Fraz. Montecchio 61022 Vallefoglia (PU) ITALY - Tel. 0721 919911
1
Monoblocchi
Datos técnicos - BYWS352MA60P11
Datos técnicos - BYWS352MA60P11
Rivacold srl - Via Sicilia 7, Fraz. Montecchio 61022 Vallefoglia (PU) ITALY - Tel. 0721 919911
2
Monoblocchi
Tabla de potencia frigorífica (W) - BYWS352MA60P11 - Refrigerante: R290
TA \ Tcella -5 °C 0 °C 5 °C 10 °C 15 °C
25 °C 2850 (36.3 m³) 3291 (53.5 m³) 3768 (80.3 m³) 4277 (124 m³) 4814 (203 m³)
32 °C 2670 (28.1 m³) 3085 (41.5 m³) 3533 (62.2 m³) 4009 (96.1 m³) 4509 (156 m³)
38 °C 2507 (21.6 m³) 2900 (32.3 m³) 3321 (48.4 m³) 3766 (74.1 m³) 4231 (118 m³)
43 °C 2367 (16.8 m³) 2738 (25.3 m³) 3134 (37.9 m³) 3552 (58 m³) 3987 (91.9 m³) (1)
(1) null
Datos según :
Gas Aspiración :+20°C
Subenfriamiento: 0K
Recalentamiento útil : 100%
Potencia absorbida Compresor :
Te -5°C (HBP); Tcond +50°C
Te -10°C (MBP); Tcond +50°C
Te -30°C (LBP); Tcond +50°C
Rivacold srl - Via Sicilia 7, Fraz. Montecchio 61022 Vallefoglia (PU) ITALY - Tel. 0721 919911
3
Monoblocchi

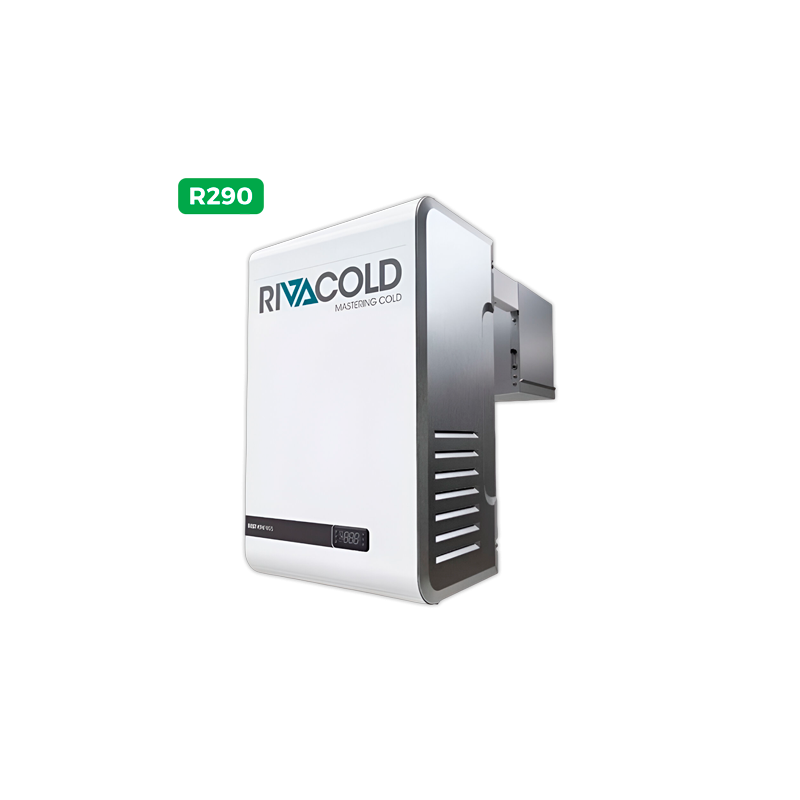

IMAGEN APROXIMADA DEL PRODUCTO
COMPONENTES PRINCIPALES PARTE MECÁNICA
• Compresores herméticos con protección térmica del motor
• Condensador con tubos de Ø5mm con estriado helicoidal interno
• Evaporador con tubos Ø5/16“ con estriado helicoidal interno
• Motoventiladores electrónicos tanto en el condensador como en el evaporador
• Válvula termostática mecánica de serie en toda la gama
• Descongelación a gas caliente
• Cubeta evaporación agua de condensación
• Carga de refrigerante R290 ≤ 150g a circuito
CIRCUITO DE CONTROL y PARTE ELÉCTRICA
• Presostato de seguridad en el lado de alta presión
• Micro puerta cableado con cable L= 2,5
• Cable de resistencia puerta en los modelos BT (L= 2,5m)
• Luz de la camára LED con cable L= 5m
• Cable de alimentación L= 2,5 m con enchufe eléctrico cableado
• Enchufe industrial (2P + E o 3P + N + E) 16 A
• Enchufe industrial (2P + T) 32 A solo en BEWx352MA80P11 y BEWx352LA60P11
CONTROL ELECTRÓNICO
• Cuadro de control con placa electrónica programable en base a las diferentes exigencias de utilización
• Cable de conexión para BMS (protocolo Modbus RTU) L=5 m
• Panel de mando en la máquina
ESTRUCTURA
• Bastidor autoportante de chapa galvanizada
• Carenado fácilmente desmontable para permitir un acceso rápido a los componentes en caso de inspección o mantenimiento
• Kit de fijación compuesto por tornillos y arandelas para fijar el monobloque a la pared de la camár y una masilla selladora en tiras para el aislamiento
OPCIONAL
• Kit tapón suministrado para los modelos accaballado (WS): 100mm, 150mm, 200mm
• Kit prolongación cables L=5m y L=10m (cable de luz de cámara, resistencia puerta i micro puerta)
• Predisposición Master & Slave (cable L=5m)
Rivacold srl - Via Sicilia 7, Fraz. Montecchio 61022 Vallefoglia (PU) ITALY - Tel. 0721 919911
4
