Equipo BYWS302LA50P11 T.BAJA

Monoblocchi
Ficha producto
Tipo Compacto
Montaje Pared
Código BYWS302LA50P11
Serie BYWS
Versión Acaballado
Ruido 34.5 dBA 10 m
Condensación Aire
Peso neto 81 kg

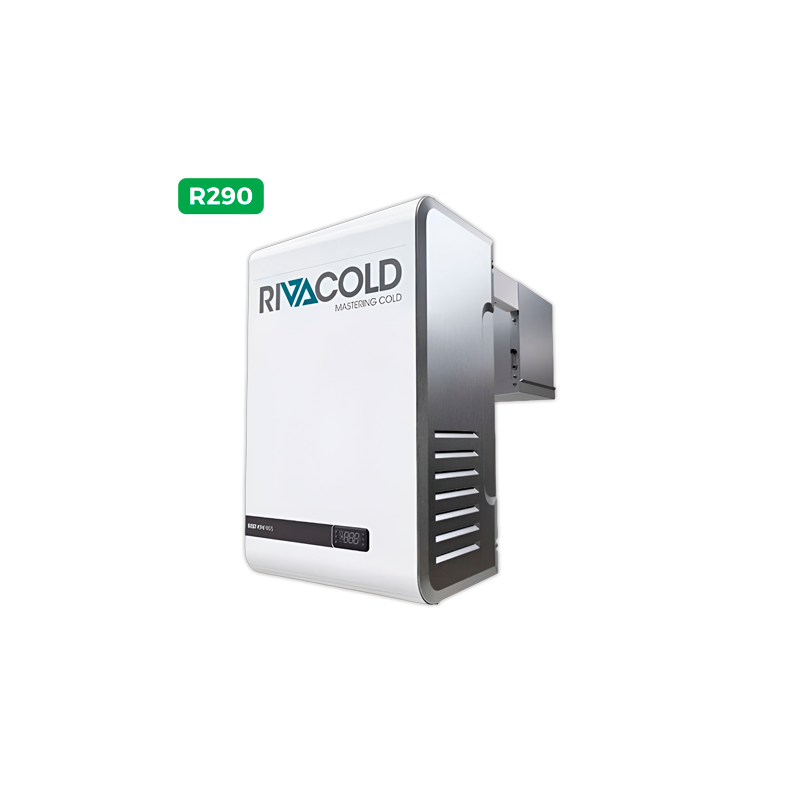

IMAGEN APROXIMADA DEL PRODUCTO
PED 0
Desescarche Gas caliente
Expansión Válvula
Aplicación LBP
Refrigerante R290
Dimensiones
Anchura L 671 mm
Profundidad P 975 mm
Altura H 828 mm
Consumos
Potencia consumida 1295 W
Corriente absorbida 7 A
Condensador
Diámetro 300 mm
Caudal de aire 1200 m³/h
Evaporador
Núm. ventilador 2
Diámetro 200 mm
Caudal de aire 1000 m³/h
Flecha de aire 6.5 m
Compresor
Tipo Hermético
Núm. compresores 2
Marca EMBRACO
Voltaje 230/1/50
Cilindrada 2 X 21 cm³
Rivacold srl - Via Sicilia 7, Fraz. Montecchio 61022 Vallefoglia (PU) ITALY - Tel. 0721 919911
1
Monoblocchi
Datos técnicos - BYWS302LA50P11
Datos técnicos - BYWS302LA50P11
Rivacold srl - Via Sicilia 7, Fraz. Montecchio 61022 Vallefoglia (PU) ITALY - Tel. 0721 919911
2
Monoblocchi
Tabla de potencia frigorífica (W) - BYWS302LA50P11 - Refrigerante: R290
TA \ Tcella -25 °C -20 °C -15 °C -10 °C -5 °C
25 °C 1411 (15.5 m³) 1684 (25.7 m³) 1988 (41.7 m³) 2320 (69.2 m³) 2678 (121 m³)
32 °C 1316 (10.3 m³) 1579 (18.2 m³) 1870 (29.4 m³) 2185 (48.1 m³) 2522 (81.1 m³)
38 °C 1232 (7.8 m³) 1483 (11.7 m³) 1759 (21.2 m³) 2057 (34.2 m³) 2373 (56.1 m³)
43 °C 1158 (6.1 m³) 1398 (9.1 m³) 1660 (14.9 m³) 1941 (25.1 m³) 2237 (40.5 m³)
Datos según :
Gas Aspiración :+20°C
Subenfriamiento: 0K
Recalentamiento útil : 100%
Potencia absorbida Compresor :
Te -5°C (HBP); Tcond +50°C
Te -10°C (MBP); Tcond +50°C
Te -30°C (LBP); Tcond +50°C
Rivacold srl - Via Sicilia 7, Fraz. Montecchio 61022 Vallefoglia (PU) ITALY - Tel. 0721 919911
3
Monoblocchi

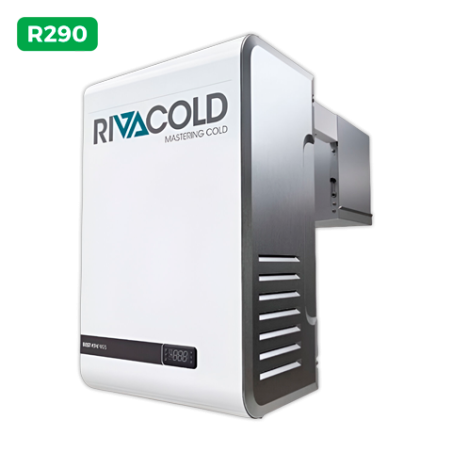

IMAGEN APROXIMADA DEL PRODUCTO
COMPONENTES PRINCIPALES PARTE MECÁNICA
• Compresores herméticos con protección térmica del motor
• Condensador con tubos de Ø5mm con estriado helicoidal interno
• Evaporador con tubos Ø5/16“ con estriado helicoidal interno
• Motoventiladores electrónicos tanto en el condensador como en el evaporador
• Válvula termostática mecánica de serie en toda la gama
• Descongelación a gas caliente
• Cubeta evaporación agua de condensación
• Carga de refrigerante R290 ≤ 150g a circuito
CIRCUITO DE CONTROL y PARTE ELÉCTRICA
• Presostato de seguridad en el lado de alta presión
• Micro puerta cableado con cable L= 2,5
• Cable de resistencia puerta en los modelos BT (L= 2,5m)
• Luz de la camára LED con cable L= 5m
• Cable de alimentación L= 2,5 m con enchufe eléctrico cableado
• Enchufe industrial (2P + E o 3P + N + E) 16 A
• Enchufe industrial (2P + T) 32 A solo en BEWx352MA80P11 y BEWx352LA60P11
CONTROL ELECTRÓNICO
• Cuadro de control con placa electrónica programable en base a las diferentes exigencias de utilización
• Cable de conexión para BMS (protocolo Modbus RTU) L=5 m
• Panel de mando en la máquina
ESTRUCTURA
• Bastidor autoportante de chapa galvanizada
• Carenado fácilmente desmontable para permitir un acceso rápido a los componentes en caso de inspección o mantenimiento
• Kit de fijación compuesto por tornillos y arandelas para fijar el monobloque a la pared de la camár y una masilla selladora en tiras para el aislamiento
OPCIONAL
• Kit tapón suministrado para los modelos accaballado (WS): 100mm, 150mm, 200mm
• Kit prolongación cables L=5m y L=10m (cable de luz de cámara, resistencia puerta i micro puerta)
• Predisposición Master & Slave (cable L=5m)
