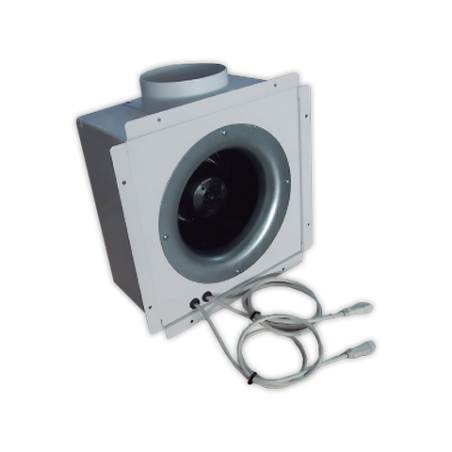

Kit Convertir Centrifugo OPT-RAD-FA1X300

FA
LA POTENCIA MÁS COMPACTA
+ KIT RADIAL - Creando Soluciones
VERSÁTIL Y EFICAZ
Equipos compactos de pared, preparados para
003-040 003-034 003-040 incorporar nuestro KIT RADIAL y conducir el aire caliente
de condensación, sin necesidad de sustituir el equipo.
La conducción y/o la extracción se realiza por medio de
un ventilador radial acoplable, en múltiples posiciones,
al carrozado del equipo.
MÁS EFICIENCIA
Menor consumo de los equipos de climatización.
No hay aportaciones innecesarias de calor.
Permite aprovechar el calor de condensación.
CREAMOS SOLUCIONES
Nuestro Kit Radial FA, puede montarse a posteriori en
el equipo estándar.
Incluye todos los componentes para su montaje y éste
se realiza de forma fácil y rápida.
Despreocúpese, nuestro equipo se adaptará a sus
necesidades actuales o futuras.
Descarga
orientable a 90º
DIMENSIONES - mm
A A
KIT
RADIAL
C Ø
D B
Modelo Kit
Versátil y e昀椀caz, A B C D Ø e
más e昀椀ciente OPT-RAD-FA1x250-P 270 299 344 304 150
OPT-RAD-FA1X300-P 325 549 379 354 197
OPT-RAD-FA1X350-P 405 589 449 416 247
FA
Equipos Código Kit
003-012 003-009
OPT-RAD-FA1X250
016-028 012-016
OPT-RAD-FA1X300

034-040 020-034 OPT-RAD-FA1X350
¢ ¢
Nuevo carenado con aperturas
de aire modi昀椀cadas para permitir
el montaje del Kit Radial. A - Compactos de pared
F
DATOS PARA EL MONTAJE
CONEXIONADO ELÉCTRICO MONTAJE
Fácil, muy fácil 1 2
►
►
Quitar los tornillos y desmontar Quitar los cuatro tornillos
Conectar electricamente el kit radial el panel frontal indicados y guardarlos
al cuadro mediante el conector para el punto 4
3 4 5
CONDUCCIÓN DEL AIRE
Posicionar el kit Radial Coger los cuatro tornillos Volver a montar
sobre el monoblock (del punto 2) y atornillar dos el panel frontal
El conducto puede ser del mismo en cada lado para 昀椀jar el kit
diámetro de salida del Kit radial al monoblock
(ø 120 – 150 mm s/modelo). ATENCIÓN
La longitud del conducto no
debe superar los 10 - 15m en
El Kit no puede instalarse sin conducto.
línea recta o su pérdida de carga
Si el Kit se instala sin conducto, Rivacold srl. declina cualquier Apto para
equivalente.
responsabilidad por su mal funcionamiento. montaje
Se aconseja utilizar conductos de El instalador es responsable del cumplimiento de la normativa a posteriori
interior liso para facilitar el 昀氀ujo
de aplicación en cada caso, en lo referente a las normas de
del aire.
descarga de aire del local.
