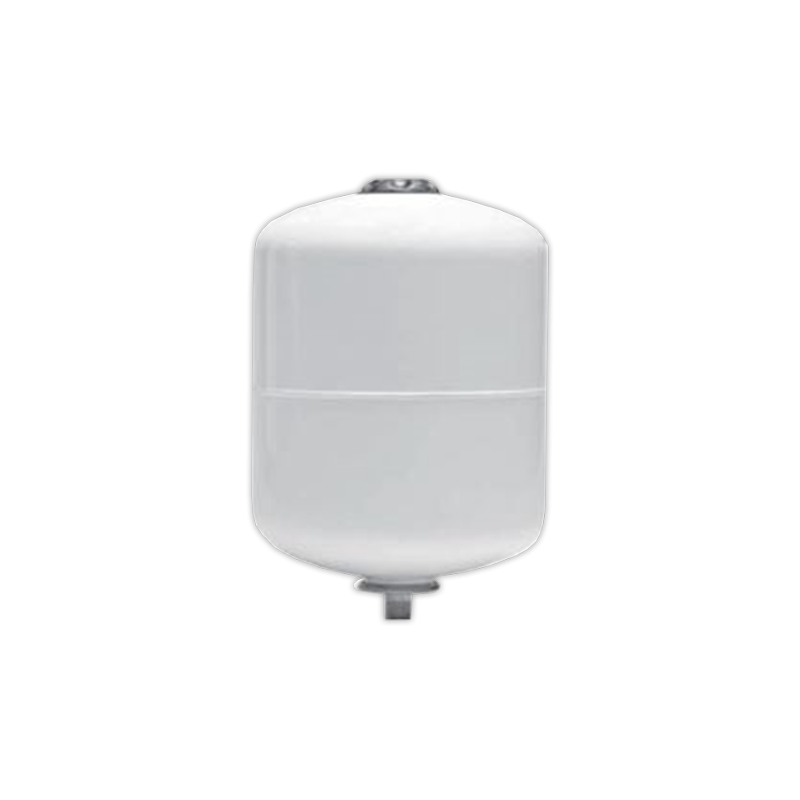

Vaso expansion para ACS GVT-2

GVT
VASOS DE EXPANSIÓN PARA ACS
EXPANSIÓN VESSEL FOR ACS
Aplicaciones Applications
Vaso de expansión para ACS Expansion vessel for ACS
con membrana apta para el
consumo. with membrane 昀椀t for
consumption
Sirve para absorber el aumento They serve for absorb the
de presión del agua que se increase in water pressure
origina en el circuito de ACS that originates in the DHW circuit
cuando se calienta el agua. when the water is heated
El vaso de expansión se instala The expansion tank is installed
para evitar que el aumento de to prevent the pressure increase
presión dañe las tuberías u otros from damaging the pipes or other
componentes del sistema.
components of the system.
Se recomienda colocar el vaso It is recommended to place
de expansión en la tubería de the expansion vessel in the
retorno, lo más cerca posible de return pipe, as close as possible
la caldera, preferentemente en el
lado de aspiración de la bomba to the boiler, preferably on the
suction side of the recirculating
recirculadora. pump
Materiales Materials
Membrana EPDM EPDM Membrane
Limitaciones Limitations
Temperatura mínima Minimum water
del agua: 0°C. temperature: 0°C
Temperatura máxima Maximum water
del agua: + 90°C. temperature: +90°C
MODELO PRESIÓN PRESIÓN LITROS DIAMETRO ALTURA CONEXIÓN CODIGO CANTIDAD
MAXIMA (Bar) PRECARGA (Bar) (mm) (mm) EAN Pallet
GVT - 2 2 125 237 1/2 " 8436028584345 160
GVT - 5 5 160 325 3/4 " 8436028584352 96
GVT - 8 8 200 330 3/4 " 8436028584369 77
8 2
GVT - 12 12 270 310 3/4 " 8436028584376 48
GVT - 19 19 270 415 3/4 " 8436028584383 30
GVT - 24 24 290 460 1" 8436028584390 30
VÁLVULA DE RETENCION PARA VASO DE EXPANSIÓN
GIC 5710 (3/4”) GIC 5710 (3/4”)
Código EAN – 8436028586516 EAN code – 8436028586516
Presión máxima de entrada: Maximum inlet pressure:
10 bar. 10 bar
Temperatura máxima Maximum service
de servicio: 115 ºC. temperature: 115 ºC
Válvula pequeña con tornillo. Small screw valve
Caja de 84 unidades Box of 84 units
- 66 -
www.gut.es
