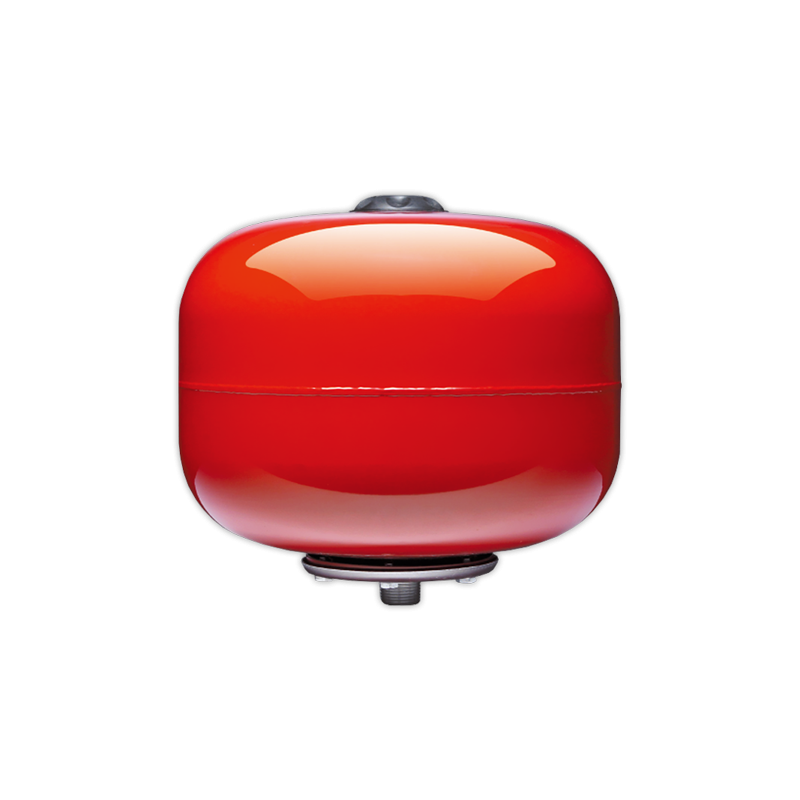

Vaso expansion multifuncion GUT-24

GUT
VASOS DE EXPANSIÓN MULTIFUNCIÓN
MULTIFUNCTION EXPANSIÓN VESSEL
Aplicaciones Applications
Vasos de expansión aptos para Expansion vessels suitable for
instalaciones de agua fría, ACS cold water, DHW or heating
o calefacción con membrana installations with replaceable
recambiable. membrane APLICACIONES DOMESTICAS
El vaso de expansión sirve The expansion vessel is used to
para absorber el aumento absorb the increase in water
de presión del agua que se pressure that originates in the
origina en el circuito de ACS o ACS or heating circuit when
calefacción cuando se calienta the water is heated How does it
el agua. ¿Cómo funciona?
Muy sencillo: al calentarse, el work? Very simple: when heated,
the water expands and presses
agua se expande y presióna on the elastic membrane,
la membrana elástica, compressing the air or gas
comprimiendo el aire o gas que contained in the other part of
contiene la otra parte del vaso. the glass
Al ser membrana recambiable: Being an interchangeable
permiten ampliar su vida útil
a través de repuestos de la membrane: they allow to extend
its useful life through membrane
membrana. Se asegura que el spare parts It ensures that the
agua no tiene contacto con el water does not have contact
interior metálico del depósito, with the metal interior of the
evitando la corrosión y la tank, avoiding corrosion and
posible aparición de bacterias. the possible appearance of
bacteria
Materiales Materials
EPDM hasta 100 litros EPDM up to 100 liters
BUTYL de 150 a 500 litros BUTYL from 150 to 500 liters
Limitaciones Limitations
Temperatura mínima Minimum water
del agua: - 10° C.
temperature: -10° C.
Temperatura máxima Maximum water
del agua: + 99° C. temperature: +99°C
MODELO PRESIÓN PRESIÓN LITROS DIAMETRO ALTURA CONEXIÓN CODIGO CANTIDAD
MAXIMA (Bar) PRECARGA (Bar) (mm) (mm) EAN Pallet
GUT 24 8 1.5 24 350 390 1" 8436028584284 30
GUT 24H 8 1.5 24 290 450 1" 8436028584529 30
GUT 50H 10 1.5 50 435 375 1" 8436028584512 16
GUT 50V 10 1.5 50 400 600 1" 8436028584505 12
GUT 100 10 1.5 100 450 870 1" 8436028584468 8
GUT 150 10 2 150 500 1080 1" 8436028584475 3
GUT 200 10 2 200 628 1135 1 1/2" 8436028584482 2
GUT 300 10 2 300 628 1360 1 1/2" 8436028584499 2
GUT 500 10 2 500 790 1465 1 1/2” 8436028586950 1
- 37 -
www.gut.es
