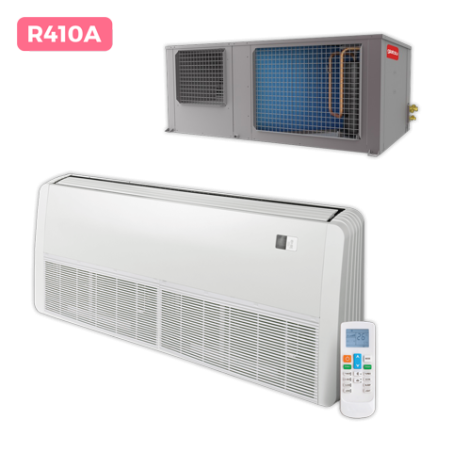

Aire HTW/GIATSU SUELO/TECHO GIAC90STCEN2

CONJUNTO DE SUELO-TECHO
Centrífuga invisible 10kW 14kW 16kW
Ideal para instalaciones sin falso techo
Amplia gama de potencias
R-410A Turbo
Compresores y Diseño Display LED Auto-swing Botón Turbo Múltiples
ventiladores compacto posiciones
DC Inverter
GIAC90STCEN GIAC140STCEN GIAC160STCEN
UI GIA-90STKOMP GIA-140STKOMP GIA-160STKOMP
UE GIA-CEN-10KOMP GIA-CEN-14KOMP GIA-CEN-16KOMP
CÓDIGO EAN 8435483841932 8435483841949 8435483841956
Unidad interior V, F, Hz 220-240/50 220-240/50 220-240/50
Alimentación eléctrica Unidad exterior V, F, Hz 220-240/50 380-415/50 380-415/50
RENDIMIENTO
Capacidad kW 10 14 16
Btu/h 34100 48000 55000
Refrigeración Entrada de alimentación (UE) kW 4,3 6,8 7,3
Corriente (RLA) A 18,6 10 11
SEER 6,52 5,83 5,56
Capacidad kW 11,2 14,2 16,2
Btu/h 38200 48000 55000
Calefacción Entrada de alimentación kW 4,1 5,6 6
Corriente (RLA) A 18,1 9 10
SCOP 4,2 3,51 3,51
Consumo máximo de entrada (UE) kW 4,7 8,5 8,5
Corriente máxima (UE) A 26 15 15
CARACTERÍSTICAS DE LA UNIDAD EXTERIOR (UE)
Tipo R410A R410A R410A
Refrigerante Dispositivo de expansión EXV EXV EXV
Carga de refrigerante g 2600 3500 3500
Dimensiones netas (AxPxA) mm 1508×927×583 1508×927×583 1508×927×583
Peso neto kg 141 173 173
Nivel de presión de sonido dB (A) ≤65 ≤72 ≤72
Flujo de aire exterior m³/h 3600 3600 5000
Presión estática Pa 90 90 90
CARACTERÍSTICAS DE LA UNIDAD INTERIOR (UI)
Dimensiones netas (AxPxA) mm 1245x680x240 1670x680x240 1670x680x240
Peso neto kg 38 51 51
Potencia sonora dB (A) 44~50 45~52 45~52
Caudal de aire m³/h 1500 2300 2300
Rango de temp. seleccionable ºC 16~32 16~32 16~32
Refrigerante Tipo R410A R410A R410A
CONEXIONES (UE)
Tamaño de la tubería Líquido - Gas Pulg. 3/8” - 5/8” 3/8” - 5/8” 3/8” - 5/8”
Longitud total de la tubería m 100 100 100
Longitud máx. de la tubería De UE a UI más lejana m 70 70 70
Desde el 1r distribuidor interior m 20 20 20
hasta la IU más lejana
Entre UE y UI (UE higher) m 30 30 30
Max. longitud vertical Entre UE y UI (UE lower) m 20 20 20
Entre UIs m 8 8 8
Cable de conexión Tamaño del cable de alimentación mm² 3*6 5*2.5 5*2.5
Tipo de cable de señal 3*1 apantallado 3*1 apantallado 3*1 apantallado
CONEXIONES (UI)
Alimentación mm² 2X2,5+T 2X2,5+T 2X2,5+T
Eléctricas Interconexión mm² 2x0,75 Apantallado 2x0,75 Apantallado 2x0,75 Apantallado
Líquido - Gas Pulg. 3/8 - 5/8 3/8 - 5/8 3/8 - 5/8
Frigorí昀椀cas Desagüe mm Ø 25 Ø 25 Ø 25
Notas: Datos de capacidad en condiciones estándar. Los datos reales variarán en función del lugar donde se instale el equipo y el uso que se le dé. Las dimensiones del cableado
eléctrico son aproximadas, se deberá calcular en función de las condiciones de la propia instalación.
