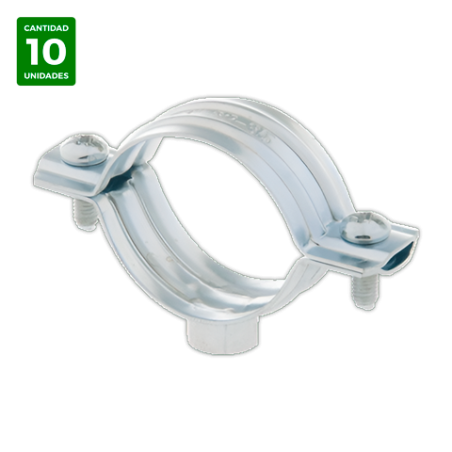

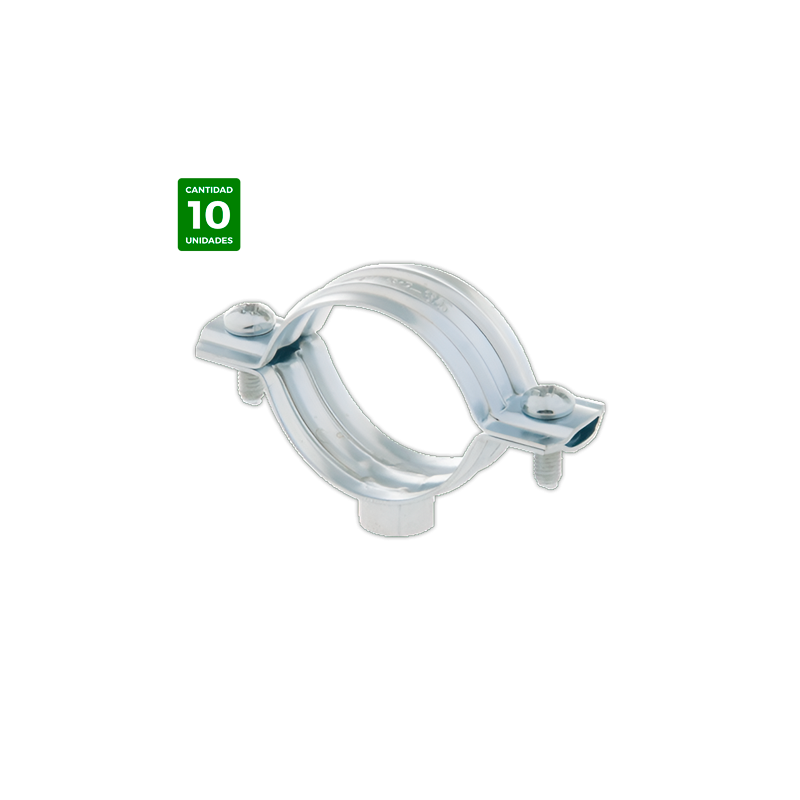

Abrazadera Reforzada M8 Ø 35 (pack de 10 uds)

ABRAZADERAREFORZADA M8
Fabricada en acero zincado. Nervios de refuerzo en toda la
abrazadera. Tornillos laterales M-5 imperdibles mediante juntas de
PVC. Tuerca M-8 soldada para fijación de tornillos o varilla roscada.
Para la fijación de tubos pesados de cobre, PVC y acero.
Medida Rango Pulg. Rosca R. (M) Fleje Caja
18 18-22 3/8 M8 M5 1 x 20 100
22 22-26 1/2 M8 M5 1 x 20 100
28 26-30 3/4 M8 M5 1 x 20 100
35 31-36 1 M8 M5 1 x 20 100
42 38-43 1.1/4 M8 M5 1,2 x 20 100
48 45-52 1.1/2 M8 M5 1,2 x 20 100
54 53-59 – M8 M5 1,2 x 20 100
60 59-65 2 M8 M5 1,2 x 20 50
Medida Carga de ruptura (KN) Carga recomendada (KN)
3/8” – 1” 3,9 1,3
1.1/4” – 2” 4,8 1,6
CERTIFICADO DE CALIDAD
FECHA: 27-06-2014
CARACTERISTICAS ESPECIFICACIONES CONTROL CALIDAD
Abrazaderas M8 18 a 60 mm. OK
Materia Prima Acero OK
Espesor Hasta 42 (1 mm) * / > a 42 (1,2 mm.) ** OK
Ancho 20 mm . OK
Tuerca Rosca M-8 OK
Tornillos Tornillo lateral M-5 + arandelas anti-pérdida OK
Acabado/Protección Zincado OK
Ensayos Carga máxima recomendable 130*/ 165** Kgrs. OK
