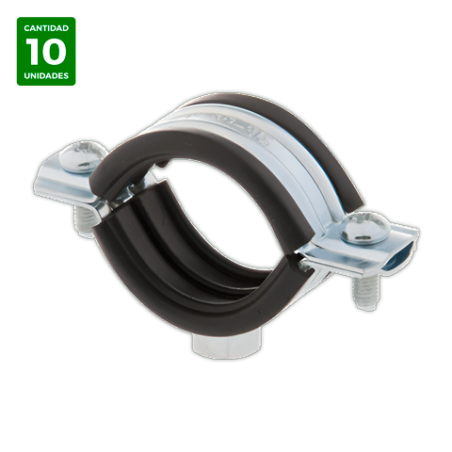

Abrazadera Isofonica M8 Ø 18 (pack de 10 uds)

ABRAZADERAISOFÓNICAM8
Fabricada en acero zincado. Goma EPDM para aislamiento e
insonorización DIN 4109. Tornillos laterales M-5 imperdibles
mediante juntas de PVC con cabeza mixta para destornillador plano
y philips. Tuerca M-8 soldada para fijación de tornillos o varilla
roscada. Temperaturas máximas de trabajo -30º / 110º. Para la
fijación de tubos pesados de cobre, PVC y acero.
Medida Rango Pulg. Rosca R. (M) Fleje Caja
15 11-15 – M8 M5 1×20 100
18 16-20 3/8 M8 M5 1×20 100
22 20-24 1/2 M8 M5 1×20 100
28 25-30 3/4 M8 M5 1×20 100
35 32-37 1 M8 M5 1×20 100
42 39-46 1.1/4 M8 M5 1,2×20 100
48 47-53 1.1/2 M8 M5 1,2×20 100
54 53-59 – M8 M5 1,2×20 100
60 59-66 2 M8 M5 1,2×20 50
Medida Carga de ruptura (KN) Carga recomendada (KN)
3/8” – 1” 3,9 1,3
1.1/4” – 2” 4,8 1,6
CERTIFICADO DE CALIDAD
FECHA: 14-06-2016
CARACTERISTICAS ESPECIFICACIONES CONTROL CALIDAD
Abrazaderas isofónicas
ligeras M-8 18 a 60 mm. OK
Materia Prima Acero OK
Espesor Hasta 42 (1 mm) * / > a 42 (1,2 mm.) ** OK
Ancho 20 mm . OK
Tuerca Rosca M-8 OK
Tornillos Tornillo lateral M-5 + arandelas anti-pérdida OK
Goma EPDM (aisla e insonoriza) OK
Aislamiento acústico 18 dB OK
Temperatura -30° / +110° OK
Acabado/Protección Zincado OK
Ensayos Carga máxima recomendable 130*/ 165** Kgrs. OK
