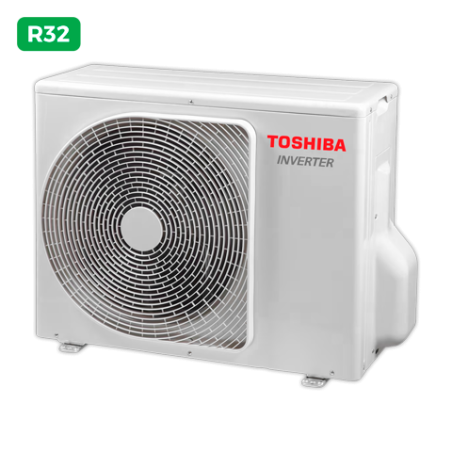

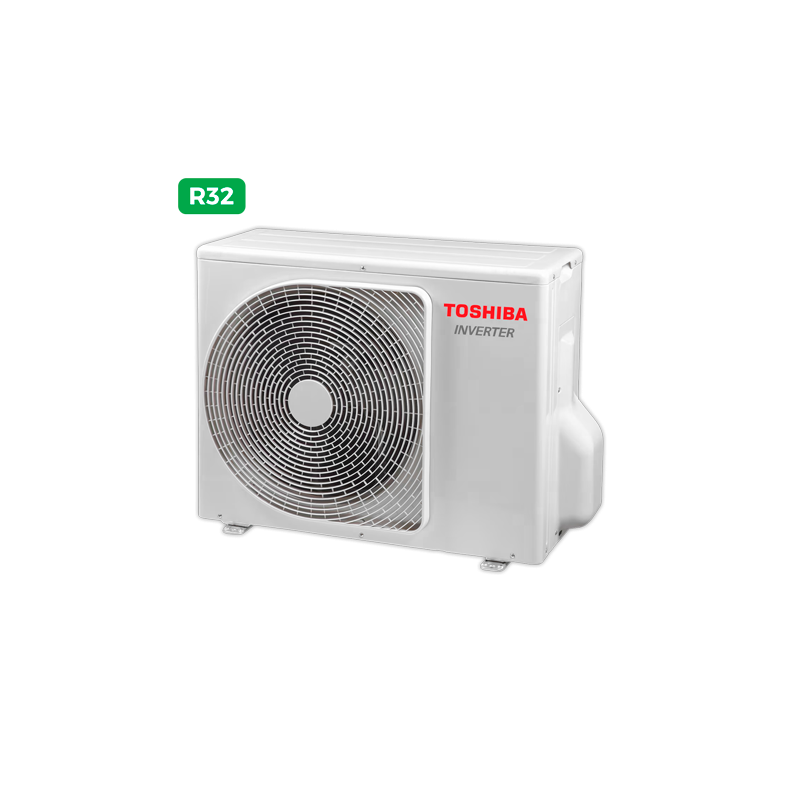

Aire TOSHIBA M-EXTERIOR RAS-2M14U2AVG-E

RESIDENCIAL n MULTISPLIT R32
Características
Unidad exterior Multisplit Multisplit Multisplit Multisplit Multisplit Multisplit Multisplit
2-estancias 2-estancias 2-estancias 3-estancias 3-estancias 4-estancias 5-estancias
RAS-2M10U2AVG-E RAS-2M14U2AVG-E RAS-2M18U2AVG-E RAS-3M18U2AVG-E RAS-3M26U2AVG-E RAS-4M27U2AVG-E RAS-5M34U2AVG-E
Capacidad refrigeración kW 3,3 4,0 5,2 5,2 7,5 8,0 10,0
Capacidad refrigeración kW 1,25 - 3,9 1,6 - 4,9 1,7 - 6,2 2,4 - 6,5 4,1 - 9,0 4,2 - 9,3 3,7 - 11,0
(mín. - máx.)
Consumo kW C 0,76 0,92 1,34 1,17 2,00 2,29 2,98
EER W/W 4,35 4,35 3,88 4,44 3,75 3,50 3,36
SEER 6,73 6,73 6,90 6,8 6,19 6,11 6,31
Clase de eficiencia C A++ A++ A++ A++ A++ A++ A++
energética
acción kW 4,0 4,4 5,6 6,8 9,0 9,0 12,0
Capacidad calef
Capacidad calefacción kW 1,00 - 4,90 1,30 - 5,20 1,30 - 7,50 1,90 - 8,00 2,0 - 11,2 2,9 - 11,7 2,7 - 14,0
(min. - max.)
Consumo kW H 0,81 0,89 1,19 1,58 2,20 1,93 2,83
COP W/W 4,94 4,94 4,71 4,30 4,09 4,67 4,24
SCOP 4,60 4,60 4,60 4,60 4,44 4,26 4,08
Clase de eficiencia H A++ A++ A++ A++ A+ A+ A+
energética
Datos físicos de la unidad exterior
Unidad exterior Multisplit Multisplit Multisplit Multisplit Multisplit Multisplit Multisplit
2-estancias 2-estancias 2-estancias 3-estancias 3-estancias 4-estancias 5-estancias
RAS-2M10U2AVG-E RAS-2M14U2AVG-E RAS-2M18U2AVG-E RAS-3M18U2AVG-E RAS-3M26U2AVG-E RAS-4M27U2AVG-E RAS-5M34U2AVG-E
3
Caudal de aire m/h - l/s C 1863-517 1863-517 2107-585 2177-605 2508-696 2508-696 3426-951
Nivel presión sonora dB(A) C 45 45 47 49 48 48 52
Nivel potencia sonora dB(A) C 58 58 60 62 63 63 66
Rango funcionamiento °C C -10/46 -10/46 -10/46 -10/46 -10/46 -10/46 -10/46
3
Caudal de aire m/h - l/s H 1863-517 1863-517 2038-566 2107-585 2508-696 2508-696 3666-1018
Nivel presión sonora dB(A) H 46 46 50 50 49 49 55
Nivel potencia sonora dB(A) H 59 59 63 63 64 64 68
Rango funcionamiento °C H -20/24 -20/24 -20/24 -20/24 -15/24 -15/24 -15/24
Dimensiones (HxWxD) mm 630 x 800 x 300 630 x 800 x 300 630 x 800 x 300 630 x 800 x 300 890 x 900 x 320 890 x 900 x 320 890 x 900 x 320
Peso kg 38 43 45 46 72 72 78
Tipo de compresor DC Single Rotary DC Twin Rotary DC Twin Rotary DC Twin Rotary DC Twin Rotary DC Twin Rotary DC Twin Rotary
Conexiones 1/4" x 2 1/4" x 2 1/4" x 2 1/4" x 2 3/8" x 1 + 1/2"×2 3/8" x 2 + 1/2"×2 3/8" x 3 + 1/2"×2
abocardadas - gas
Conexiones 3/8" x 2 3/8" x 2 3/8" x 2 3/8" x 2 + 1/2"×1 1/4" x 3 1/4" x 4 1/4" x 5
abocardadas - líquido
Long. máx. tubería m 15/20 20/30 20/30 25/50 25/ 70 25 / 70 25 / 80
(por unidad/total)
Diferencia máx. altura m 10 10 10 10 15 15 15
Longitud de tubería m 20 30 30 50 40 40 40
precarga
Carga adicional gr/m — — — — 20 20 20
Alimentación V-ph-Hz 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50
C: Modo refrigeración
H: Modo calefacción
RAS-2M14U2AVG-E
Combinación Cap. de refrigeración (kW) Corriente Lot.10 Cap. de calefacción (kW) Corriente Lot.10
Estado de de func. de func.
operación A B C D E A B C D E nominal Pdc SEER Clase A B C D E nominal Pdh SCOP Clase
(A) (A)
7 - 2,00 - - - - - 2,00 - - - - -
1 estancia* 10 - 2,70 - - - - - 4,00 - - - - -
13 - 3,70 - - - - - 4,40 - - - - -
7 7 2,00 2,00 4,87 4,0 6,55 A++ 2,20 2,20 4,53 3,1 4,31 A+
10 7 2,30 1,70 4,54 4,0 6,58 A++ 2,63 1,77 4,48 3,1 4,33 A+
13 7 2,60 1,40 4,44 4,0 6,65 A++ 2,73 1,67 4,34 3,1 4,37 A+
2 estancias
10 10 2,00 2,00 4,44 4,0 6,63 A++ 2,20 2,20 4,39 3,1 4,35 A+
13 10 2,31 1,69 4,40 4,0 6,70 A++ 2,30 2,10 4,29 3,1 4,39 A+
13 13 2,00 2,00 4,35 4,0 6,73 A++ 2,20 2,20 4,20 3,1 4,6 A++
