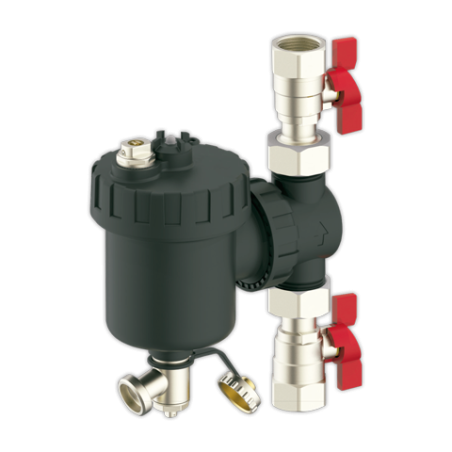

TIEMME Filtro lodos desfangador magnetico - Ref. 4815080000000

INSTRUCIONES DE USO
DESFANGADOR MAGNÉTICO
Instrucciones antes de usar Diagrama de principio
Manual de usuario BARRA MAGNETICA
Inserte la varilla magnética para una limpieza
Este manual describe las características del producto y las operaciones de instalación en más conveniente.
detalle. Lea todas las partes de este manual cuidadosamente antes de usar. El derecho a Abra la válvula de drenaje y retire la varilla
realizar cambios en la versión existente está reservado sin previo aviso. magnética fácilmente (no es necesario
desenroscar la tapa) para completar el
Inspección preliminar drenaje del sistema.
Después de recibir el producto, abra el paquete y verifique si la apariencia del paquete está
dañada. La información en la placa de identificación del producto coincide con el modelo
que seleccionó. Si hay alguna inconsistencia o incertidumbre en la apariencia, especificacio-
nes, etc., comuníquese con el proveedor de inmediato para explicar la causa del defecto. No
lo use si tiene alguna duda sobre la instalación del producto.
Advertencia
El separador de suciedad magnético tiene imanes fuertes con un fuerte efecto de campo
magnético. Siempre preste atención durante la instalación y el mantenimiento. No coloque el
núcleo magnético junto a ningún dispositivo electrónico para evitar daños en el dispositivo.
Principio
El desfangador magnético de suciedad se instala en sistemas solares y de
calefacción, para separar permanentemente el aire, la suciedad y las impurezas
magnéticas del sistema.
Elimine el ruido del sistema, reduzca la pérdida de calor en la superficie de
calentamiento y evite los daños causados por la combustión en seco de la máquina
al instalar la bomba de circulación. El separador magnético de suciedad FERCO
está diseñada para separar partículas sueltas del agua del sistema y descargarlo de
de este de manera controlada. De lo contrario, estos contaminantes caerán en la
válvula de control y la bomba de circulación, causando la ruptura de los
FILTRO DE PERLAS
dispositivos. Cuando el separador de suciedad se llena con agua, la perla del filtro
flotará y formará una película en el filtro. Por lo tanto, las impurezas se
bloquearán por el estrecho espacio entre las perlas. Cuando se abre la
válvula de drenaje, las impurezas caerán con las perlas y se drenaránpor
flujo de agua.
Producto
Despiece
NO Nombre
. 1 Barra magnética
2-1 Válvula ventilación
2-2 Junta tórica
2-3 Inserto de latón
2-4 Tapón de rosca
Spanner 3 Junta
4 Muelle
5-1 Colador interno
5-2 Perlas
5-3 Carcasa del filtro
6 CUerpo
7 Válvula drenado
8-1 Junta
8-2 abrazadera
8-3 Tapón de rosca
Brass valve 8-4 Parte del cuerpo
9-1 Junta sin asbesto
Non-asbestos gaskets 9-2 Válvula de bola
Magnetic dirt separator 10 Llave
11 Llave
Dimensión
Posición de montaje Instalación
Sin sellar / abierto ventilado 1 2 3
System
4 5 6
Sistema sellado: 222mm
7 8 9
