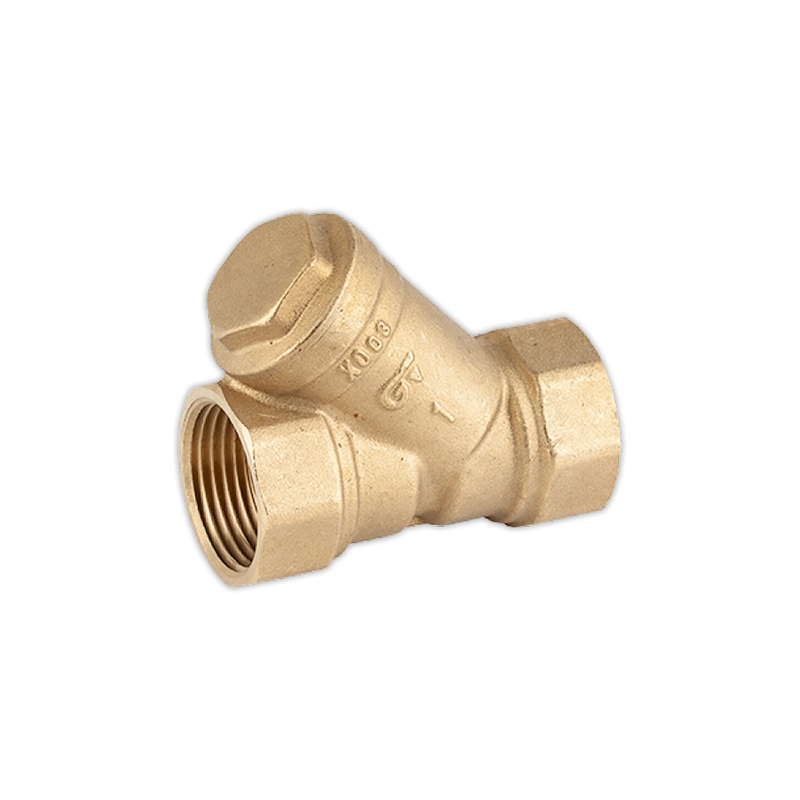

Filtro tipo Y GENEBRE 1-1/4¨

GENEBRE S.A. ꞏAvda. Joan Carles I, 46-48 ꞏ EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 ꞏ Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es

Art.: 3302

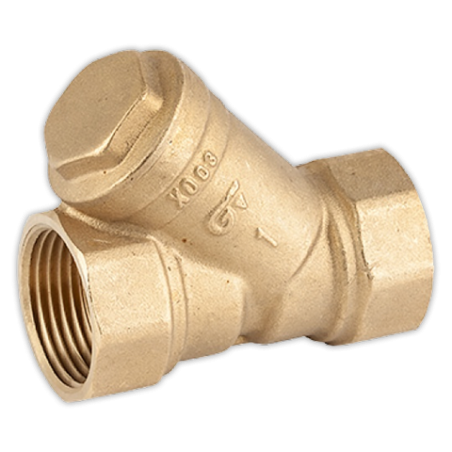

Filtro colador tipo “Y” latón /
“Y” Type brass strainer filter

Características Features
1. Construcción en latón (ver lista de materiales) 1. Brass construction (see materials list)
2. Extremos roscados Gas (BSP) hembra según ISO 2. Gas (BSP) threaded ends female according to
228/1 ISO 228/1
3. Presión máxima de trabajo 16 bar (PN-16) 3. Maximum working pressure 16 bar (PN-16)
4. Temperatura de trabajo desde -20ºC a 100ºC 4. Working temperature from -20ºC to 100ºC
5. Tamiz en acero inoxidable AISI 304 5. Sieve in stainless steel AISI 304
6. Junta tapa O-ring en NBR 6. NBR O-ring cap gasket



Nº Denominación / Name Material Acabado Superficial / Surface
Treatment
1 Cuerpo / Body Latón / Brass CW617N (1/2" - 3") Granallado / Peened
Latón / Brass CS754S (4")
2 Tapa / Cap Latón / Brass CW617N Granallado / Peened
3 Junta / Joint NBR -
4 Tamiz / Sieve Acero Inoxidable / Stainless Steel AISI 304 -


Ref. Medida / Size Luz malla / Dimensiones / Dimensions (mm.) Peso / Weight
R Sieve light L H t C (Hexagonal) (Kg)
3302 04 1/2" 500. 56,5 38 11,5 20 0,115
3302 05 3/4" 500. 66 44 12,5 20 0,195
3302 06 1" 500. 74 50 14 25,5 0,265
3302 07 1 1/4" 500. 96 66 16,5 35 0,540
3302 08 1 1/2" 500. 104 71 17 38 0,610
3302 09 2" 500. 125 89 18 46,5 1,150
3302 10 2 1/2" 1200. 154 110 22 54 2,100
3302 11 3" 1200. 173 120 26 63 2,900
3302 12 4" 1200. 210 152 25 80 5,500


GENEBRE S.A. FECHA DE REVISIÓN: 30/09/2020 NUMERO DE REVISIÓN: R10


GENEBRE S.A. ꞏAvda. Joan Carles I, 46-48 ꞏ EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 ꞏ Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es

TAMIZ (RECAMBIO) / SIEVE (SPARE PARTS)

Código/Code Medida Luz malla / Dimensiones / Peso /
Tamiz/Sieve / Size Sieve light Dimensions (mm.) Weight (g)
H D
T302XO 04 1/2" 500. 30,5 18,5 1
T302XO 05 3/4" 500. 39,5 23 2
T302XO 06 1” 500. 40 25 3
T302XO 07 1 1/4" 500. 46,5 33,2 7
T302XO 08 1 1/2" 500. 48,5 41 8
T302XO 09 2” 500. 70 50,5 13
T302XO 10 2 1/2" 1200. 80 62 22
T302XO 11 3” 1200. 91,5 72,5 36
T302XO 12 4” 1200. 123 95 53

DIAGRAMA PÉRDIDA DE CARGA / HEAD LOSS CHART
(Filtro tipo “Y” / “Y” Type strainer filter)
(H O / 20ºC Flujo Horizontal / Horizontal flow)
2

Valores de Kv / Kv Values:

Kv = Es la cantidad de metros cúbicos por hora que pasará a través del filtro generando una pérdida de carga
de 1 bar.
Kv = The flow rate of water in cubic meters per hour that will generate a pressure drop of 1 bar across the filter.


Med. /Size 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4"
Kv 4.3 7.5 10 15 21 33.5 78 92 145
1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4"
10000
1000
)
bar
m
p (
Δ
100
10
0,10 1,00 10,00 100,00 1.000,00
Caudal / Flow (m3/h)
GENEBRE S.A. FECHA DE REVISIÓN: 30/09/2020 NUMERO DE REVISIÓN: R10


GENEBRE S.A. ꞏAvda. Joan Carles I, 46-48 ꞏ EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 ꞏ Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es


CURVA PRESIÓN - TEMPERATURA / PRESSURE - TEMPERATURE RATING

18
16
14
12
)
r10
a
B
ón (
i 8
es
r
P
6
4
2
0
-50 0 50 100 150 200
Temperatura (ºC)

GENEBRE S.A. FECHA DE REVISIÓN: 30/09/2020 NUMERO DE REVISIÓN: R10
