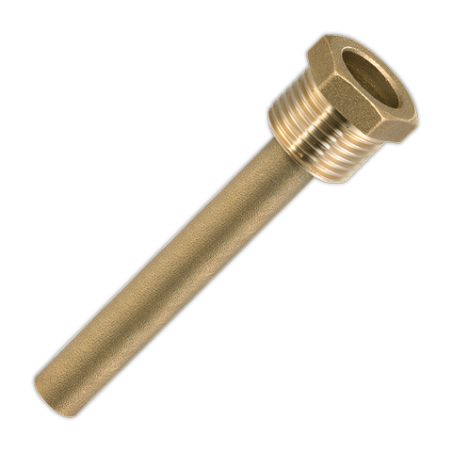

Vaina de Laton para Deposito

HT 622-621 VAINAS
VAINAS DE TUBO SOLDADO
PARA TERMOMETROS DE CALEFACCION
Página 1
VAINAS DE TUBO ESTAMPADAS O SOLDADAS PARA USO EN TERMÓMETROS DE
CALEFACCION
Las vainas son habitualmente utilizadas para proteger el termómetro de los efectos de la presión y para permitir el
cambio, sustitución o revisión de los termómetros sin tener que vaciar / despresurizar los recipientes o tuberías.
En los termómetros de calefacción son imprescindibles, ya que el bulbo del termómetro no es estanco.
La transferencia térmica entre la vaina y el termómetro estará asegurada por contacto, aceite mineral, polvo de aluminio
o cualquier otra sustancia con las propiedades adecuadas para la transmisión de la temperatura, debe eliminarse el aire,
pues es aislante del calor.
Características constructivas:
El material habitualmente utilizado en su construcción es latón o acero inoxidable AISI 316.
La longitud del inmersor está construido de acorde a la longitud del bulbo del termómetro, fijándose al mismo por medio
de un tornillo prisionero roscado en el hexagonal de la vaina
.
Recomendaciones de uso:
La presión de trabajo de las vainas disminuye con la temperatura y depende de la peligrosidad y agresividad química del
proceso.
En general podemos usar las vainas con la siguiente recomendación :
Vainas de latón : 160ºC, PN 25 bar
Vainas de tubo Inoxidable AISI316 : 400ºC,PN 40
hay que tener en cuenta que los datos anteriores son para espesor mínimo de las vainas de latón y tubo de 1 mm.
Medidas de la Vaina:
El hexagonal que contiene el tornillo prisionero para fijar al termómetro tiene una altura de 6,5 mm, la zona roscada es
de 14 mm para conexiones ½, a ello hay que añadir la longitud de la zona lisa de la vaina., habitualmente la zona
roscada + la zona lisa tiene longitudes de 50 mm o 100 mm. Otras longitudes son opcionales, siempre de acuerdo a la
longitud del bulbo del termómetro
Soldaduras:
Todas las soldaduras utilizadas en la fabricación de la vaina de inoxidable son soldaduras TIG
Diámetros de las vainas:
Se fabrican para termómetros de diámetro de bulbo 8 (modelo 620) el diámetro interior de la vaina 620 es 8,4 mm, el
exterior 11 mm en latón y 10 mm en acero inoxidable.
También se fabrican para el modelo 621 ( vertical), pero en este caso solo en acero inoxidable, el diámetro interior es
9,5 mm y el exterior 12 mm.
