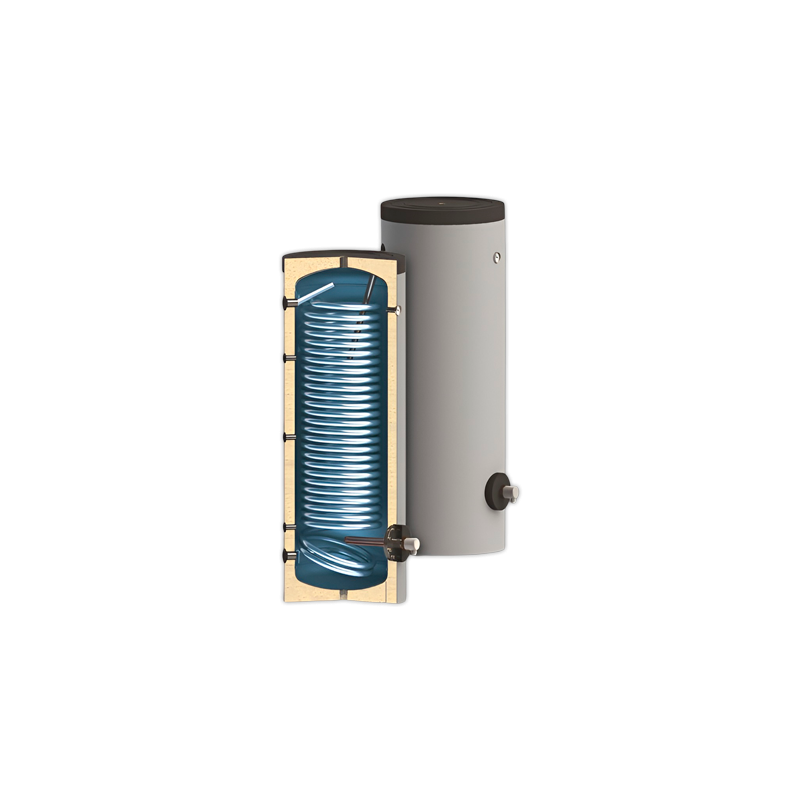

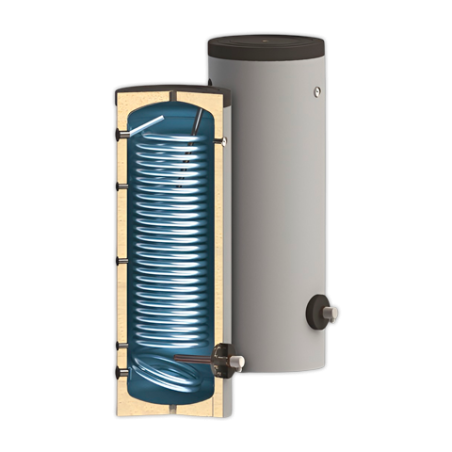

Acumulador FERCO SWPNL500

FICHA TÉCNICA
SWPNL
DEPÓSITO DE 1 Serpentín gran superficie intercambio
Depósito de acero al carbono, tratamiento vitrificado con esmalte de titanio para
producción de ACS, con serpentín de gran superficie de intercambio diseñado para
equipos de producción como aerotermia, biomasa u otros productores con gran nece-
sidad de superficie de intercambio.

CARACTERISTICAS TÉCNICAS

PLANO DEL DEPOSITO
Litros SWPNL300 SWPNL500
Capacidad L 300 500

Altura H / Altura de instalación mm 1695/1801 1895/2023

Diámetro ø ø 610 ø 750
mm
Presión de trabajo / máx. Tª
bar/°C 8/95 8/95

Presión de prueba bar
13 13
Superfice
m2 3.3 4.6


Capacidad de serpentin L 20.4 28.3
Serpentin
Poder continuo kW 90 130


DIN 4708; 80/60/45 ° C m3 /h 2.21 3.19

Presión trabajo / max. Tª bar/°C 16/110 16/110
Pérdida de presión 23 0 569
mbar

Presión de prueba del serpentin bar 25 25

Peso kg 131 196

Entrada de agua fria A , mm G1″/228 G1½“/250

Salida de agua caliente B, mm G1″/1476 G1½“/1643

Entrada Serpentin S1i, mm G1″/1476 G1″/1626

Salida Serpentin S1o, mm
G½“/228 G½“/250
Recirculación R, mm G¾“/1224 G1″/1392

Vaina para sensor de temperaturaG, mm G1″/1220 G½“/1298

Purgador F, mm G½”/1695 G1″/1895

Boca / brida O, ø 110/180 110/180
mm 298 345

Drenaje Y, mm G1″/30 G1″/30

Ánodo P, mm G1¼“/1695 G1¼“/1750

Resistencia Electrica (opcional) U, mm G1½“/298 G1½“/345

G½“/368 G½“/433
Ranura para sensor adicional Z, mm G½“/813 G½“/966

G½“/1204 G½“/1372


La información incluida en el presente documento es correcta en el momento de su publicación, no obstante puede estar sujeta a modicaciones sin previo aviso.
FERCOFLOOR S.L.L. / COMERCIALFERCOEUROPA S.L.U.
Pol. Ind. Llanos de Jarata C/ Alejandro Goicoechea s/n // Montilla 14.550 Córdoba - España
Telf. +34 957 66 40 50 / Fax. +34 957 65 44 82 / fercofloor@fercofloor.com / www.fercofloor.com
FICHA TÉCNICA
SWPNL
DEPÓSITO DE 1 Serpentín gran superficie intercambio
ELEMENTOS:
1 – FUNDA DE PVC ESTÉTICA CON COLOR RAL 9006.
2 – AISLAMIENTO TÉRMICO ALTAMENTE EFICIENTE.
3 – TERMÓMETRO
4 – PROTECTOR DE ÁNODO (DIN 4753-6)
5 – TANQUE DE AGUA DE ACERO BAJO EN CARBONO.
6 – ESMALTE DE TITANIO (DIN 4753-3)
7 – ELEMENTO CALEFACTOR ELÉCTRICO
8 – ABERTURA DE INSPECCIÓN CON TAPA DE BRIDA
9 – TERMOSTATO CON PROTECCIÓN TÉRMICA INTEGRADA
(NO INCLUIDO).
10 – VÁLVULA DE SEGURIDAD, 8 BAR (NO INCLUIDO)
11 – SERPENTÍN DE ALTA EFICIENCIA

NORMATIVA Y CERTIFICACIÓN
Directiva 2010/30 / UE, Reglamento 812/2013
