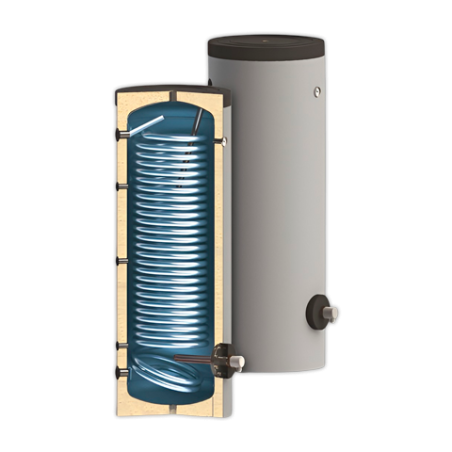

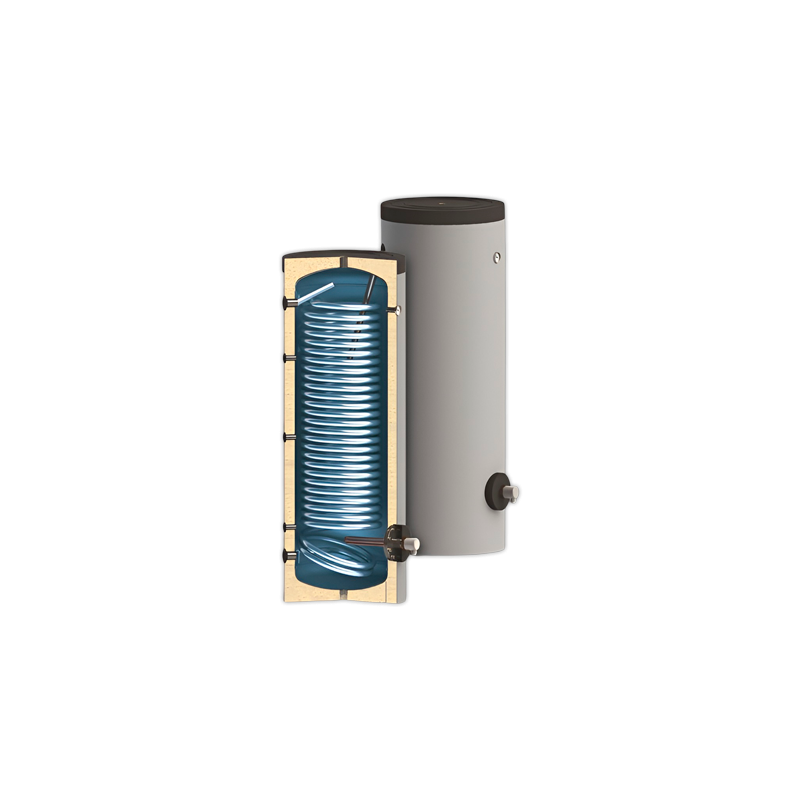

Acumulador FERCO SWPN200

FICHA TÉCNICA
SWPN
DEPÓSITO DE 1 Serpentín gran superficie intercambio
Depósito de acero al carbono, tratamiento vitrificado con esmalte de titanio para
producción de ACS, con serpentín de gran superficie de intercambio diseñado para
equipos de producción como aerotermia, biomasa u otros productores con gran nece-
sidad de superficie de intercambio.

CARACTERISTICAS TÉCNICAS

PLANO DEL DEPOSITO
Litros SWPN150 SWPN200
Capacidad L 150 200

mm
Altura H / Altura de instalación 1070/1210 1340/1460
Diámetro ø ø 560 ø 560
mm

Presión de trabajo / máx. Tª bar/°C 8/95 8/95

Presión de prueba bar
13 13
Superfice
m2 1.4 1.9


Capacidad de serpentin L 8.6 11.7

Serpentin
Poder continuo kW 40.4 51


DIN 4708; 80/60/45 ° C m3 /h 0.99 1.25

Presión trabajo / max. Tª bar/°C 16/110 16/110
Pérdida de presión 120 150
mbar

Presión de prueba del serpentin bar 25 25

Peso kg 70 90

Entrada de agua fria A , mm G1″/182 G1″/182

Salida de agua caliente B, mm G1″/895 G1“/1160

Entrada Serpentin S1i, mm G1″/872 G1″/1122

Salida Serpentin S1o, mm
G1“/182 G1“/182
Recirculación R, mm G¾“/652 G¾“/922

Vaina para sensor de temperaturaG, mm G½″ G½“

Purgador F, mm G1¼“/1070 G1¼“/1340

Boca / brida O, ø 110/180 110/180
mm 309 309

Drenaje Y, mm G1″/30 G1″/30

Ánodo P, mm G1¼“/1070 G1¼“/1340

Resistencia Electrica (opcional) U, mm G1½“/309 G1½“/309

G½“/410 G½“/410
Ranura para sensor adicional Z, mm G½“/868 G½“/410



La información incluida en el presente documento es correcta en el momento de su publicación, no obstante puede estar sujeta a modicaciones sin previo aviso.
FERCOFLOOR S.L.L. / COMERCIALFERCOEUROPA S.L.U.
Pol. Ind. Llanos de Jarata C/ Alejandro Goicoechea s/n // Montilla 14.550 Córdoba - España
Telf. +34 957 66 40 50 / Fax. +34 957 65 44 82 / fercofloor@fercofloor.com / www.fercofloor.com
FICHA TÉCNICA
SWPN
DEPÓSITO DE 1 Serpentín gran superficie intercambio
ELEMENTOS:
1 – FUNDA DE PVC ESTÉTICA CON COLOR RAL 9006.
2 – AISLAMIENTO TÉRMICO ALTAMENTE EFICIENTE.
3 – TERMÓMETRO
4 – PROTECTOR DE ÁNODO (DIN 4753-6)
5 – TANQUE DE AGUA DE ACERO BAJO EN CARBONO.
6 – ESMALTE DE TITANIO (DIN 4753-3)
7 – ELEMENTO CALEFACTOR ELÉCTRICO
8 – ABERTURA DE INSPECCIÓN CON TAPA DE BRIDA
9 – TERMOSTATO CON PROTECCIÓN TÉRMICA INTEGRADA
(NO INCLUIDO).
10 – VÁLVULA DE SEGURIDAD, 8 BAR (NO INCLUIDO)
11 – SERPENTÍN DE ALTA EFICIENCIA
NORMATIVA Y CERTIFICACIÓN
Directiva 2010/30 / UE, Reglamento 812/2013
