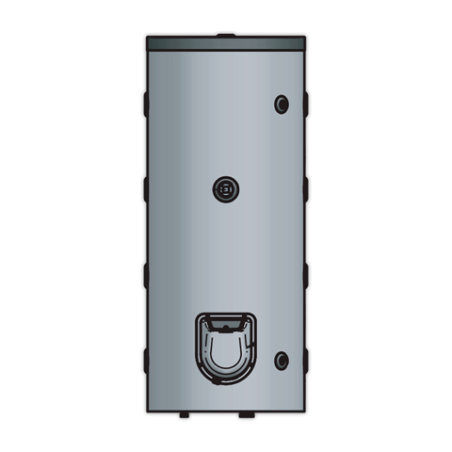

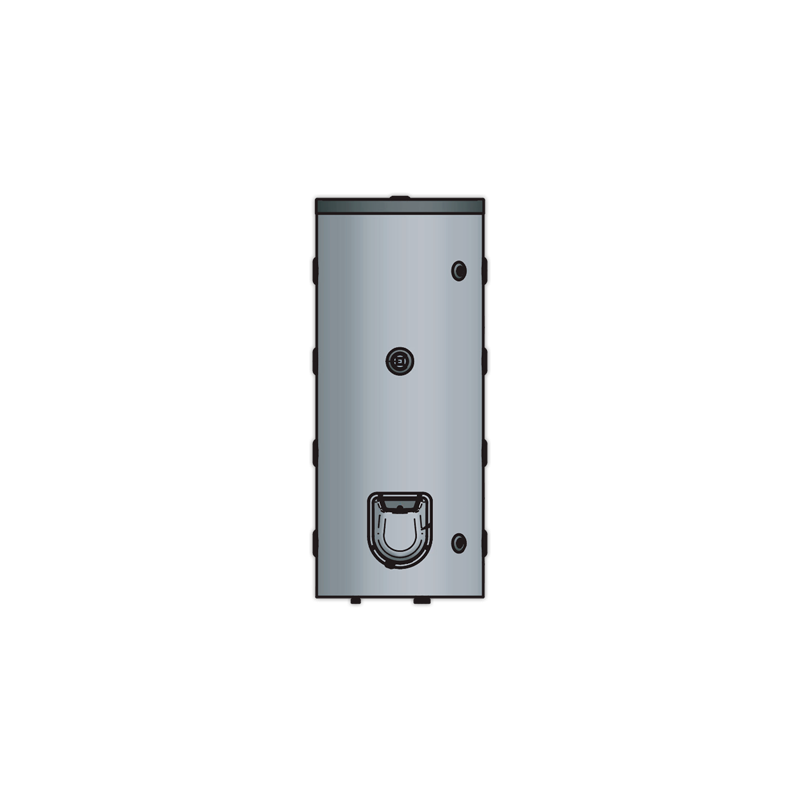

Deposito Inercia FERCO BCE150

FICHA TÉCNICA
BCE150_200_300_500
DEPÓSITO VITRIFICADO PARA ACS E INERCIA
5
1 W
4 6
G H
H4
H5 2 H3
7 H2 Para usar como depósito de inercia se
3 H1 debe quitar el ánodo de magnesio.
ØD
CARACTERISTICAS TÉCNICAS 150L 200L 300L 500L
Litros reales (L) 147 193 272 491
Clase de eficiencia energética B B B B
45 53 50 73
Presión nominal (MPa) 0.6 0.6 0.6 0.6
Espesor de aislamiento (mm) 75 75 85 80
Peso bruto(kg) 53 60 72 124
Material Acero vitrificado
Tipo de aislamiento Poliuretano (FOAM) de alta densidad
DIMENSIONES 150L 200L 300L 500L
D (mm) 600 600 670 800
G (mm) 75 75 85 80
H (mm) 1150 1430 1605 1765
H1 (mm) 195 195 200 230
H2 (mm) 430 520 580 645
H3 (mm) 665 850 950 1055
H4 (mm) 900 1170 1330 1470
H5 (mm) 665 780 950 1055
W (mm) 690 690 760 890
CONEXIONES 150L 200L 300L 500L
1: entrada / salida G 1½” F G 1½” F G 1½” F G 2” F
2: Brida Si Si Si Si
3: Toma para termostato G ½” F G ½” F G ½” F G ½” F
4: Salida auxiliar G 1 ½” F G 1 ½” F G 1 ½” F G 1 ½” F
5: Entrada / salida G ¾” F G ¾” F G ¾” F G1 ¼” F
6: Ánodo magnesio 1 ¼” 1 ¼” 1 ¼” 1 ¼”
7: Ánodo magnesio pequeño No desmontable
: Debe estar instalado según nuestro documento condiciones generales garantía de depósitos
IMPORTANTE
La información incluida en el presente documento es correcta en el momento de su publicación, no obstante puede estar sujeta a modicaciones sin previo aviso.
FERCOFLOOR S.L.L. / COMERCIALFERCOEUROPA S.L.U.
Pol. Ind. Llanos de Jarata C/ Alejandro Goicoechea s/n // Montilla 14.550 Córdoba - España
Telf. +34 957 66 40 50 / Fax. +34 957 65 44 82 / fercofloor@fercofloor.com / www.fercofloor.com
FICHA TÉCNICA
BCE150_200_300_500
Conexión aerotermia toma lateral izquierdo
SUELO RADIANTE
1 2
4 3
AEROTERMIA
Conexión aerotermia toma lateral derecho
SUELO RADIANTE
1 2
4 3
AEROTERMIA
