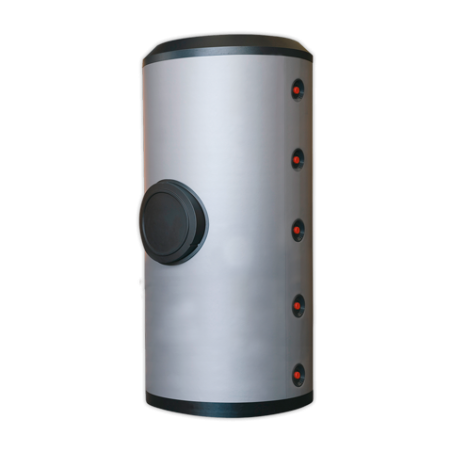

Acumulador FERCO SWD500

FICHA TÉCNICA
SWD
GROUP
MODELO 5000
INTERACUMULADOR AEROTERMIA ACERO INOXIDABLE. SUELO
CARACTERISTICAS TÉCNICAS
SWD150
SWD200 SWD300 SWD500
Capacidad (L) 150 190 280 480
Peso Vacío (kg) 36 42 55 85
Presión/Tª máxima 8 bar/95ºC
Conexión ACS 1“ M 1“ M 1“ M 1“ M
Conexión AF 1“ M 1“ M 1“ M 1“ M
Material Acero Inox Duplex 2201
Resistencia (opcional) Titanio 1500W Titanio 2500W
Altura mm (A) 1152 1371 1871 1990
Diámetro mm (B) 560 560 560 700
3
Aislamiento Poliuretano rígido PU - 40mm y 42kg/m
Acabado exterior Acero galvanizado lacado
Potección No la necesita
Intercambiador
Superficie (m2) 1,80 2,40 3,00 5,00
Volumen (l) 6,00 7,80 10,20 26,4
Material Acero Inoxidable coarrugado DN25 (100-300L) / DN40 (500L)
Caudal recomendado (l/min) 18 20 22 60
Perdida de carga (mca) 1,50 2,30 3,00 1,60
Potencia intercambiador (kW) 12.6 14 15.3 42
Presión Tª Max. 6 bar/ 100ºC
Nota: Son aptos para su instalación en el exterior
IMPORTANTE: Debe estar instalado según nuestro documento condiciones generales garantía de depósitos
La información incluida en el presente documento es correcta en el momento de su publicación, no obstante puede estar sujeta a modicaciones sin previo aviso.
FERCOFLOOR S.L.L. / COMERCIALFERCOEUROPA S.L.U.
Pol. Ind. Llanos de Jarata C/ Alejandro Goicoechea s/n // Montilla 14.550 Córdoba - España
Telf. +34 957 66 40 50 / Fax. +34 957 65 44 82 / fercofloor@fercofloor.com / www.fercofloor.com
FICHA TÉCNICA
SWD
GROUP
MODELO 5000
DIMENSIONES Y CONEXIONES: 150 a 300 litros
5
4 608
582
Entrada fría [ 1''M (150L, 200L,300L) ]
1.
2. Salida caliente [ 1'' M (150L,200L,300L) ] (mm) L L1 L2 L3 L4
3. Resistencia [1 1/4” H]
SWD150
4. Ida a aerotermia [1” M] 1152 196 561 98 365
SWD200
5. Retorno aerotermia [1“ M] 1371 287 670 144 382
6. Recirculación/Sonda [1/2“ H]
SWD300
7. Vaciado [1/2“ H] 1871 537 920 269 382
INTERACUMULADOR AEROTERMIA ACERO INOXIDABLE. SUELO
DIMENSIONES Y CONEXIONES: 500 litros
700
1. Entrada fría [1“ M]
2. Salida caliente [1” M]
3. Resistencia [1 1/4” H]
2
4. Ida a aerotermia [1 1/4” M]
5. Retorno aerotermia [1 1/4“ M]
6. Recirculación/Sonda [1/2“ H]
312.2 7. Vaciado [1/2“ H]

6 375
3
6
1990 ±10 5 375
995 6 531
312.2
4
59 1 310
308
7
IMPORTANTE: Debe estar instalado según nuestro documento condiciones generales garantía de depósitos
La información incluida en el presente documento es correcta en el momento de su publicación, no obstante puede estar sujeta a modicaciones sin previo aviso.
