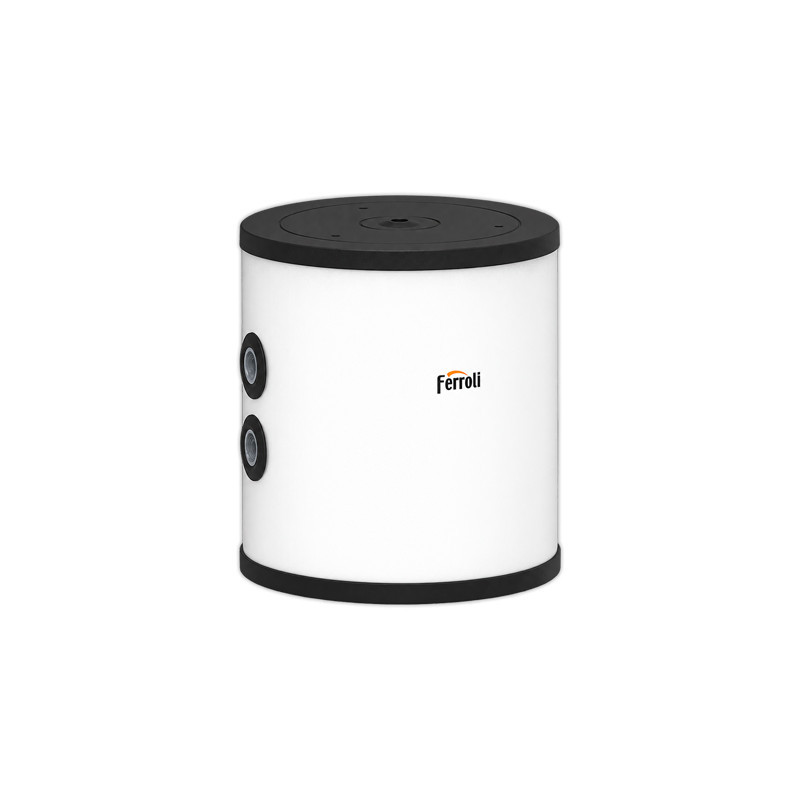

Deposito Inercia FERROLI ECOPUFFER HP50

ECOPUFFER HP
Depósito de inercia para instalaciones de climatización
Depósitos de inercia en acero al
carbono, para instalación mural
(colgado en pared) o en suelo.
Diseñados para trabajar en instalaciones de
climatización, con rango de trabajo desde 6 ºC
hasta 95 ºC y 3 bar de presión.
+
A
F
MÚLTIPLES Varias conexiones para INSTALACIÓN Posibilidad de AMPLIO RANGO Especialmente diseñados PRESIÓN Presión máxima
CONEXIONES adaptarse a las necesidades MURAL O PIE montaje en pared DE TRABAJO para instalaciones de MÁXIMA de trabajo: 3 bar.
de la instalación. o en suelo. climatización.
o
95 C
o
6 C
• Utilización como depósito de inercia y/o separador hidráulico. • Modelo 50 l c on 4 conexiones. Resto de modelos con 6
• Depósito de acero al carbono. conexiones para instalación.
• Modelos 50 l para colgar en pared y modelos 80 y 100 l para • Rango de trabajo: 6 ºC a 95 ºC.
colgar en pared o instalación en suelo. • Máxima presión de trabajo: 3 bar .
• Aislamiento espuma poliuretano de 30 mm. • C onexiones hidráulicas: 1" 1/2.
• Eficiencia energética Clase C. • P osibilidad de conectar resistencia eléctrica y sonda de
temperatura (no incluidos).
ECOPUFFER HP
Depósito de inercia para instalaciones
de climatización
IMAGEN HP 50 HP 80 HP 100
Código 0Y11MDXA 0Y110DXA 0Y111DXA
EAN 8028693900027 8028693900034 8028693900041
+ + +
A A A
Clasi昀椀cación energética (escala de F a A+) F F F
Presión máxima permitida 3 bar 3 bar 3 bar
Capacidad 52 l 78 l 106 l
48,1 W 61,7 W 69,8 W
Pérdidas de calor
Temperatura máxima / mínima permitida 95 / 6 ºC 95 / 6 ºC 95 / 6 ºC
Tipo de instalación mural mural / pie mural / pie
Peso en vacío 19 kg 25 kg 28 kg
Dimensiones alto / ancho / fondo 534 / 470 / 470 mm 742 / 470 / 470 mm 962 / 470 / 470 mm
Esquema hidráulico
1 Salida de agua caliente 11 Válvula de seguridad hidráulica 17 Válvula de corte (no suministrada) 25 Escape aire (no suministrado)
2 Entrada serpentín (no suministrada) 18 Bomba de recirculación 27 Interfaz de usuario del generador
3 Sonda generador 12 Grifo de vaciado (no suministrado) (no suministrada) 28 Bomba de circulación de la instalación
(no suministrada) 13 Tubo de descarga (no suministrado) 19 Generador (no suministrado)
4 Recirculación 14 Vaso de expansión (no suministrado) 22 Válvula de tres vías (no suministrada)
6 Salida serpentín 15 Reductor de presión (no suministrado) 23 Resistencia eléctrica (no suministrada)
7 Entrada de agua fría sanitaria 16 Válvula antirretorno (no suministrada) 24 Sonda (no suministrada)
Ferroli se reserva el derecho a modi昀椀car los datos e imágenes sin previo aviso.
DESCARGAS DISPONIBLES SOPORTE AL PROFESIONAL SERVICIO TÉCNICO
MANUAL DE USUARIO ETIQUETA CERTIFICADOS ESQUEMAS Formulario 916 612 304 satferroli@ferroli.com 914 879 325
E INSTALACIÓN ENERGÉTICA INSTALACIÓN
ECOPUFFER HP
Depósito de inercia para instalaciones de climatización
Dimensiones
HP 50 HP 80
HP 100
A Resistencia eléctrica / Conexiones primario - G 1" 1/2
B Conexiones secundario - G 1" 1/2
C Conexión purgador aire - G 1/2"
D Conexión sonda - G 1/2"
E Resistencia eléctrica / Conexión drenaje - G 1" 1/2 (modelo 50)
NOTA: Resistencia eléctrica en modelos 80 y 100 en conexión G 1" 1/2 en zona B.
Ferroli se reserva el derecho a modi昀椀car los datos e imágenes sin previo aviso.
