Valvula de esfera GENEBRE 1-1/2¨

GENEBRE S.A. ·Avda. Joan Carles I, 46-48 · EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es

Art.: 3029

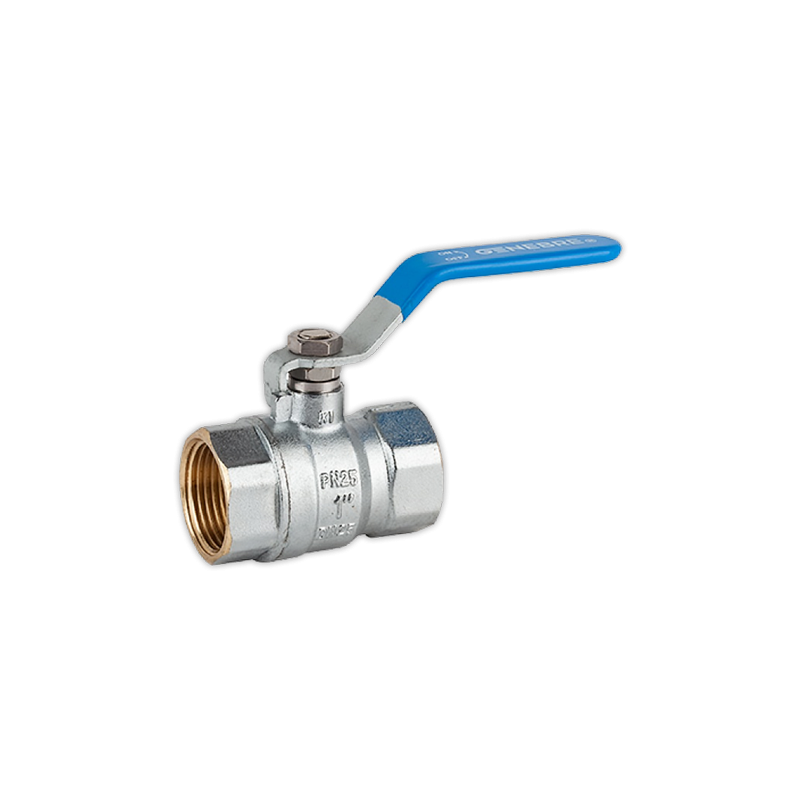

Válvula de esfera accionamiento palanca / Ball valve lever handle

Características Features
1. Válvula esfera con paso total 1. Ball valve with full bore
2. Construcción en latón s/ UNE-EN 12165 cromado 2. Brass acc./ UNE-EN12165 chrome plated
3. Extremos rosca gas (BSP) H-H según ISO 228/1 3. Gas (BSP) threaded F-Fends acc/ ISO 228/1
4. Accionamiento mediante palanca de acero 4. Working by means of steel lever handle
5. Temperatura de trabajo desde -20ºC a 110ºC 5. Working temperature from -20ºC to 110ºC
6. Presión máxima de trabajo 25 bar (PN 25) 6. Maximum working pressure 25 bar (PN 25)
7. Asientos PTFE 7. PTFE Seats
8. Producto certificado WRAS 8. Approved product WRAS













Nº Denominación / Name Material Acabado Superficial / Surface Treatment
1 Cuerpo / Body Latón / Brass (CW617N) Granallado + Cromado / Peened + Chromed
2 Tapa / Cap Latón / Brass (CW617N) Granallado + Cromado / Peened + Chromed
3 Esfera / Ball Latón / Brass (CW617N) Cromado / Chrome plated

4 Eje / Stem Latón / Brass (CW617N) Cromado / Chrome plated
5 Asientos / Ball seats PTFE -
6 Anillo prensa / Stem packing PTFE -
7 Tórica / O-Ring NBR -
8 Anillo prensa / Stem ring Latón / Brass Cromado / Chrome plated
9 Tuerca / Nut Latón / Brass Cromado / Chrome plated
10 Maneta / Handle Acero / Steel Dacromet ®

Ref. Medida / Size DN Dimensiones / Dimensions (mm) Peso /
R P A L M Weight (Kg)
3029 02 1/4" 10 10 46 40 84 0,106
3029 03 3/8" 10 10 46 43 84 0,113
3029 04 1/2" 15 14 47 49 84 0,151
3029 05 3/4" 20 19 58 56 98 0,270
3029 06 1" 25 24 61 68 98 0,383
3029 07 1 1/4" 32 30 74 80 126 0,611
3029 08 1 1/2" 40 37 80 89 126 0,807
3029 09 2" 50 46,5 91 104 158 1,333
3029 10 2 1/2" 65 58,5 101 137 158 2,431
3029 11 3" 80 72 131 158 196 4,048
3029 12 4" 100 90 145 183 265 5,996

GENEBRE S.A. FECHA DE REVISIÓN: 19/03/2021 NUMERO DE REVISIÓN: R12


GENEBRE S.A. ·Avda. Joan Carles I, 46-48 · EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es

DIAGRAMA PÉRDIDA DE CARGA / HEAD LOSS CHART
(Válvulas paso total roscadas / Threaded ends full bore ball valves)
Valores de Kv / Kv Values:

Kv = Es la cantidad de metros cúbicos por hora que pasará a través de la válvula generando una pérdida de
carga de 1 bar.
Kv = The flow rate of water in cubic meters per hour that will generate a pressure drop of 1 bar across the
valve.


Medida / Size 1/4" 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4"
Kv 3.5 5.5 16 30 45 70 115 210 335 405 800

1/4" 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4"
10000
1000
ar)
b
m
(
p
Δ
100
10
0,10 1,00 10,00 100,00 1.000,00 10.000,00
Kv / Caudal ( m3/h)











GENEBRE S.A. FECHA DE REVISIÓN: 19/03/2021 NUMERO DE REVISIÓN: R12


GENEBRE S.A. ·Avda. Joan Carles I, 46-48 · EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es

CURVA PRESIÓN - TEMPERATURA / PRESSURE - TEMPERATURE RATING


30
25
20
)
r
a DN < = 50
B
(15
50 < DN < = 100

n
ó
i
s
e
r
P
10
5
0
-50 0 50 100 150
Temperatura (ºC)
