Valvula de palomilla escua. GENEBRE 3/4¨

GENEBRE S.A. ꞏAvda. Joan Carles I, 46-48 ꞏ EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 ꞏ Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es

Art.: 3075

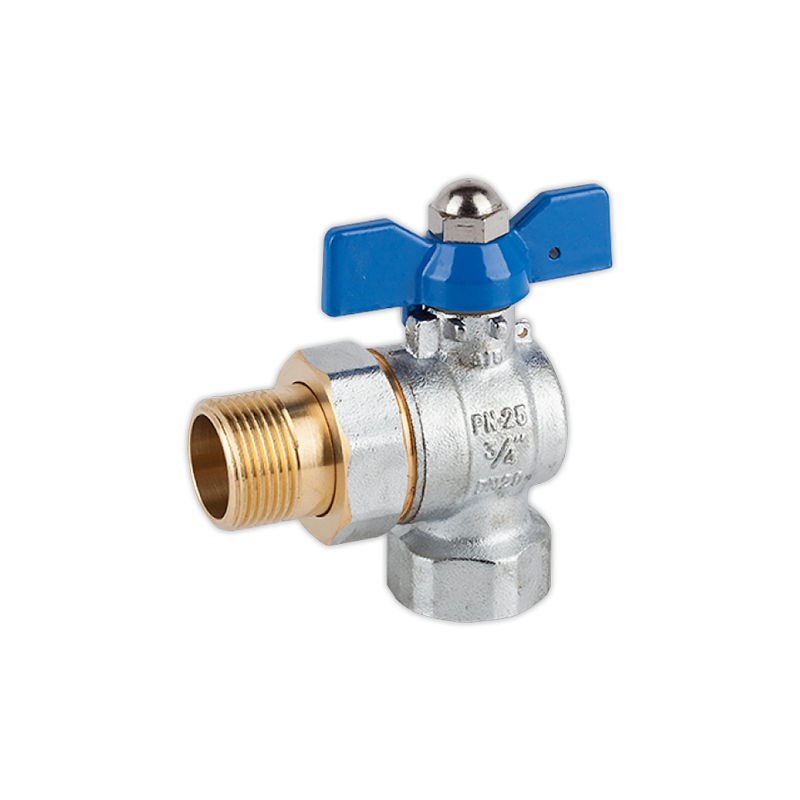

Válvula de esfera escuadra M-H. Paso total / Brass square ball valve M-H. Full bore

Características Features
1. Válvula esfera de escuadra con paso total. 1. Square ball valve with full bore.
2. Construcción en latón s/ UNE-EN 12165 2. Brass construction acc/ to UNE-EN 12165 chrome
cromado. plated.
3. Extremos roscados gas (BSP) macho-hembra 3. Thread ends gas (BSP) male-female according to
según ISO 228/1. Un extremo racor dos piezas. ISO 228/1. One end two pieces connector.
4. Accionamiento mediante palomilla de aluminio. 4. Working by means of aluminium T-handle.
5. Temperatura de trabajo desde -20ºC a 110ºC. 5. Working temperature from -20ºC to 110ºC.
6. Presión máxima de trabajo 25 bar (PN 25). 6. Maximum working pressure 25 bar (PN 25).
7. Asientos PTFE. 7. PTFE Seats.








Nº Denominación / Name Material Acabado Superficial / Surface Treatment
1 Cuerpo / Bod
y Latón / Brass (CW617N) Granallado + Cromado / Peened + Chromed
2 Tapa / Cap Latón / Brass (CW617N) Granallado + Cromado / Peened + Chromed
/ Brass (CW617N) Cromado / Chrome plated
3 Esfera / Ball Latón
4 Eje / Stem Latón / Brass (CW617N) Cromado / Chrome plated
5 Asientos / Ball seats PTFE -
6 Anillo prensa / Stem packing PTFE -
g NBR -
7 Junta tórica / O-Rin
8 Anillo prensa / Stem ring Latón / Brass Cromado / Chrome plated
t Latón / Brass Cromado / Chrome plated
9 Tuerca / Nu
10 Conexión / Hose Connection Latón / Brass Cromado / Chrome plated
11 Tuerca / Nut Latón / Brass Granallado + Cromado / Peened + Chromed
12 Junta tórica / O-Ring NBR -
Aluminio / Aluminium Pintado / Painted
13 Maneta / T-Handle
14 Tuerca / Nut Latón / Brass Cromado / Chrome plated


Dimensiones / Dimensions (mm.) Peso / Weight
Ref. Medida / Size PN
P A L M (Kg)
3075 05 3/4" x 3/4" 25 20 87 58 62 0,375
3075 06 1" x 1" 25 25 97 63 62 0,585



GENEBRE S.A. FECHA DE REVISIÓN: 08/06/2018 NÚMERO DE REVISIÓN: R4



GENEBRE S.A. ꞏAvda. Joan Carles I, 46-48 ꞏ EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 ꞏ Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es


DIAGRAMA PÉRDIDA DE CARGA / HEAD LOSS CHART
(Válvulas paso total roscadas / Threaded ends full bore ball valves)

Valores de Kv / Kv Values:

Kv = Es la cantidad de metros cúbicos por hora que pasará a través de la válvula generando una pérdida de
carga de 1 bar.
Kv = The flow rate of water in cubic meters per hour that will generate a pressure drop of 1 bar across the
valve.


Medida / Size 3/4" 1"
Kv 30 45

3/4" 1"
10000
) 1000
r
a
b
m
(

Δp
100
10
0,10 1,00 10,00 100,00 1.000,00
Kv / Caudal (m3/h)











GENEBRE S.A. FECHA DE REVISIÓN: 08/06/2018 NÚMERO DE REVISIÓN: R4



GENEBRE S.A. ꞏAvda. Joan Carles I, 46-48 ꞏ EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 ꞏ Fax +34 93 298 80 06
08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet: http://www.genebre.es



CURVA PRESIÓN - TEMPERATURA / PRESSURE - TEMPERATURE RATING


30
25
)20
ar
B
(

15
n
ó
esi
r
P
10
5
0
-50 0 50 100 150
Temperatura (ºC)




GENEBRE S.A. FECHA DE REVISIÓN: 08/06/2018 NÚMERO DE REVISIÓN: R4
