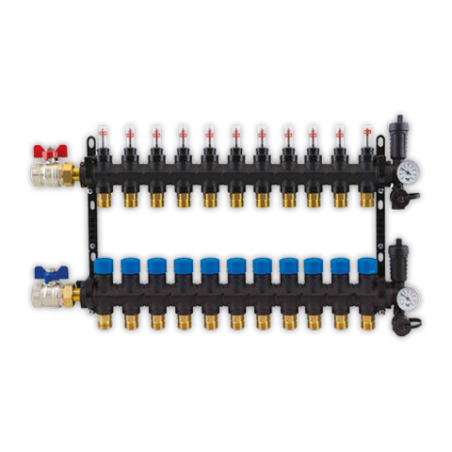

COLECTOR DE POLIAMIDA DE 1”
3871PMON
La serie de colectores en poliamida art. 3871PMON de Tiemme está
realizada en material termoplás琀椀co y alta tecnología, aplicada a las
instalaciones de calefacción y refrigeración de suelo radiante.
Se trata de colectores de 1” disponibles de 2 a 12 salidas con
caudalímetro con escala graduada, con posibilidad de cierre total de la
salida desde el módulo de control.
Por otra parte, cada módulo de retorno lleva una sección termosta琀椀zable,
provisto de tapón de protección de obra, fácilmente sus琀椀tuible por un
servocomando electro térmico Art. 9568 realizado especialmente para
este 琀椀po de producto.
La derivación 3/4” x18 Euro cono permite el uso de tubo PEX o mul琀椀capa
hasta un diámetro de 20mm.
Código Medidas Salidas Conf.
388 0031 1”G 2 1/1
388 0032 1”G 3 1/1 Caracteris琀椀cas tecnicas
388 0033 1”G 4 1/1 Temperatura máx. de ejercicio 55 °C
388 0034 1”G 5 1/1 Temperatura min. de ejercicio 5 °C
388 0035 1”G 6 1/1 Máxima presión de servicio 6 bar
388 0036 1”G 7 1/1 Líquidos aptos Agua (con glicólico <50%)
388 0037 1”G 8 1/1 Rosca colector Hembra ISO 228
388 0038 1”G 9 1/1 Conexiones 3/4” x 18 Eurocono
388 0039 1”G 10 1/1 Módulo de ida
388 0040 1”G 11 1/1 Cuerpo PA5777
388 0041 1”G 12 1/1 Parcializador PES
Caudalimetro POM
Tapa CW614N
Manija ABS
Cubre tapa ABS
Juntas NBR70
1939
CAJA PARA COLECTORES
POLIAMIDA
Caja para colectores de metal cincado con marco y puerta pintada
color blanco RAL 9010. Instalación empotrable para tabique de 80 mm.
Idónea para colectores de 1” y 1” 1/4.
Suministrada completa, con cierre puta destornillador plano, patas
ajustables en altura de 0 a 110 mm, cartón de protección para mortero
y marco con puerta ajustable en profundidad de 90 a 140 mm.
Código Medidas Conf.
181 0192 400 x 660 x 90 ÷ 140 mm 1/1
181 0193 500 x 660 x 90 ÷ 140 mm 1/1 P 140
90
181 0194 700 x 660 x 90 ÷ 140 mm 1/1
181 0195 1000 x 660 x 90 ÷ 140 mm 1/1
660
TABLA PARA SELECCIÓN DEL TIPO DE CAJA
N° vías 2 3 4 5 6 7 8 9 10 11 12
L (mm) 660 x 90 660 x 90 660 x 90 660 x 90 110
Código caja 181 0192 181 0193 181 0194 181 0195 L
2

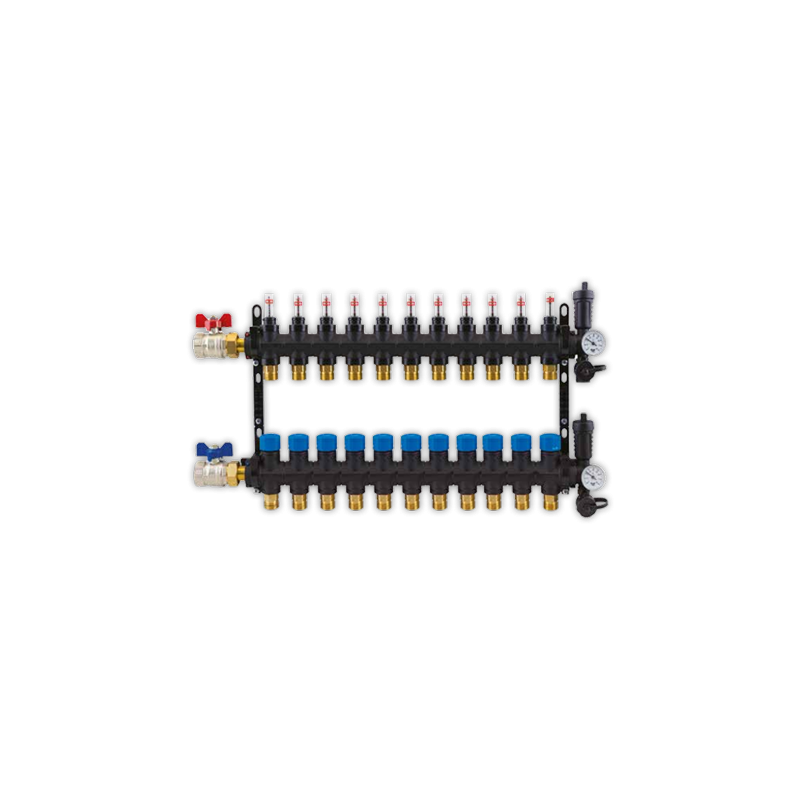

COLECTOR DE 1” EN POLIAMIDA MONTADO EN
ARMARIO METÁLICO
3882PMON
Colector de 1” art. 3871PMON premontado en armario metálico
compuesto de:
- Colector de ida con válvula de esfera y caudalímetro con escala
graduada 0-5l/min. Los caudalímetros están diseñados para
permi琀椀r el cierre completo de la salida.
- Colector de retorno con válvula de esfera termosta琀椀zable, provista
de capuchón de obra, fácilmente sus琀椀tuible por un servocomando
electrotérmico art. 9568
El conjunto se completa con un purgador automá琀椀co, termómetro para
la visualización de la temperatura y grifo para la carga/descarga de la
instalación.
Disponible en de 2 a 12 salidas con conexiones ¾” x 18 (Eurocono).
Código Medidas Salidas Conf.
388 0055 1”G 2 1/1
388 0056 1”G 3 1/1
388 0057 1”G 4 1/1
388 0058 1”G 5 1/1
388 0059 1”G 6 1/1
388 0060 1”G 7 1/1
388 0061 1”G 8 1/1 140
388 0062 1”G 9 1/1 P 90
388 0063 1”G 10 1/1
388 0064 1”G 11 1/1
388 0065 1”G 12 1/1 660
TABLA PARA SELECCIÓN DEL TIPO DE CAJA
N° vías 2 3 4 5 6 7 8 9 10 11 12
L (mm) 660 x 90 660 x 90 660 x 90 660 x 90 110
Código caja 181 0192 181 0193 181 0194 181 0195 L
9568 DIAGRAMA DE CABLEADO
SERVOMANDO VERSIÓN SIN INTERRUPTOR AUXILIAR
ELECTROTÉRMICO Termostato ambiente
Servomando electrotérmico
para válvula de interrupción F
manual con indicación
de carrera (para válvulas 230Vac
termosta琀椀zables) N
Actuador
electrotérmicos
Código Medidas Conf. Termostato ambiente
450 0543 24V 1/20
450 0539 230V 1/20 VERSIÓN CON INTERRUPTOR AUXILIAR
F
450 0545 24V 1/20
230 Vac
450 0541 230V 1/20 N Contacto auxiliar
Versiones con microinterruptor auxiliar
Bomba
Actuador
electrotérmicos
