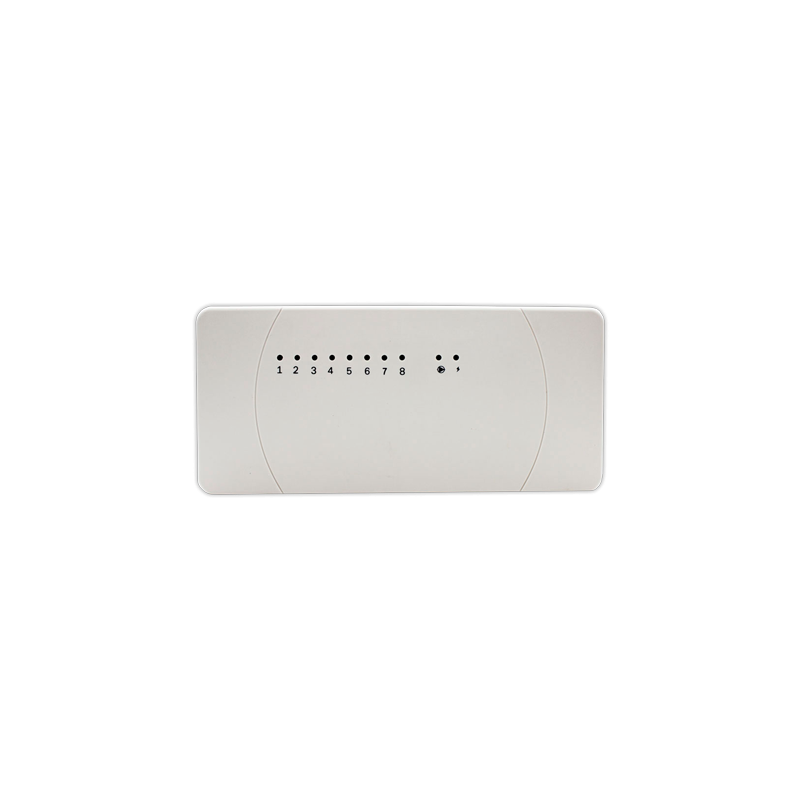

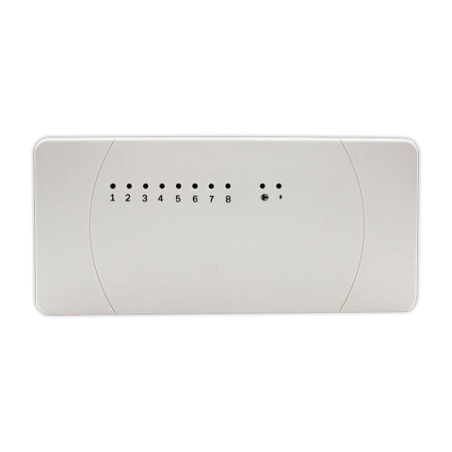

Sistema regulador FERCO RF8

Sistema de Control Inalámbrico Multizona
RF8
El equipo RF8 puede recibir señal de control de hasta 8 termostatos de sala RF y controlar 8 válvulas de zona de
actuador térmico. Además de ser una unidad de control central, también puede controlar la caldera y la bomba de
circulación.

Funciones

✓ Se pueden conectar hasta 8 termostatos de habitación
✓ Puede controlar hasta 8 actuadores
✓ 433Mhz Comunicación

Datos técnicos

Tensión alimentación: 230 VAC, 50/60 Hz
Salida de la bomba de calor: 230 VAC output
Salida de la caldera Bornes libres de tensión
Max. Corriente: 3A por cada salida
Frecuencia: 433Mhz
Dimensiones: Montaje en Superficie, 240mm x 110mm x 38mm.
Certificación: CE/RoHS

Aplicación
















LED Explanation




Sistema de Control Inalámbrico Multizona
RF8

Explicación elementos

Indicador funcionamiento sistema
Indicador canal 1-8
Botón 1-8
Indicador
Valvula
o Bomba
Relés 1-10
230V Tensión alimentación
Bornes cableados Bornes cableados

Explicación LEDs

1.LED1~LED8 representa la salida de relés K1~K8.
a. Cuando el relé K1-K8 recibe la señal de control del transmisor, su LED parpadeará durante 1 s. Esto significa
que la señal ha sido recibida.
b. Si el relé K1-K8 no recibe ninguna señal de control del transmisor, el relé K1-K8 se cerrará. Y el LED
correspondiente parpadeará una vez cada 10 s.

2. LED 9 posición para válvula y bomba, corresponde al relé K9-K10.
Cuando K9-K10 se abre, el LED 9 está encendido; Cuando K9-K10 se cierra, el LED 9 está apagado.
Nota: El abrir y cerrar de K9-K10 tiene 5 minutos de retardo.
3. LED10 es la luz de encendido.
4.El terminal correspondiente de K1-K8 para conectar el actuador.


Sistema de Control Inalámbrico Multizona
RF8
Control Coordinado

HR-01 tiene dos interfaz de control de salida coordinada.
1. El control coordinado de la caldera es una salida libre de tensión, solo envía el interruptor de encendido / apagado a
la caldera. Esto lo realiza con 5 minutos de retardo.
2. El control de la bomba de calor es una salida AC230V, con corriente de salida máx. 3A y con 5 minutos de retardo.

Relación de Control Coordinado:
1. Alguna habitación demanda temperatura, K1-K8 se abrirá gradualmente, la bomba de agua y la caldera se
encenderán después de 5 minutos de retraso.
2. Cuando todas las habitaciones dejan de demander temperatura, K1-K8 se cierra gradualmente, la bomba de agua y
la caldera dejan de funcionar inmediatamente.


Diagrama de cableado















Tamaño e instalación
