Placa suelo radiante MAXIPLAST20/22

FICHA TÉCNICA
MAXIPLAST+
GROUP
MODELO 5000

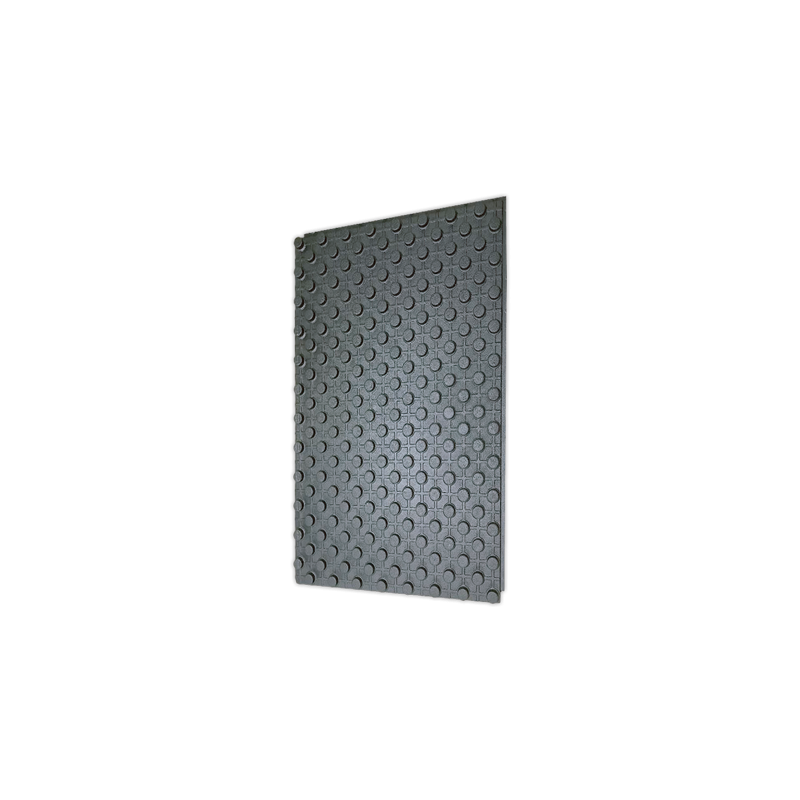

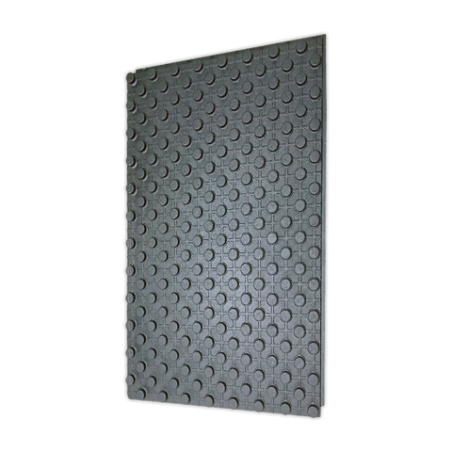

Placa EPS plastificada con tetones MAXIPLASTMAXIPLAST
Placa de aislamiento con tetones redondos, fabricada en EPS
plastificado.
•Dimensiones 1.295 x 865 (total 1,12m²) •Para tuberías de Ø16 a 20
•Paso entre tubos múltiplos 50 mm
Para cumplir con la normativa de aislamiento UNE 1264 y el CTE seleccionar la
placa adecuada. Consultar pág. 15.
Fabricación con características específicas y variantes consultar en pág. 14-15.
*RT obtenida con el espesor de la base, según revisión de la Norma UNE 1264 Y
C.T.E. DE 2022
2
MAXIPLAST+.Placa de EPS plastificada con tetones.1.295 x 865 (1,12 m )
ρ
ρ RT (E.B)
Espesor
λ
Código
Kg/m³ m²KW
w/mk Instalación
Base/Total
MAXIPLAST20/22 20kg 22/44mm 0,036 0,61 - 10
MAXIPLAST20/27 20kg 27/49mm 0,036 >0,75 A - Calefactado 9
MAXIPLAST20/40 20kg 40/62mm 0,036 1,11 A - Calefactado 7
CTE
2022 PLASTIFICADAPLASTIFICADA
NORMATIVAS
PROPIEDADES NORMA VALOR (EPS90)
Conductividad térmica UNE-EN 12939 0,036 w/mk
Espesor UNE-EN 823 T(2) ± 2 mm
Longitud UNE-EN 822 L(3) ± 3 mm
Anchura UNE-EN 822 W(3) ± 3 mm
Rectangularidad UNE-EN 825 S(5) mm
Planicidad UNE-EN 824 P(10) mm
Estabilidad Dimensional UNE-EN 1603 ± 0,5%
Resistencia a la Flexión UNE-EN 12089 Bs 140 Kpa
Resistencia a la Compresión UNE-EN 12089 Cs(10)90 Kpa
Resistencia a difusión vapor de agua UNE-EN 12086 MU ( 30-70)
Permeabilidad al vapor de agua UNE-EN 12086 0,009 a 0,020(Pahm)
Reacción al Fuego UNE-EN 13501-1 Euroclase E
Código de designación: EPS-EN-13163 T(2)-L(3)-W(3)-S(5)-P(10)-
DS(N)2-DS(70/90)1-BS125-Cs(10)90-WL(T)4
FERCOFLOOR S.L.L. / COMERCIALFERCOEUROPA S.L.U.
Pol. Ind. Llanos de Jarata C/ Alejandro Goicoechea s/n // Montilla 14.550 Córdoba - España
Telf. +34 957 66 40 50 / Fax. +34 957 65 44 82 / fercofloor@fercofloor.com / www.fercofloor.com
FICHA TÉCNICA
DINAPLAST+
GROUP
MODELO 5000
APLICACIÓN
Placa diseñada para aislamiento térmico y acústico de suelo. Aplicación en instalaciones residenciales,
comerciales, industriales, etc
FABRICACIÓN
Placa moldeada y plastificada de EPS expandido autoextinguible de alta densidad.
En el método de plastificación directa, para su plastificación no se perfora la parte trasera de la placa
manteniendo así el aislamiento térmico.
El tetón de forma redonda permite la sujeción de tuberías de 16 a 20 sin necesidad de usar ningún tipo
de grapa.
El EPS de gran densidad proporciona un alto aislamiento térmico evitando así que el calor se escape por
el forjado.
VENTAJAS
La instalación es muy sencilla debido al poco peso de las placas y su tamaño tan manejable. El tipo de
unión tipo porporciona una estanqueidad total del sistema y una unión firme entre las placas.
El plastificado aporta una alta resistencia mecánica, soportando así las pisadas durante la instalación.
La placa está diseñada especialmente para cumplir con las exigencias del CTE, cumpliendo los
requisitos del marcado CE.
EMBALAJE
Las placas van embaladas en bolsas.
ALMACENAJE
El almacenaje de las placas debe realizarse en un lugar seco, sin exposición al sol y con su embalaje
original.
Es importante evitar cualquier contacto con productos basados en aceites y disolventes (pintura,...) ya
que es perjudicial para el correcto funcionamiento.
