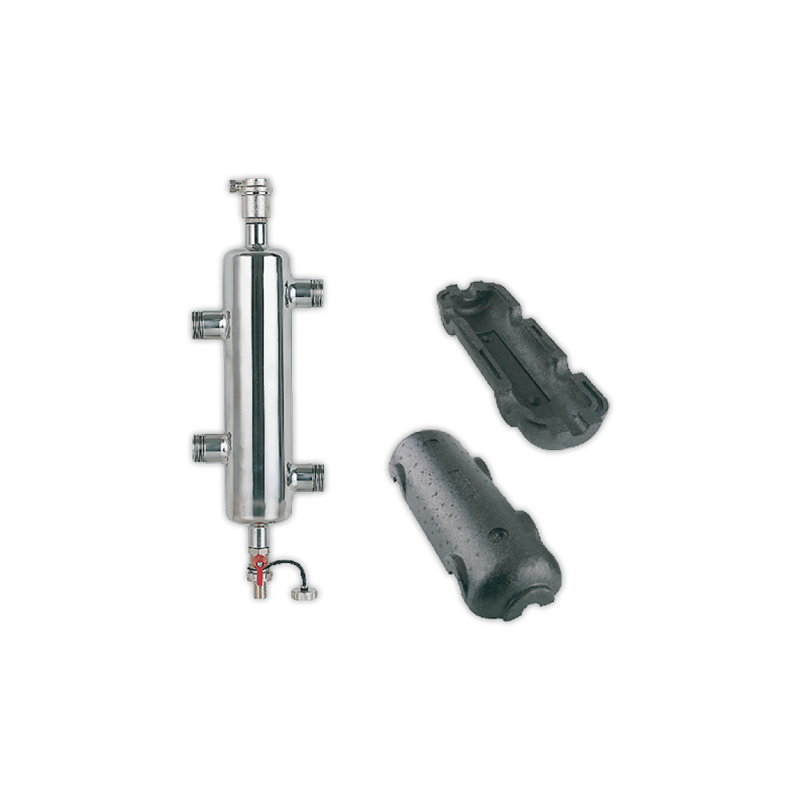

Separador hidraulico roscado FERCO SH32A

GROUP
Ficha Técnica
Separador Hidráulico
Seperador hidráulico fabricado en acero inoxi-
dable 304, provisto de salida superior con
purgador de boya de 1/2” y salida inferior para
drenaje y limpieza con válvula vaciado.
Caracteristicas
Presión Maxima 10 Bar
Temperatura Máxima 100 °C
Material Acero Inox 304 A L
Material Aislante EPS
Salida inferior 1/2” B
Salida superior 1/2” @


Modelo Flujo Conexiones Volumen L A B Diametro Peso
Codigo [m³/h] [Pulgadas] [ml] [mm] [mm] [mm] [mm] [kg]
SH20 2.70 3/4” - DN20 747 290 140 100 63 0.95
SH25 4.8 1” - DN25 1405 363 210 140 76 1.5

SH32A 7.20 1/4 2673 480 265 180 2.3
1 ” - DN32 89

SH32B 9.0 1/4 3511 480 265 180 2.6
1 ” - DN32 102
SH40 14.40 1 ½” - DN40 6804 528 328 248 133 3.7
SH50 21.60 2” - DN50 11510 670 380 290 159 5.9
Esquema Separador Hidráulico
1. Caudal del primario igual al cuadal 2. Caudal del primario inferior al 3. Caudal del primario Superior al
del secundario. cuadal del secundario. cuadal del secundario.
Primario Secundario Primario Secundario Primario Secundario
T T T T T T
1 3 1 3 1 3
T T T T T T
2 4 2 4 2 4
1
T1 = T 3 T1 > T 3 T1 = T 3
T2 = T 4 T2 = T 4 T2 > T 4
