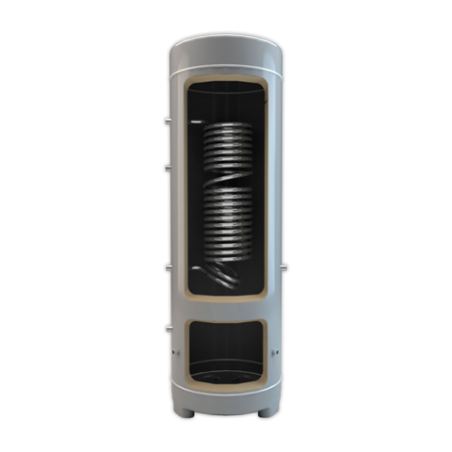

Acumulador ACS COBALLES SURIA A 165/45

DIMENSIONES
Y CONEXIONES
FICHA TÉCNICA 2000 mm.
SURIA 2
A+
Interacumulador bomba de calor 6 1360 1
ACS + Inercia L 7
165/45
1000 6
40
6
5 4 1
2
" 3
5 1 0 3
5 3
5 4
0 1
9 10 0 10
5 5
12 6 86 13
8 6754 7
6 4
6 4 6
11 8 4 8 3 9 14
1 2 2 2 1
3 8 2 2 2 3
6
0 2
Ø560 Sección
ACABADO
Poliéster de fácil limpieza
y gran durabilidad
ACERO INOXIDABLE F18 1 SALIDA ACS ¾"H 9 VACIADO ½"H
Mejor resistencia a la corrosión 2 CONEXIÓN AUX. 1"H 10 PURGADOR 3/8"H
3 ENTRADA DE AGUA FRÍA ¾"H 11 RETORNO FUENTE DE CALOR 1"H
4 TOMA PARA RESISTENCIA 1½"H 12 IDA FUENTE DE CALOR 1"H
5 RETORNO CIRCUITO PRIMARIO ¾"H 13 IDA CIRCUITO CALEFACCIÓN 1"H
SOLDADURA TIG 6 SONDAS DE TEMPERATURA Y AUX. ½"H 14 RETORNO CIRCUITO CALEFACCIÓN 1"H
Alta precisión en soldadura 7 IDA CIRCUITO PRIMARIO ¾"H
Las especificaciones y el diseño están sujetos a posibles modificaciones sin previo aviso por ajustes o mejoras en el proceso
SERPENTÍN de fabricación. Todas las cotas están sujetas a variaciones +/-20mm.
Serpentín fabricado sin uniones
Evitan puntos débiles,
en las soldaduras intermedias.
DATOS
AISLAMIENTO TÉCNICOS DIÁMETRO mm 560
Poliuretano Inyectado libre de CFC A+ ALTURA mm 1640
(Pérdida 27W) CÓDIGO 52700210210
OPCIÓN KIT ELÉCTRICO PÉRDIDA ESTÁTICA W 27
Como apoyo o para garantizar
producción de ACS como fuente DISPERSIÓN TÉRMICA kWh/día 0,657
de calor principal.
COEF. GLOBAL DE PÉRDIDAS (UA) W/K 0,685
SUPERFICIE DE INTERCAMBIO m² 1,2
CAPACIDAD SERPENTÍN l 4,4
PRESIÓN MÁX. SERPENTÍN bar 8
PRESIÓN MÁX. DEPÓSITO bar 8
TEMPERATURA MÁX. OPERACIÓN ºC 90
50º POTENCIA SERPENTÍN (50º) kW 25
PROD. CONTINUA DE ACS (50º)¹ l/h 398
70º POTENCIA SERPENTÍN(70º) kW 37
PROD. CONTINUA DE ACS(70º)¹ l/h 569
A+ PÉRDIDA DE CARGA SERP. ² mca 7,53
AISLAMIENTO TÉRMICO PU INYECTADO kg/m³ 46
CONDUCTIVIDAD W/mK 0,019
PESO kg 57
ESPESOR AISLAMIENTO mm 70
1-Producción de ACS continua de 10ºC a 45ºC si la potencia de la
fuente de calor es como mínimo igual a la potencia del serpentín correspondiente. Caudal 5m³/h
2-Temperatura agua 50°C. Caudal 3m³/h
Todas las imágenes son indicativas del producto y pueden no ajustarse fielmente a la realidad 01
EJEMPLO
DE INSTALACIÓN
ACS
AGUA FRIA
VACIADO
RESISTENCIA
OPCIÓN
SIN RESISTENCIA
TAPÓN C.HEXAGONAL 1½” EMBELLECEDOR FRONTAL 225X130
REF.: 620019030002 REF.: 700018020001
OPCIÓN RESISTENCIA ELÉCTRICA OPCIONAL
CON RESISTENCIA
RESISTENCIA
3000W titanio 1½” Monofásico
REF.: 800313
01 02
