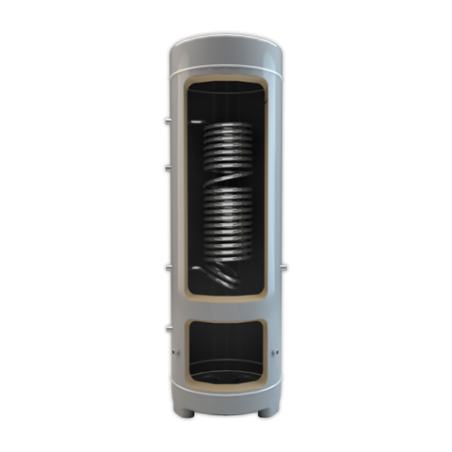

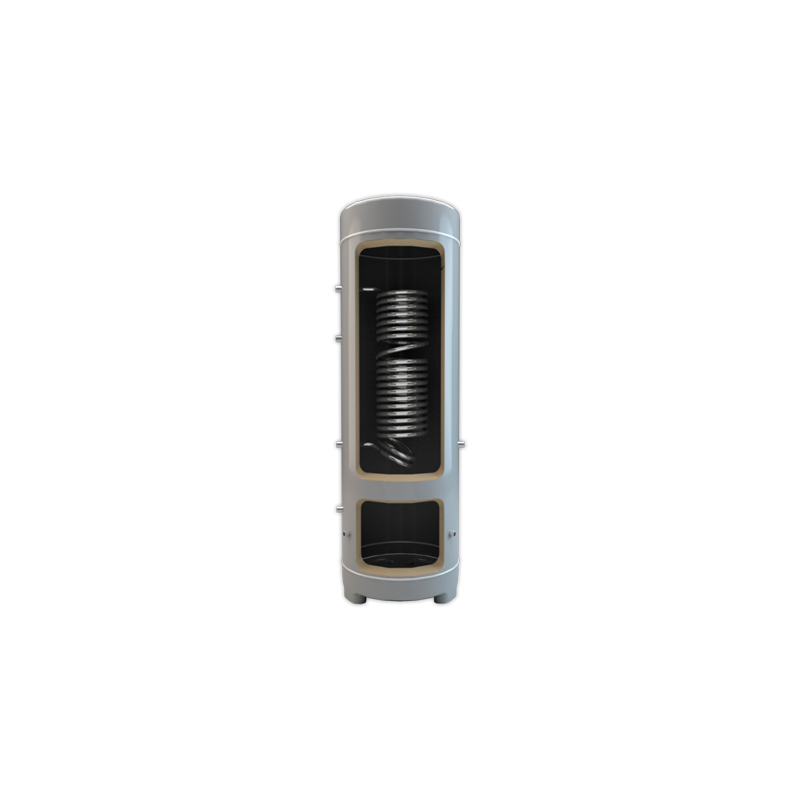

Acumulador ACS COBALLES SURIA A 300/50

DIMENSIONES
Y CONEXIONES
FICHA TÉCNICA 2000 mm.
2
SURIA 6
7 1
A
Interacumulador bomba de calor 5
66
L 1
ACS + Inercia 300/50 6
1000 8 0 950
20 1
1 0
05 4 0
1 70
1
5 3
5
9 66 0 10
0 66
12 4 4 70 6 13
47 46
6 6
11 6 5 5 6 14
285 22 25 5 28
0 25 22
Ø660 Sección
ACABADO
Poliéster de fácil limpieza
y gran durabilidad
1 SALIDA ACS 1" H 8 H
ACERO INOXIDABLE F18 RECIRCULACIÓN ¾"
Mejor resistencia a la corrosión 2 VALVULA DE SEGURIDAD 1"H 9 H
VACIADO ½"
3 H 10 H
ENTRADA DE AGUA FRÍA 1" PURGADOR 3/8"
4 H 11 RETORNO FUENTE DE CALOR H
TOMA PARA RESISTENCIA 1½" 1"
5 H 12 H
RETORNO CIRCUITO PRIMARIO 1" IDA FUENTE DE CALOR 1"
SOLDADURA TIG 6 H 13 H
SONDAS DE TEMPERATURA Y AUX. ½" IDA CIRCUITO CALEFACCIÓN 1"
Alta precisión en soldadura 7 H 14 H
IDA CIRCUITO PRIMARIO 1" RETORNO CIRCUITO CALEFACCIÓN 1"
Las especificaciones y el diseño están sujetos a posibles modificaciones sin previo aviso por ajustes o mejoras en el proceso
SERPENTÍN de fabricación. Todas las cotas están sujetas a variaciones +/-20mm.
Serpentín fabricado sin uniones
Evitan puntos débiles,
en las soldaduras intermedias.
DATOS
AISLAMIENTO TÉCNICOS DIÁMETRO mm 660
Poliuretano Inyectado libre de CFC A ALTURA mm 1950
(Pérdida 39W) CÓDIGO 52100210350
OPCIÓN KIT ELÉCTRICO PÉRDIDA ESTÁTICA W 39
Como apoyo o para garantizar
producción de ACS como fuente DISPERSIÓN TÉRMICA kWh/día 0,942
de calor principal.
COEF. GLOBAL DE PÉRDIDAS (UA) W/K 0,981
SUPERFICIE DE INTERCAMBIO m² 2,8
CAPACIDAD SERPENTÍN l 17,9
PRESIÓN MÁX. SERPENTÍN bar 8
PRESIÓN MÁX. DEPÓSITO bar 8
TEMPERATURA MÁX. OPERACIÓN ºC 90
50º POTENCIA SERPENTÍN (50º) kW 49
PROD. CONTINUA DE ACS (50º)¹ l/h 1038
70º POTENCIA SERPENTÍN(70º) kW 70
PROD. CONTINUA DE ACS(70º)¹ l/h 1558
A PÉRDIDA DE CARGA SERP. ² mca 3,22
AISLAMIENTO TÉRMICO PU INYECTADO kg/m³ 46
CONDUCTIVIDAD W/mK 0,019
PESO kg 100
ESPESOR AISLAMIENTO mm 80
1-Producción de ACS continua de 10ºC a 45ºC si la potencia de la
fuente de calor es como mínimo igual a la potencia del serpentín correspondiente. Caudal 5m³/h
2-Temperatura agua 50°C. Caudal 3m³/h
Todas las imágenes son indicativas del producto y pueden no ajustarse fielmente a la realidad 01
EJEMPLO
DE INSTALACIÓN
ACS
AGUA FRIA
VACIADO
RESISTENCIA
OPCIÓN
SIN RESISTENCIA
TAPÓN C.HEXAGONAL 1½” EMBELLECEDOR FRONTAL 225X130
REF.: 620019030002 REF.: 700018020001
OPCIÓN RESISTENCIA ELÉCTRICA OPCIONAL
CON RESISTENCIA
RESISTENCIA
3000W titanio 1½” Monofásico
REF.: 800313
01 02
